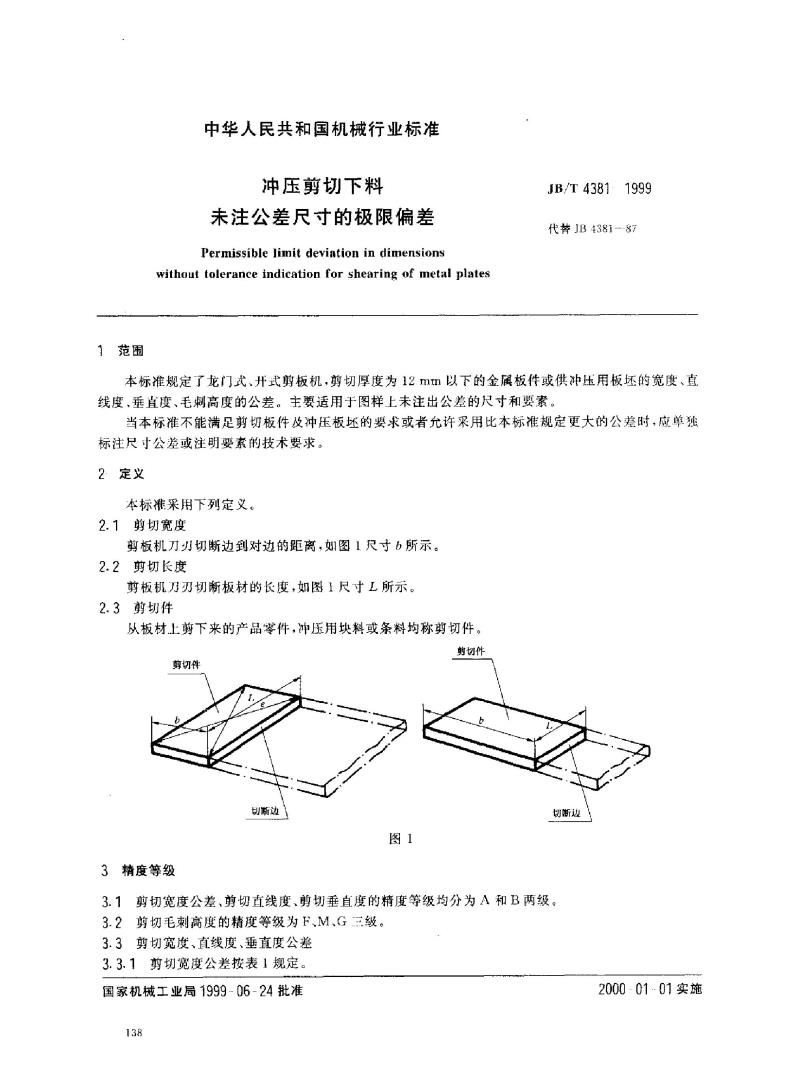

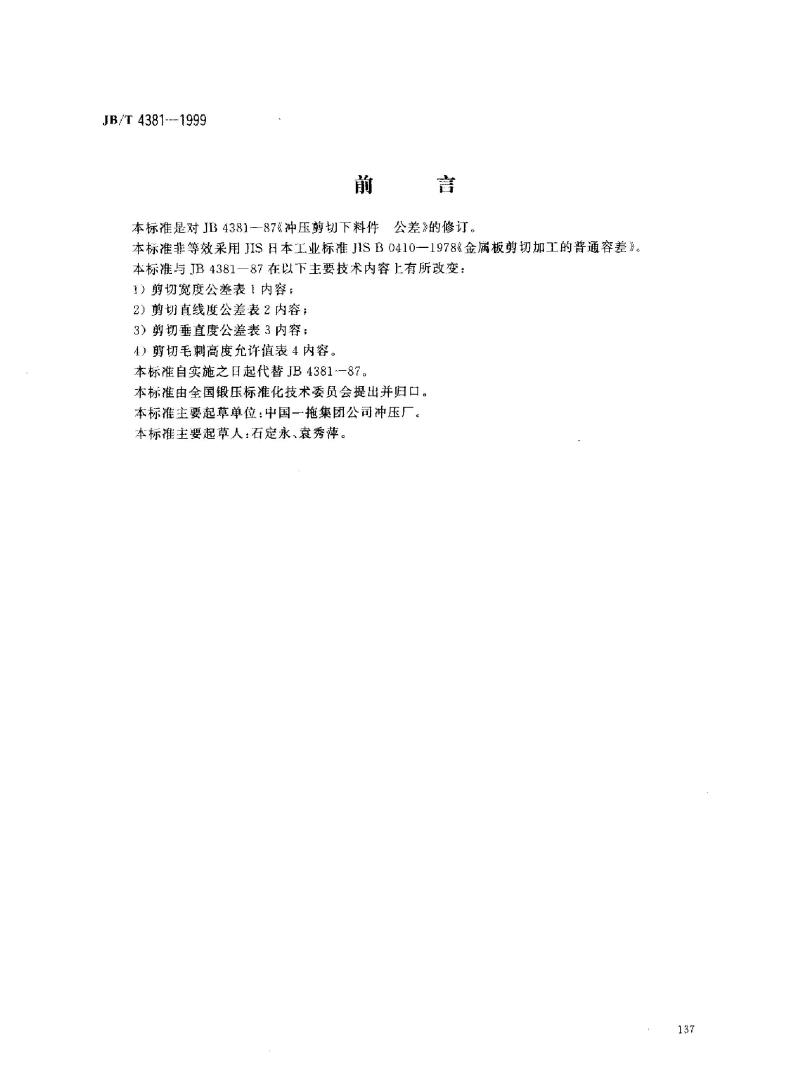

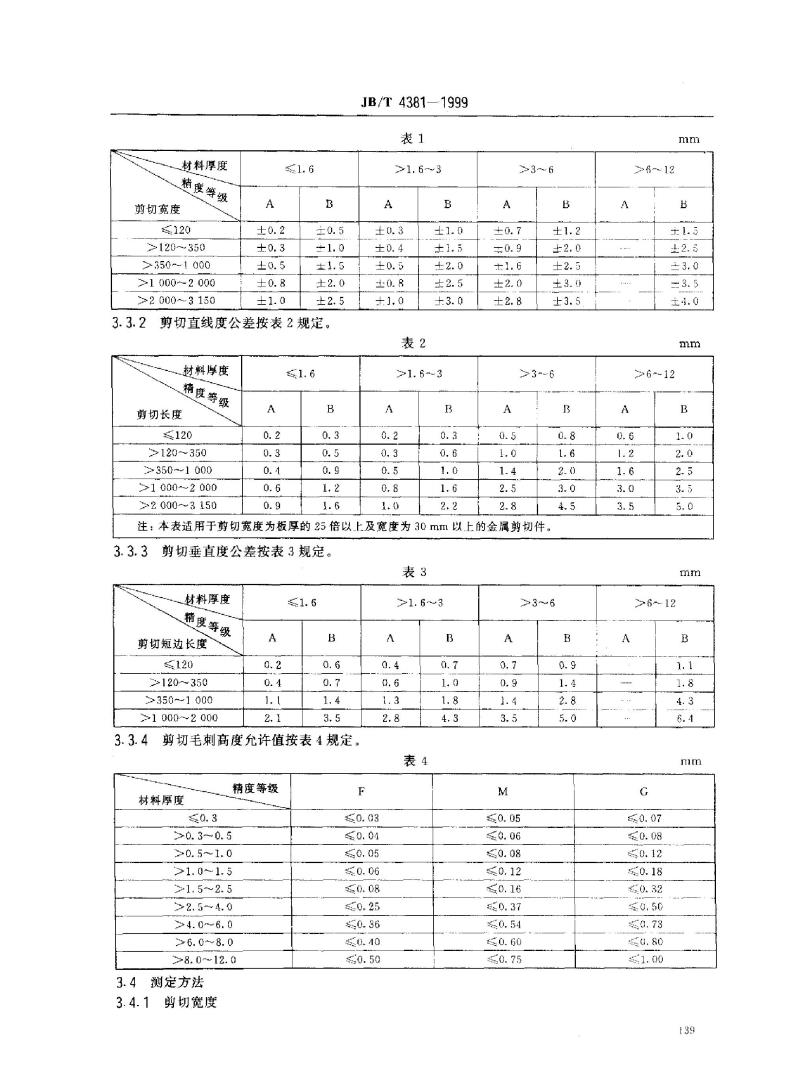

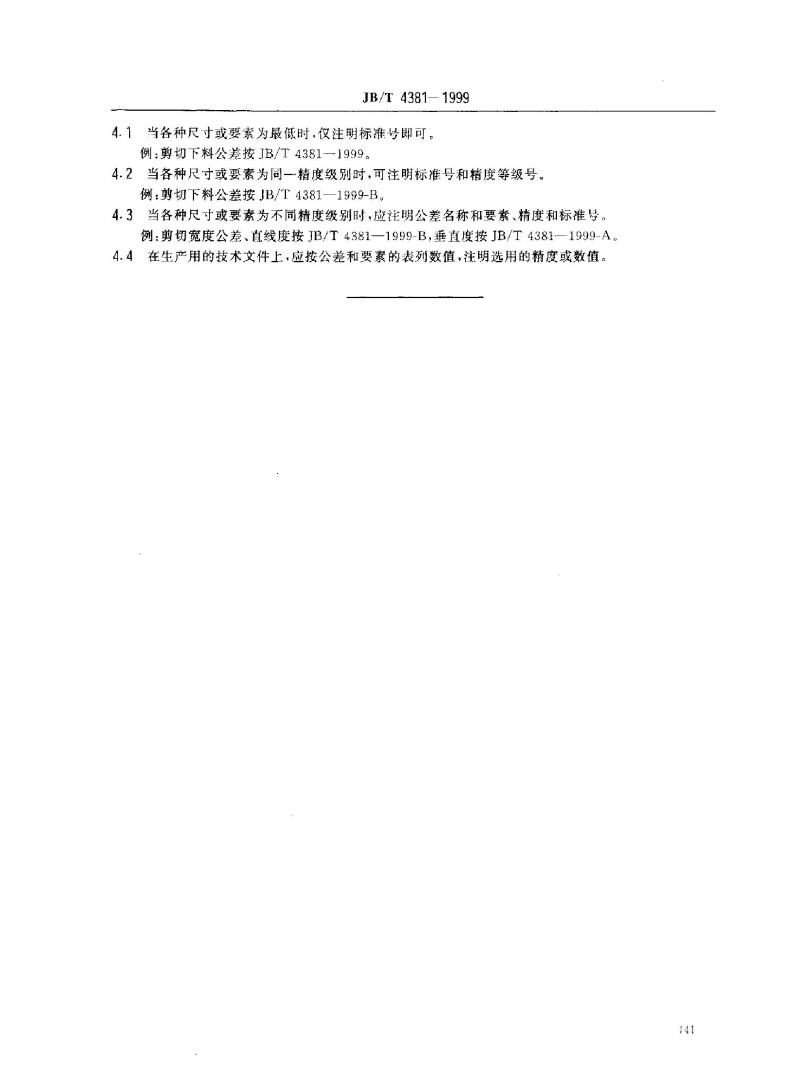

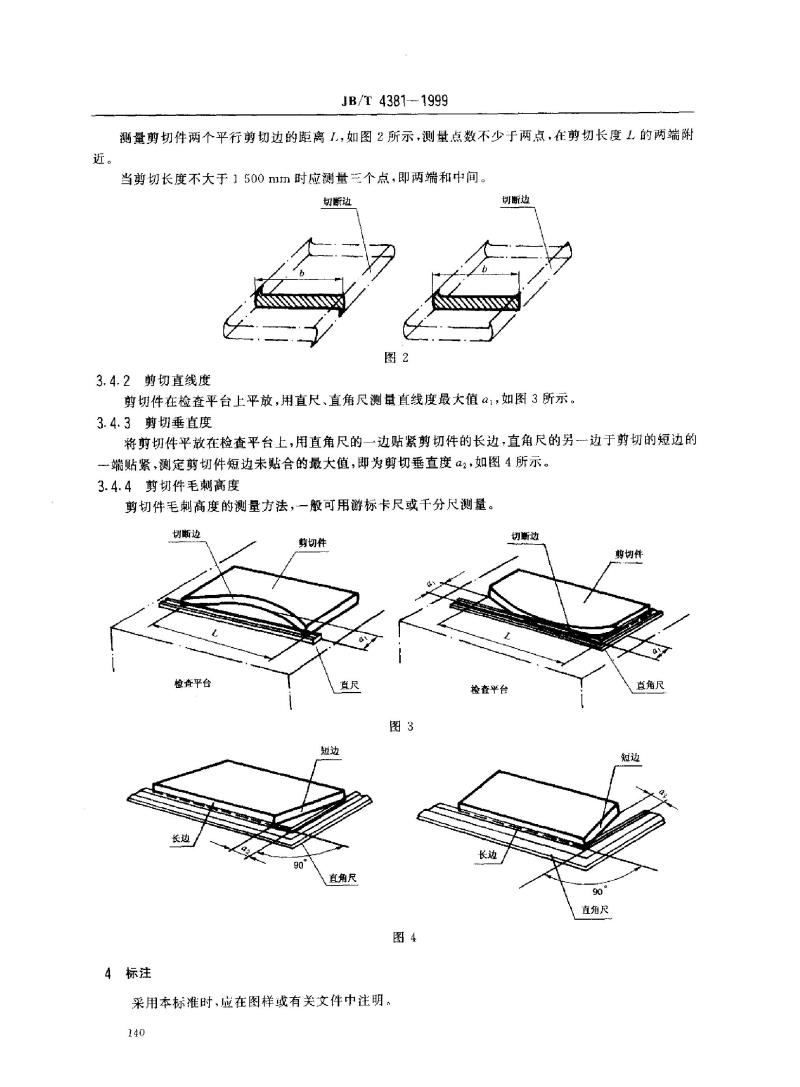

JB/T4381-1999 本标准是对JB4381-87《冲压剪切下料件公差》的修订。本标准非等效采用JIS日本工业标准JIS B0410-1978《金属板剪切加工的普通容差》。与JB4381-87相比，本标准主要在以下技术内容上有所改变： 1）剪切宽度公差表1内容； 2）剪切直线度公差表2内容； 3）剪切垂直度公差表3内容； 4）剪切毛刺高度允许值表4内容。本标准自实施之日起代替JB4381-87。标准由全国锻压标准化技术委员会提出并归口，中国一拖集团公司冲压厂负责起草，主要起草人：石定永、袁秀萍。 1 范围 本标准规定了龙门式、开式剪板机，剪切厚度为12mm以下的金属板件或供冲压用板件的宽度、直线度、垂直度、毛刺高度的公差。主要适用于图样上未注出公差的尺寸和要素。若本标准无法满足要求，或者允许采用比本标准规定更大的公差，应单独标注尺寸公差或注明要素的技术要求。 2 定义 2.1 剪切宽度：剪板机刀刃切断边到对边的距离，如图1尺寸6所示。 2.2 剪切长度：剪板机刀刃切断板材的长度，如图1尺寸L所示。 2.3 剪切件：从板材上剪下来的产品零件。冲压用块料或条料均称剪切件。 3 精度等级 3.1 剪切宽度公差、剪切直线度、剪切垂直度的精度等级均分为A和B两级。 3.2 剪切毛刺高度的精度等级为F、M、G三级。 3.3 剪切宽度、直线度、垂直度公差 3.3.1 剪切宽度公差按表1规定： 材料厚度： - 精度等级 A: ±0.3至±1.0 - 精度等级 B: ±0.5至±2.5 3.3.2 剪切直线度公差按表2规定： 材料厚度： - 精度等级 A: ±0.2至±1.6 - 精度等级 B: ±0.3至±3.0 3.3.3 剪切垂直度公差按表3规定： 材料厚度： - 精度等级 A: ±0.2至±1.6 - 精度等级 B: ±0.6至±3.5 3.4 剪切毛刺高度允许值按表4规定： 材料厚度： - 精度等级 F: 允许值为0.03至0.50 - 精度等级 M: 允许值为0.05至0.36 - 精度等级 G: 允许值为0.07至0.50 注：本表适用于剪切宽度为板厚的25倍以上及宽度为30mm以上的金属剪切件。
