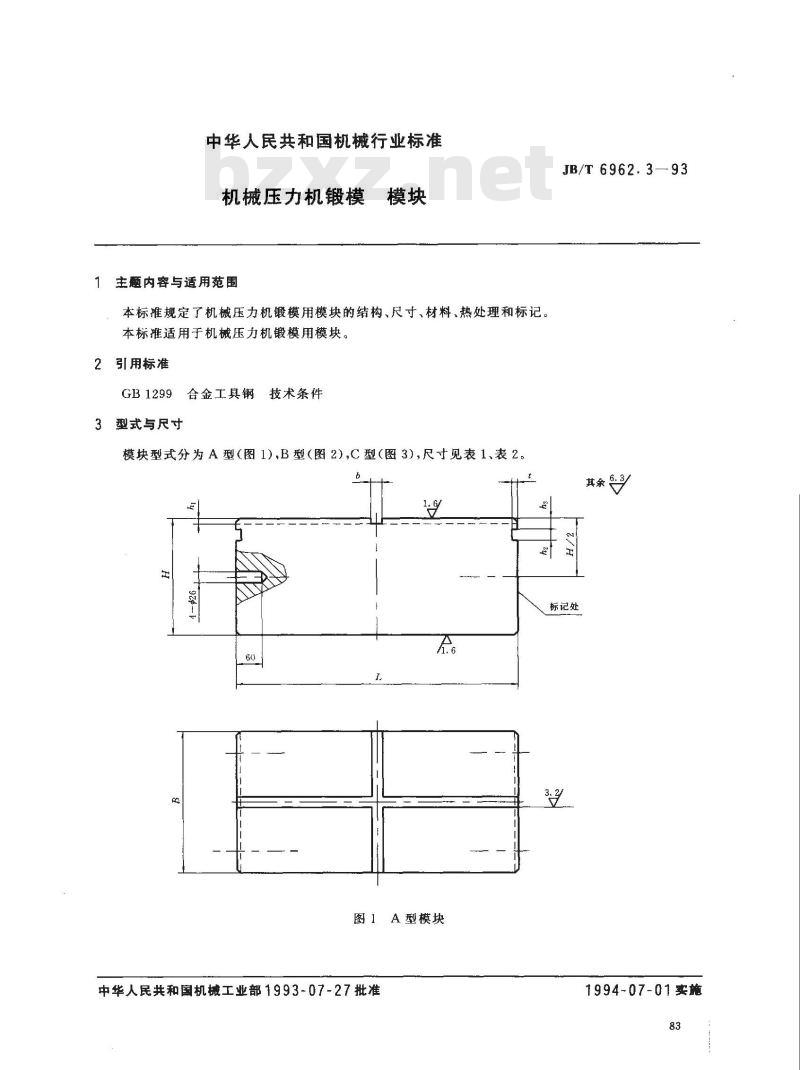

中华人民共和国机械行业标准
机械压力机锻模
主题内容与适用范围
本标推规定了机械压力机锻模用模块的结构、尺寸、材料、热处理和标记。本标推适用于机械压力机锻模用模块。2引用标准
GB1299合金工具钢
技术条件
3型式与尺寸
模块型式分为A型（图1），B型（图2）,C型（图3），尺寸见表1、表2。JB/T6962.3—93
标记处
中华人民共和国机械工业部1993-07-27批准A型模块
1994-07-01实施
JB/T 6962.3—93下载标准就来标准下载网

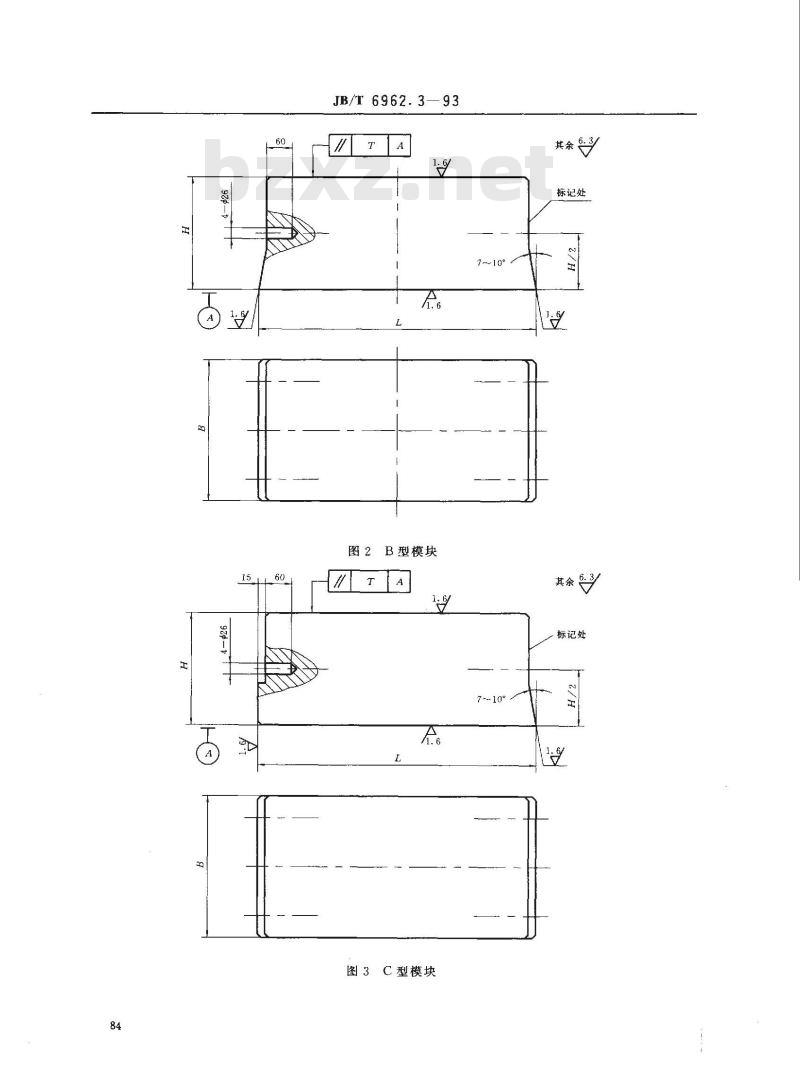

图2B型模块
图3C型模块
其余63
标记处
其余6.3
标记处
JB/T 6962.3--93

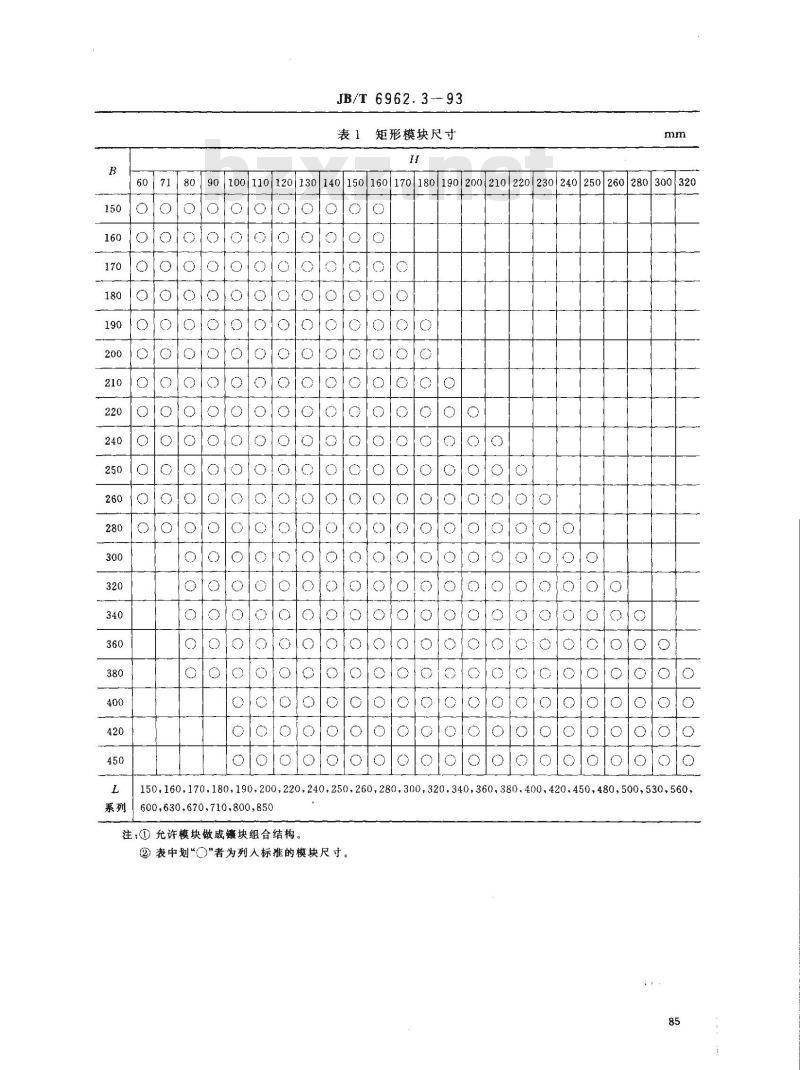

矩形模块尺寸
50|160|170|180
260280300 320
220|230|240250
19012001210
150,160,170,180,190,200,220,240,250,260.280,300,320,340,360.380.400,420.450,480,500,530,560,600,630,670,710,800,850
注：①允许模块做成镶块组合结构。②表中划“○”者为列人标准的模块尺寸。5
设备规格
注：轮廊尺寸依表1选。
4材料
JB/T 6962.3-93

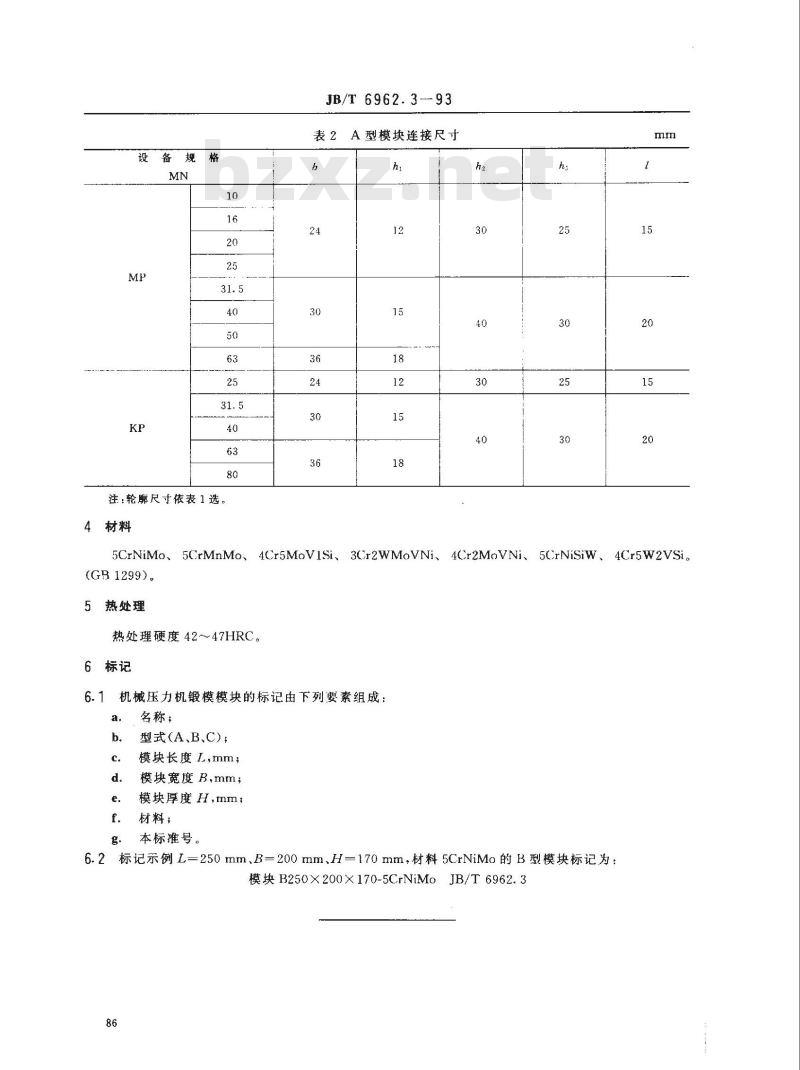

表2A型模块连接尺寸
5CrNiMo、5CrMnMo、4Cr5MoV1Si、3Cr2WMoVNi、4Cr2MoVNi5CrNiSiW、4Cr5W2VSi。(GB1299)。
5热处理
热处理硬度42~47HRC。
6标记
机械压力机锻模模块的标记由下列要素组成：a.
名称；
型式(A,B.C);
模块长度L,mm
模块宽度B，mm；
模块厚度H,mm；
材料；
本标准号。
6.2标记示例L=250mm、B=200mm、H=170mm，材料5CrNiMo的B型模块标记为：模块B250×200×170-5CrNiMoJB/T6962.386
JB/T6962.3--93

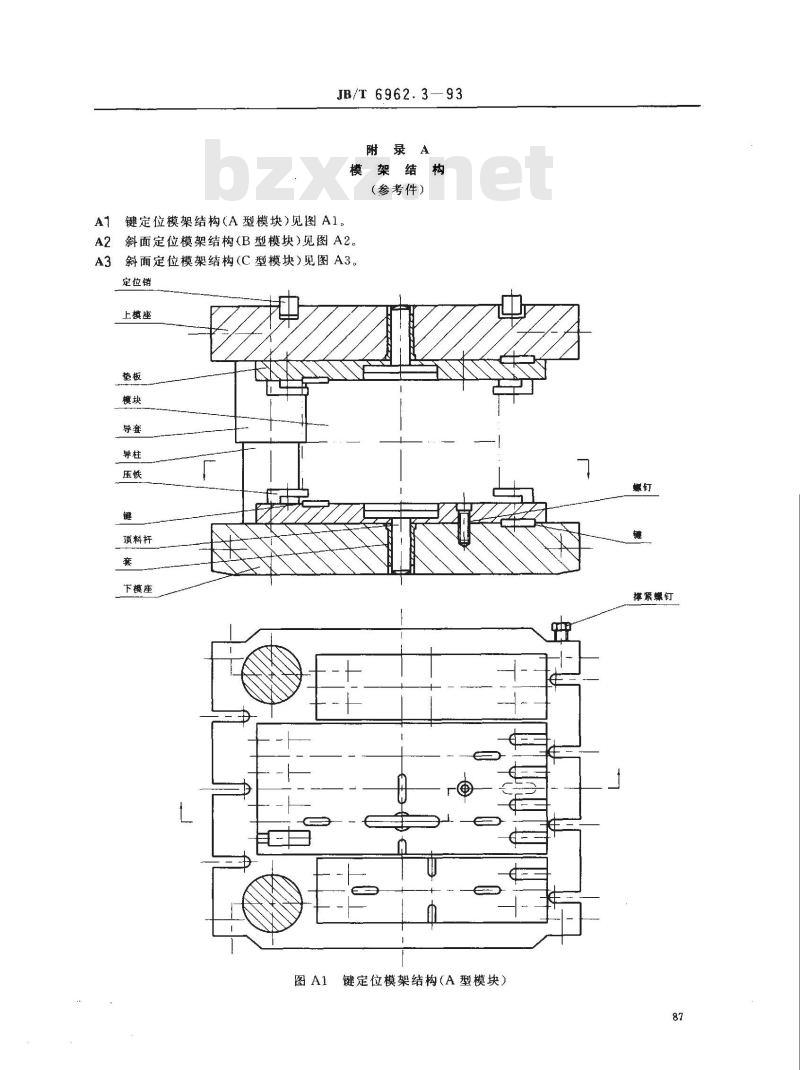

附录A
模架结构
（参考件）
A1键定位模架结构(A型模块）见图A1。A2
斜面定位模架结构（B型模块）见图A2。斜面定位模架结构（C型模块）见图A3。定位销
上模座
预料杆
下模座
图A1键定位模架结构（A型模块）嵌钉
撑紧螺钉
定位销
上模座
下模座
顶料杆
侧压铁
后挡板
侧挡板
JB/T 6962.3—93
图A2斜面定位模架结构（B型模块）上压铁
下压铁
掌紧螺钉
定位销
上模座
下模座
顶料杆
侧压铁
后压铁
后挡板
侧挡板
附加说明：
JB/T6962.3-—93
图A3斜面定位模架结构（C型模块）本标由机械工业部北京机电研究所提出并归口。本标准由北京机电研究所、第一汽车制造厂、第二汽车制造厂负责起草。本标准主要起草人武榕、张蕾、汤耀明、黄春。上压铁
下压铁
捧紫螺钉
