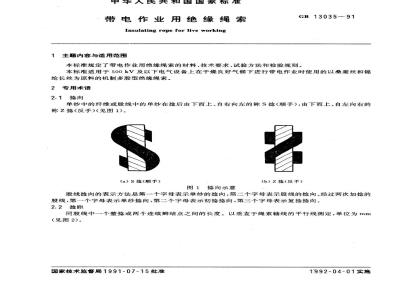

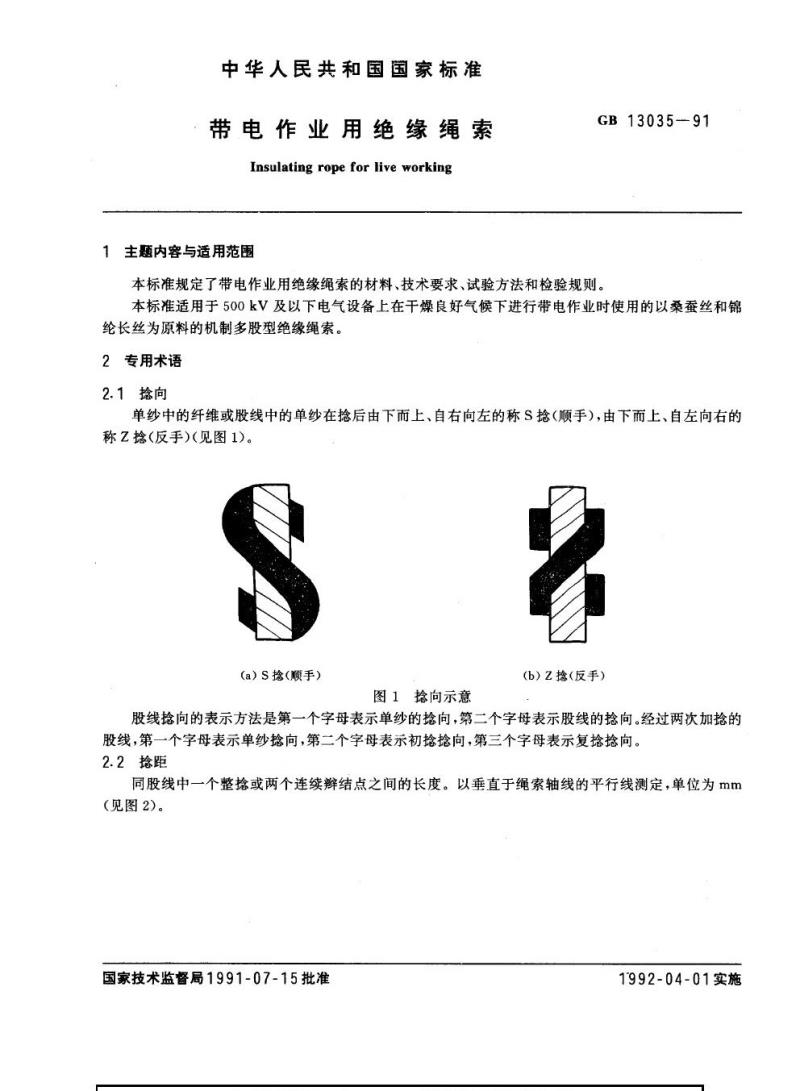

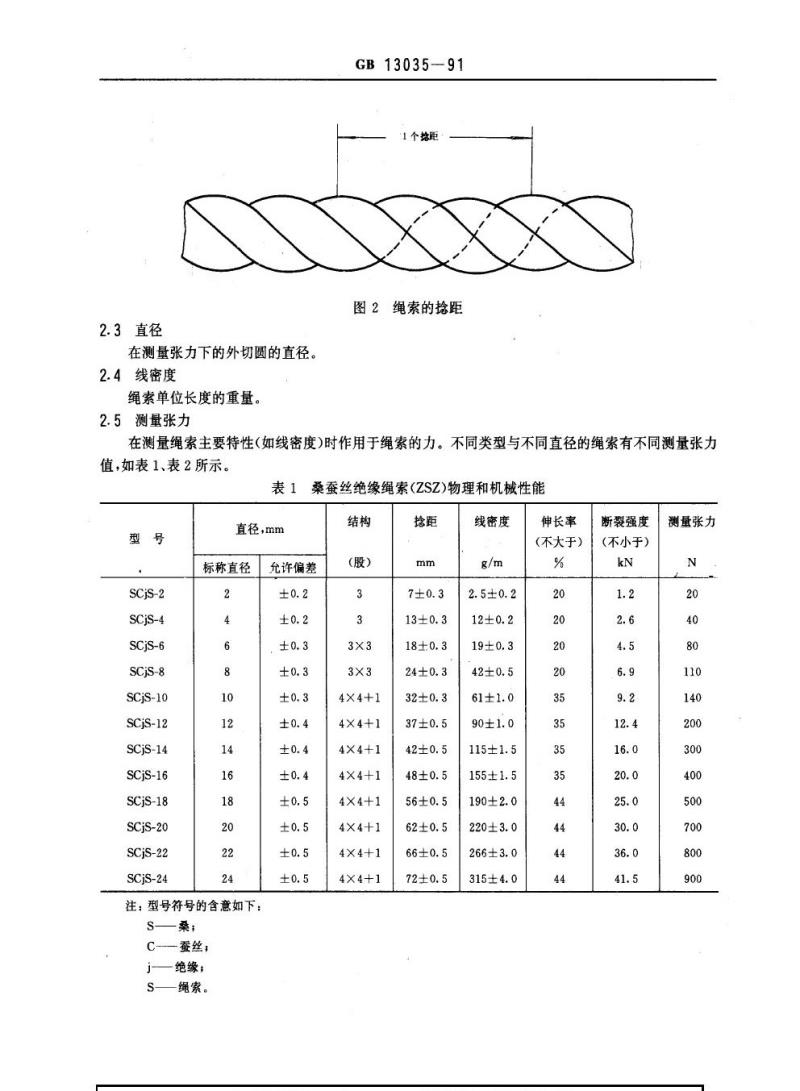

中华人民共和国国家标准 带电作业用绝缘绳索 GB13035-91 1 主题内容与适用范围 本标准规定了带电作业用绝缘绳索的材料、技术要求、试验方法和检验规则。本标准适用于500kV及以下电气设备上在干燥良好气候下进行带电作业时使用的以桑蚕丝和锦纶长丝为原料的机制多股型绝缘绳索。 2 专用术语 2.1 捻向 单纱中的纤维或股线中的单纱在捻后由下而上、自右向左的称S捻（顺手），由下而上、自左向右的称Z捻（反手）（见图1）。 2.2 捻距 同股线中一个整捻或两个连续辫结点之间的长度。以垂直于绳索轴线的平行线测定，单位为mm（见图2）。 2.3 直径 在测量张力下的外切圆的直径。 2.4 线密度 绳索单位长度的重量。 2.5 测量张力 在测量绳索主要特性（如线密度）时作用于绳索的力。不同类型与不同直径的绳索有不同测量张力值，如表1、表2所示。 表1 桑蚕丝绝缘绳索（ZSZ）物理和机械性能 型号 直径（mm） 标称直径 允许偏差（±mm） 结构（股） 捻距（mm） 线密度（g/m） 伸长率（%） 断裂强度（kN） 测量张力（N） SCjS-2 2 ±0.2 3 7±0.3 2.5±0.2 20 1.2 20 SCjS-4 4 ±0.2 3 13±0.3 12±0.2 20 2.6 40 SCjS-6 6 ±0.3 3×3 18±0.3 19±0.3 20 4.5 80 SCjS-8 8 ±0.3 3×3 24±0.3 42±0.5 20 6.9 110 SCjS-10 10 ±0.3 4×4+1 32±0.3 61±1.0 35 9.2 140 SCjS-12 12 ±0.4 4×4+1 37±0.5 90±1.0 35 12.4 200 SCjS-14 14 ±0.4 4×4+1 42±0.5 115±1.5 35 16.0 300 SCjS-16 16 ±0.4 4×4+1 48±0.5 155±1.5 35 20.0 400 SCjS-18 18 ±0.5 4×4+1 56±0.5 190±2.0 44 25.0 500 SCjS-20 20 ±0.5 4×4+1 62±0.5 220±3.0 44 30.0 700 SCjS-22 22 ±0.5 4×4+1 66±0.5 266±3.0 44 36.0 800 SCjS-24 24 ±0.5 4×4+1 72±0.5 315±4.0 44 41.5 900 表2 锦纶长丝绝缘绳索（ZSZ）物理和机械性能 型号 直径（mm） 标称直径 允许偏差（±mm） 结构（股） 捻距（mm） 线密度（g/m） 伸长率（%） 断裂强度（kN） 测量张力（N） jCjs-2 2 ±0.2 3 7±0.3 2.6±0.2 20 1.2 20 jCjs-4 4 ±0.2 3 13±0.3 13±0.2 20 2.6 40 jCjs-6 6 ±0.3 3×3 18±0.3 20±0.2 20 4.5 80 jCjs-8 8 ±0.3 3×3 24±0.3 44±0.5 20 6.9 110 jCjs-10 10 ±0.3 4×4+1 32±0.3 63±1.0 35 9.2 140 jCjs-12 12 ±0.4 4×4+1 37±0.5 93±1.0 35 12.4 200 jCjs-14 14 ±0.4 4×4+1 42±0.5 115±1.5 35 16.0 300 jCjs-16 16 ±0.4 4×4+1 48±0.5 155±1.5 35 20.0 400 jCjs-18 18 ±0.5 4×4+1 56±0.5 190±2.0 44 25.0 500 jCjs-20 20 ±0.5 4×4+1 62±0.5 220±3.0 44 30.0 700 jCjs-22 22 ±0.5 4×4+1 66±0.5 266±3.0 44 36.0 800 jCjs-24 24 ±0.5 4×4+1 72±0.5 315±4.0 44 41.5 900 2.6 断裂强度 绳索能承担的最大的拉力。 2.7 伸长率
