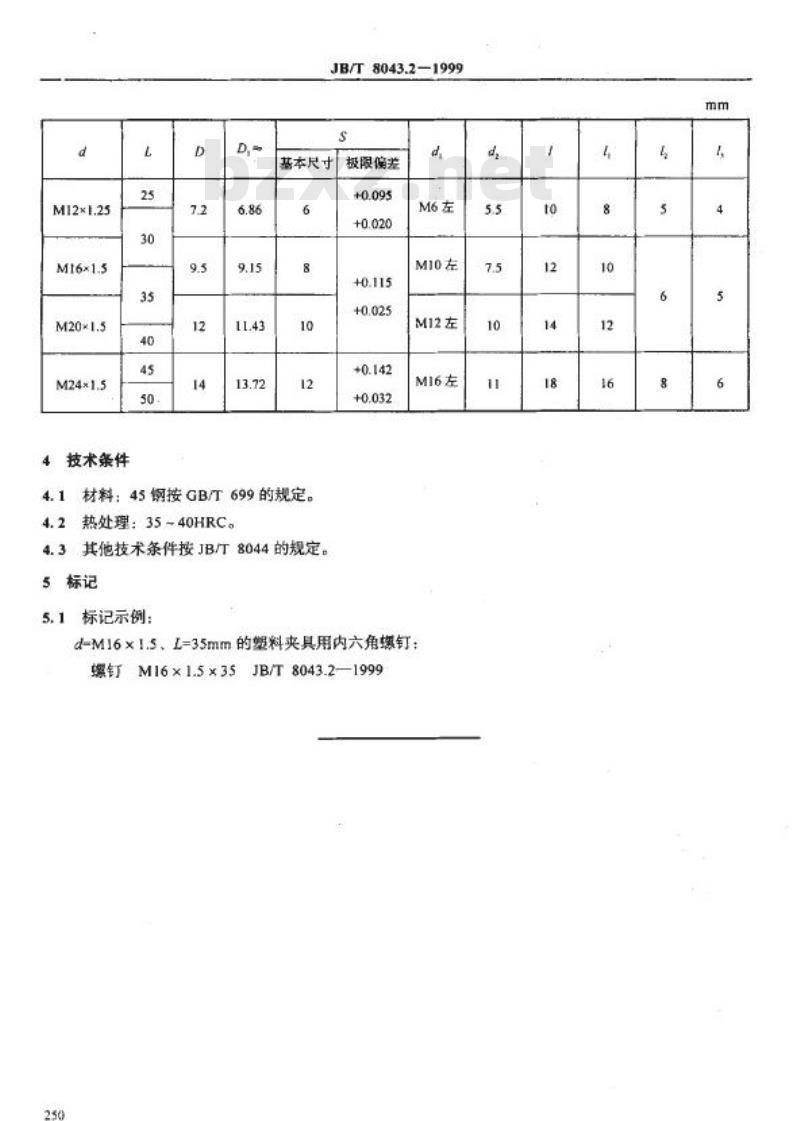

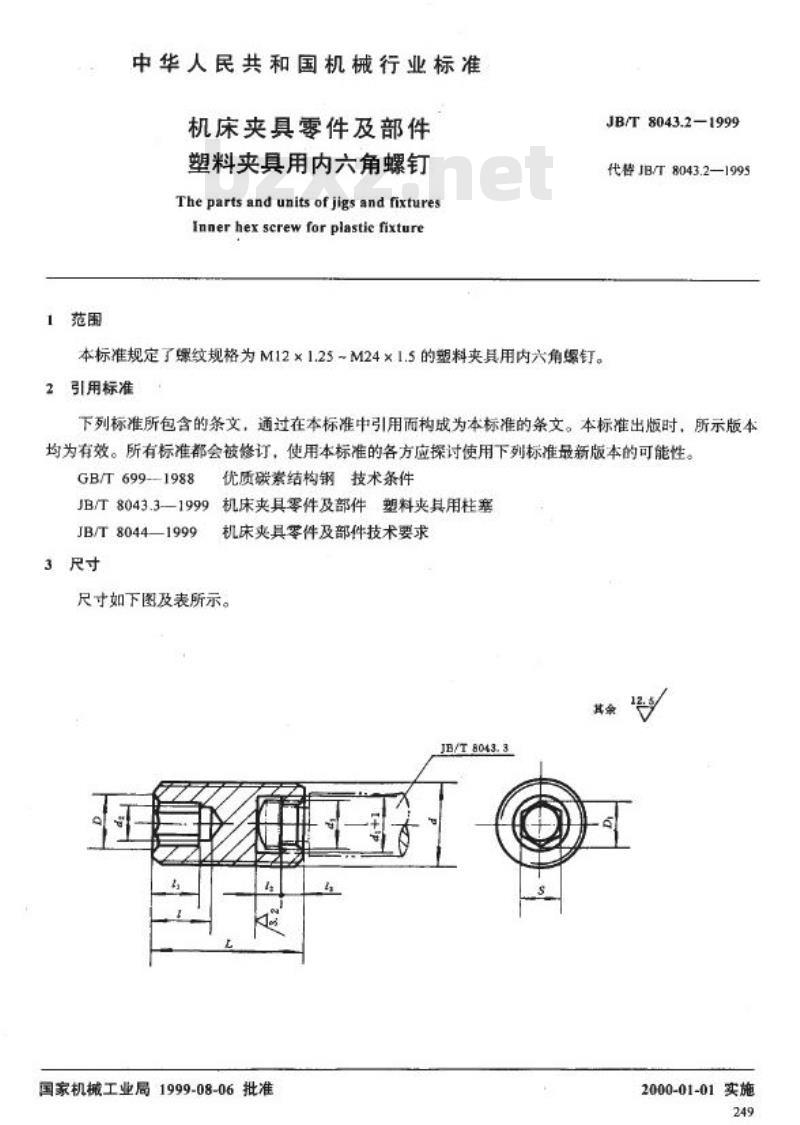

中华人民共和国机械行业标准 机床夹具零件及部件：塑料夹具用内六角螺钉 标准号：JB/T 8043.2—1999 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为 M12×1.25~M24×1.5 的塑料夹具用内六角螺钉。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8043.3—1999 机床夹具零件及部件 塑料夹具用柱塞 JB/T 8044—1999 3 尺寸 尺寸如下图及表所示。 螺纹规格：M12×1.25, M16×1.5, M20×1.5, M24×1.5 相关尺寸数据汇总： - D系列：7.2, 9.5, 12, 14 - d系列：6.86, 9.15, 11.43, 13.72 - S系列：8, 10, 12 - 其他数值：4.1, 5.5, 7.5, 10, 12, 14, 18, 9, 10, 12, 16 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件：按 JB/T 8044 的规定。 5 标记 5.1 标记示例： d=M16×1.5、L=35mm 的塑料夹具用内六角螺钉：螺钉M16×1.5×35
