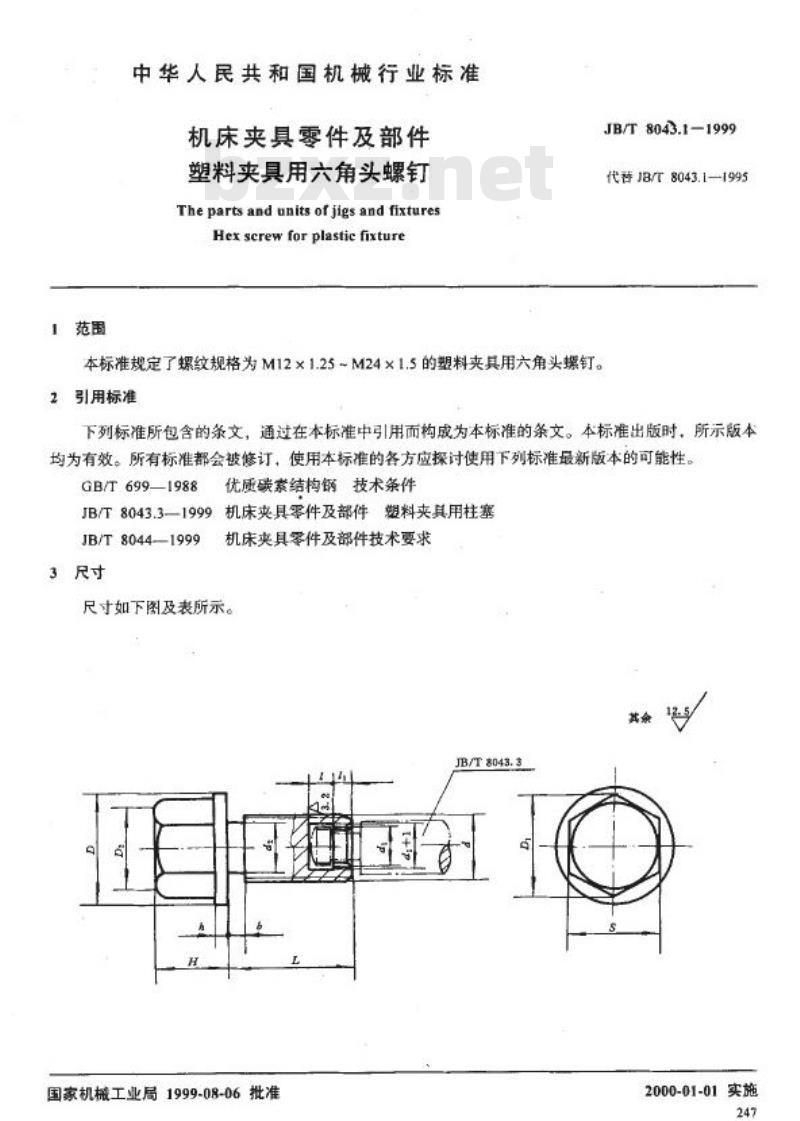

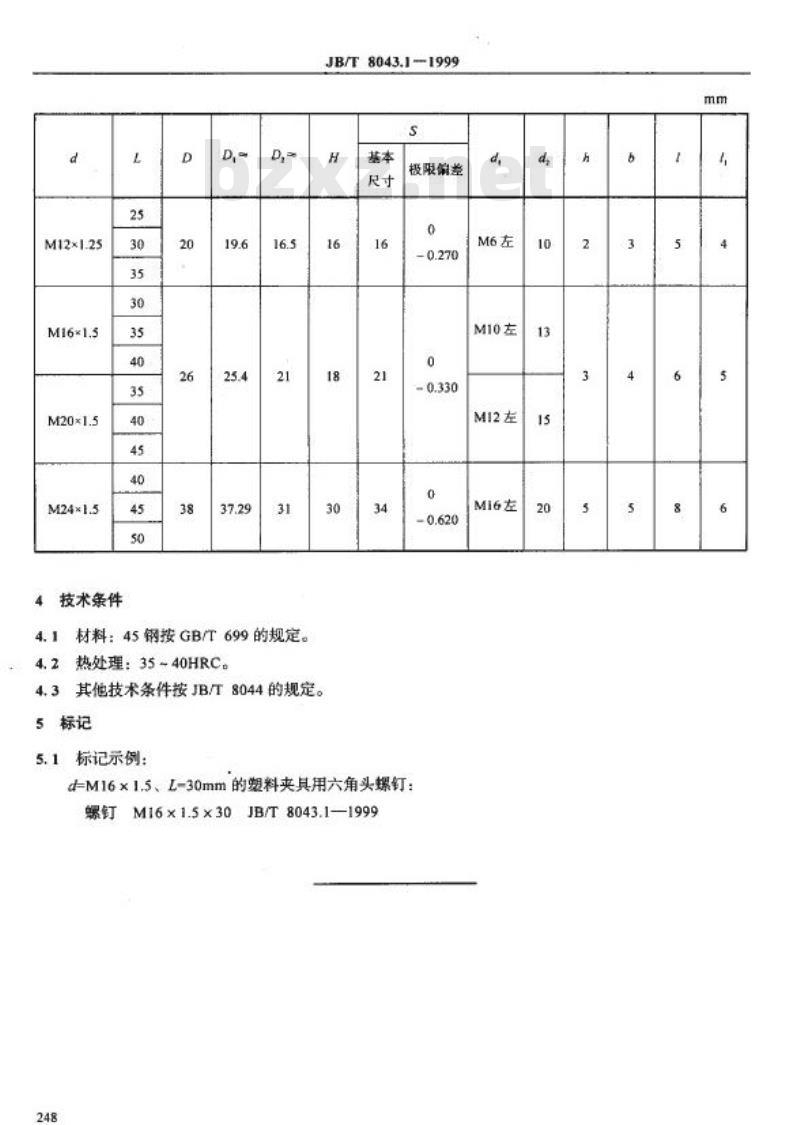

中华人民共和国机械行业标准 机床夹具零件及部件 塑料夹具用六角头螺钉 (The parts and units of jigs and fixtures - Hex screw for plastic fixture) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为M12×1.25~M24×1.5的塑料夹具用六角头螺钉。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8043.3—1999 机床夹具零件及部件 塑料夹具用柱塞 JB/T 8044—1999 3 尺寸 机床夹具零件及部件技术要求。尺寸如下表所示： | 规格 | 长度 L (mm) | 外径 D (mm) | 芯径 d1 (mm) | | :--- | :--- | :--- | :--- | | M12×1.25 | 25 | 20 | 19.6 | | M16×1.5 | 30 | 26 | 25.4 | | M20×1.5 | 35 | 38 | 37.29 | | M24×1.5 | 40 | - | - | 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： JB/T 8043.1-1999 （例如：d=M16×1.5、L=30mm的塑料夹具用六角头螺钉，标记为：螺钉M16×1.5×30 JB/T 8043.1—1999）
