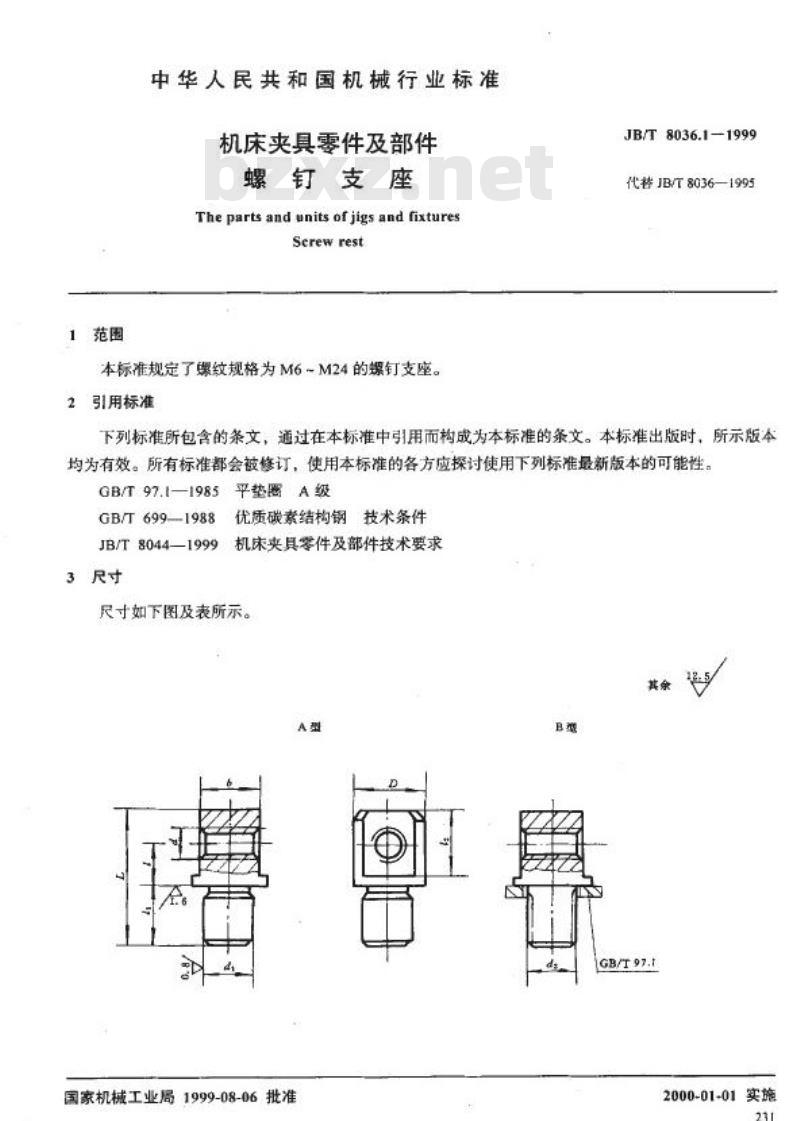

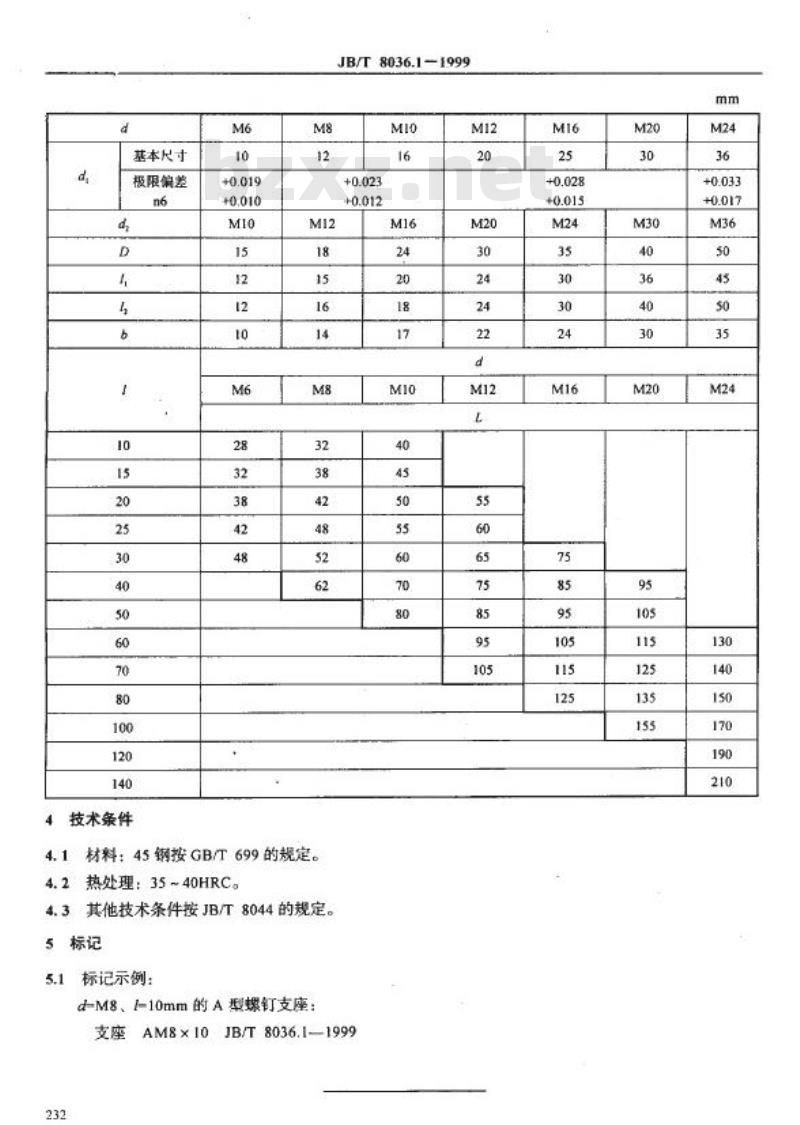

中华人民共和国机械行业标准 机床夹具零件及部件——螺钉支座 (The parts and units of jigs and fixtures — Screw rest) 标准编号：JB/T 8036.1-1999 代替标准：JB/T 8036—1995 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局发布 1 范围 本标准规定了螺纹规格为 M6～M24 的螺钉支座。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB/T 97.1—1985 平垫圈A级 - GB/T 699—1988 优质碳素结构钢技术条件 - JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸分为A型与B型，具体如下图及表所示。 螺纹规格与部分尺寸参数： - M6: 尺寸10, 极限偏差 +0.019 / +0.010 - M8: 尺寸12 - M10: 尺寸16, 极限偏差 +0.023 / +0.012 - M12: 尺寸18 - M16: 尺寸24 - M20: 尺寸30 - M24: 尺寸35 （注：完整尺寸数据及极限偏差请参见标准原图表） 4 技术条件 4.1 材料：45钢按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： d-M8、l-10mm 的A型螺钉支座：A M8×10 JB/T 8036.1—1999
