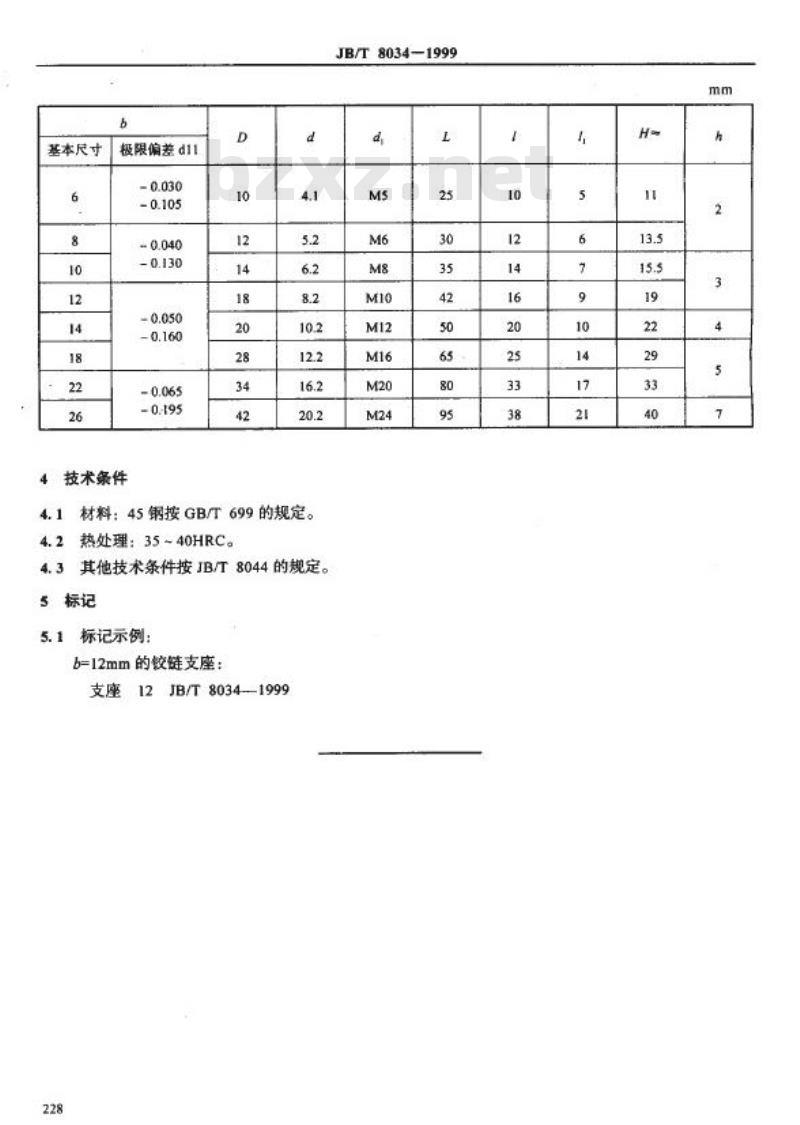

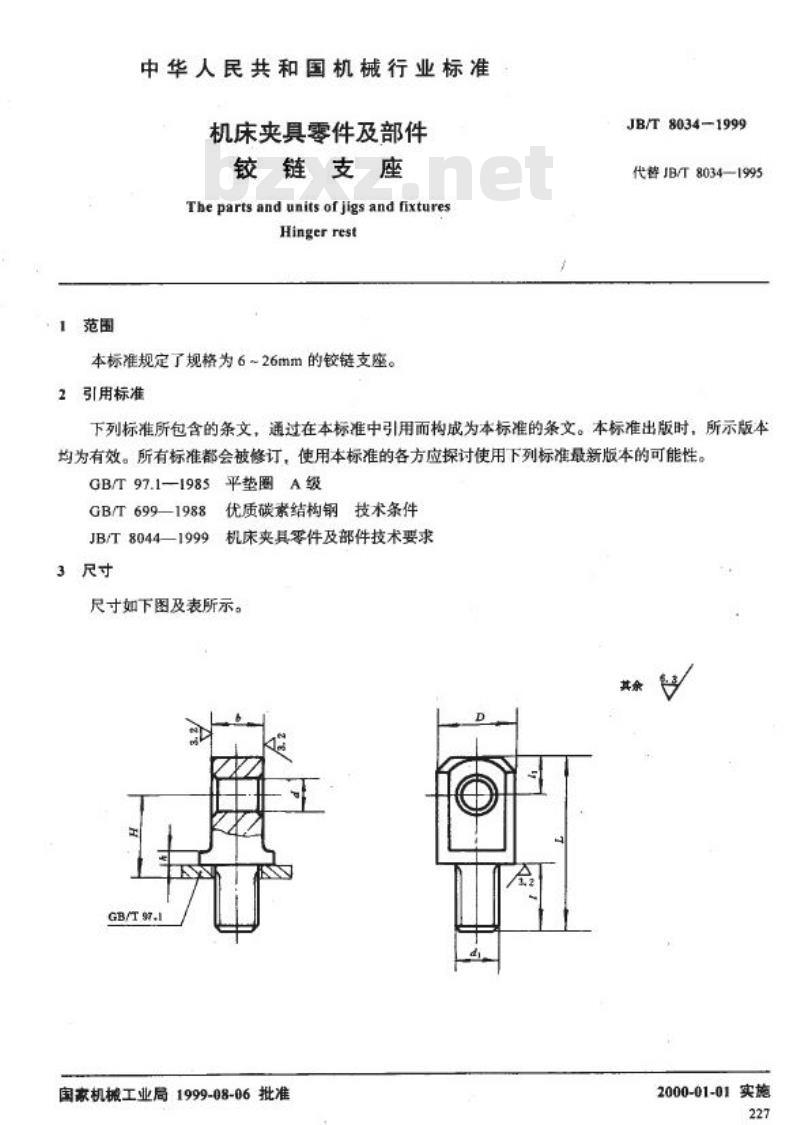

ICS 25. 080. 01 J44 中华人民共和国机械行业标准 机床夹具零件及部件：铰链支座 (The parts and units of jigs and fixtures: Hinge rest) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了规格为6~26mm的铰链支座。 2 引用标准 JB/T8034-1999（代替 JB/T8034—1995） 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T97.1-1985 平垫圈A级 GB/T699—1988 优质碳素结构钢技术条件 JB/T8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： 基本尺寸 (mm) | 极限偏差 d1 | D (mm) | d (mm) 6 | 0.030 | 10 | 4.1 10 | 0.105 | 12 | 5.2 12 | 0.040 | 14 | 6.2 14 | -0.130 | 18 | 8.2 18 | -0.050 | 20 | 10.2 22 | 0.160 | 28 | 12.2 26 | 0.065 | 34 | 16.2 (未注明) | -0.195 | 42 | 20.2 4 技术条件 4.1 材料：45钢按GB/T699的规定。热处理：35-40HRC。 4.2 (略) 4.3 其他技术条件按JB/T8044的规定。 5 标记 5.1 标记示例： b=12mm的铰链支座：支座12JB/T8034—1999
