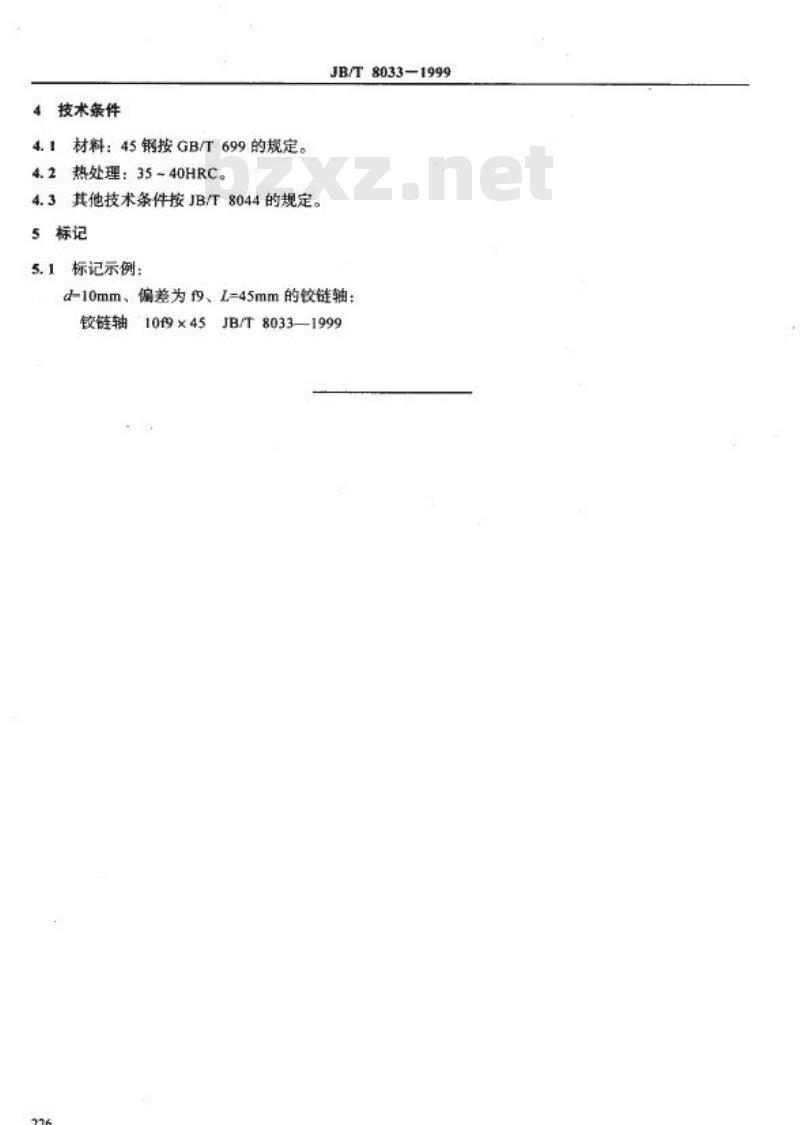

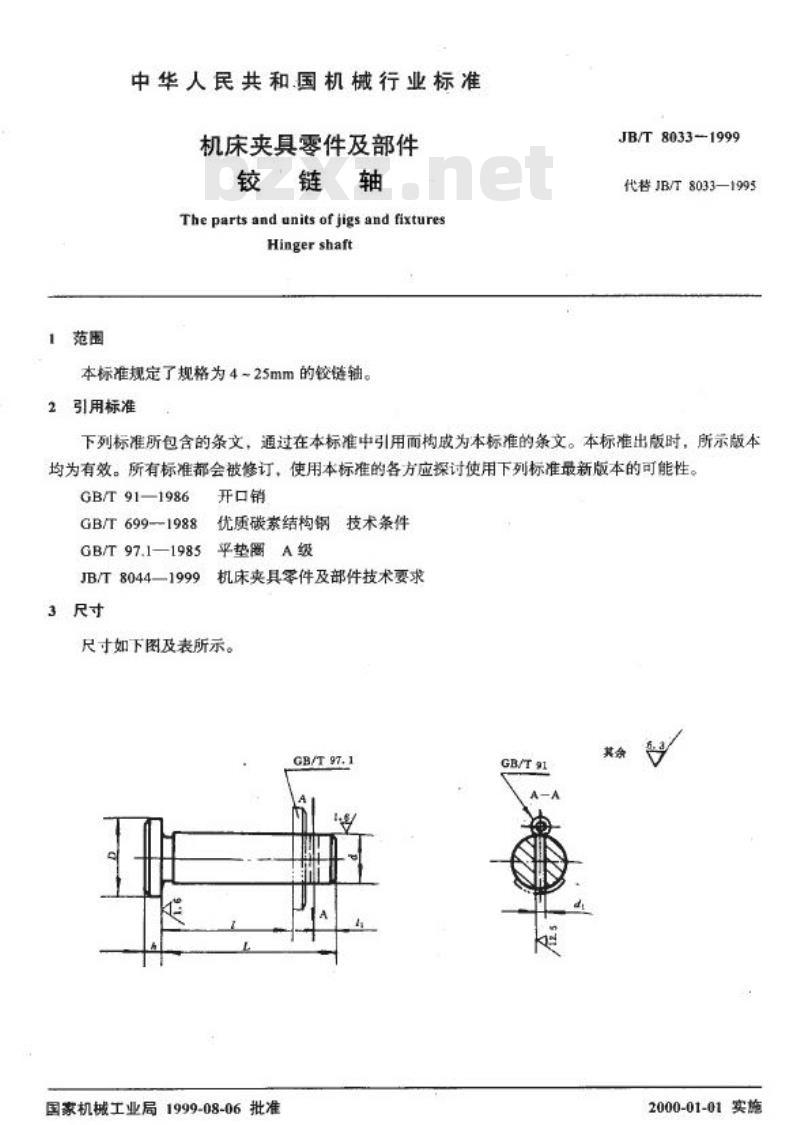

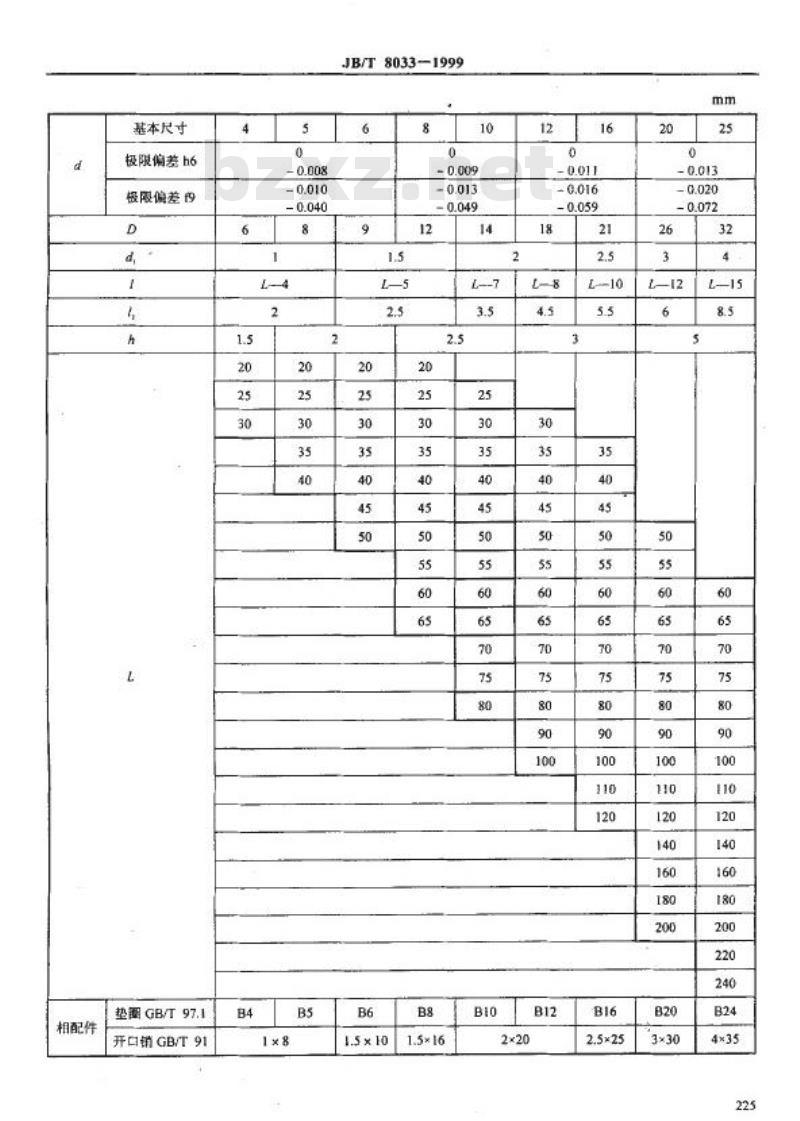

中华人民共和国机械行业标准 JB/T 8033-1999 机床夹具零件及部件：铰链轴 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为 4~25mm 的铰链轴。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 91—1986 开口销 GB/T 699—1988 优质碳素结构钢技术条件 GB/T 97.1—1985 平垫圈A级 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸详见标准图表，包含基本尺寸、极限偏差及相关参数： - 直径 d (mm) 范围：4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 25, 26, 30, 32, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110, 120, 140, 160, 180, 200, 220, 240 - 极限偏差相关值：0.008, 0.010, 0.040, 0.009, 0.013, 0.049, -0.011, -0.016, -0.059, -0.013, 0.020, 0.072 等 - 相关规格参数 (B/L)：1×8, 1.5×10, 1.5×16, 2×20, 2.5×25, 3×30, 4×35 等 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： JB/T 8033—1999, d=10mm, 偏差为 f9, L=45mm 的铰链轴：铰链轴 10f9×45 JB/T 8033—1999
