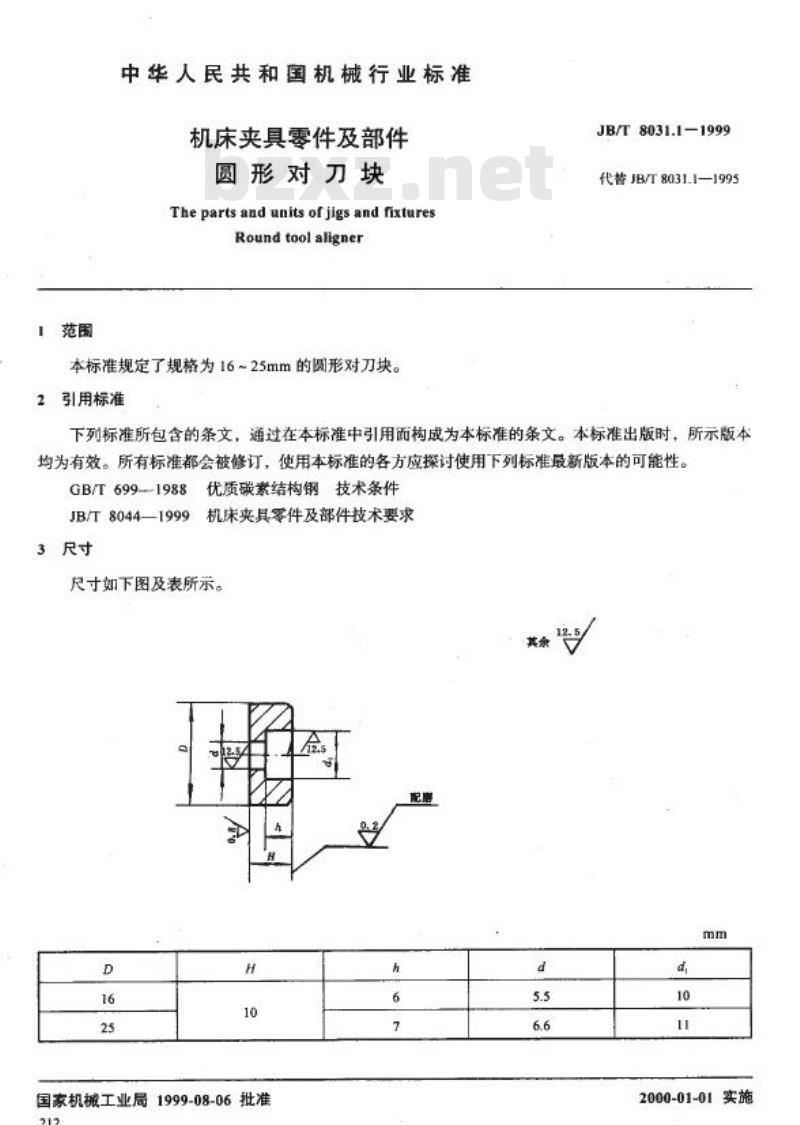

中华人民共和国机械行业标准 机床夹具零件及部件 The parts and units of jigs and fixtures 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为16~25mm的圆形对刀块。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下表所示： | 参数 | 规格 16mm | 规格 25mm | | :--- | :--- | :--- | | D | 16 | 25 | | H | 10 | 10 | | h | 6 | 7 | | d | 5.5 | 6.6 | | d | 10 | 11 | 4 技术条件 4.1 材料：20钢，按GB/T 699的规定。 4.2 热处理：渗碳深度0.8~1.2mm，硬度58~64HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： D=25mm的圆形对刀块：对刀块25JB/T 8031.1—1999
