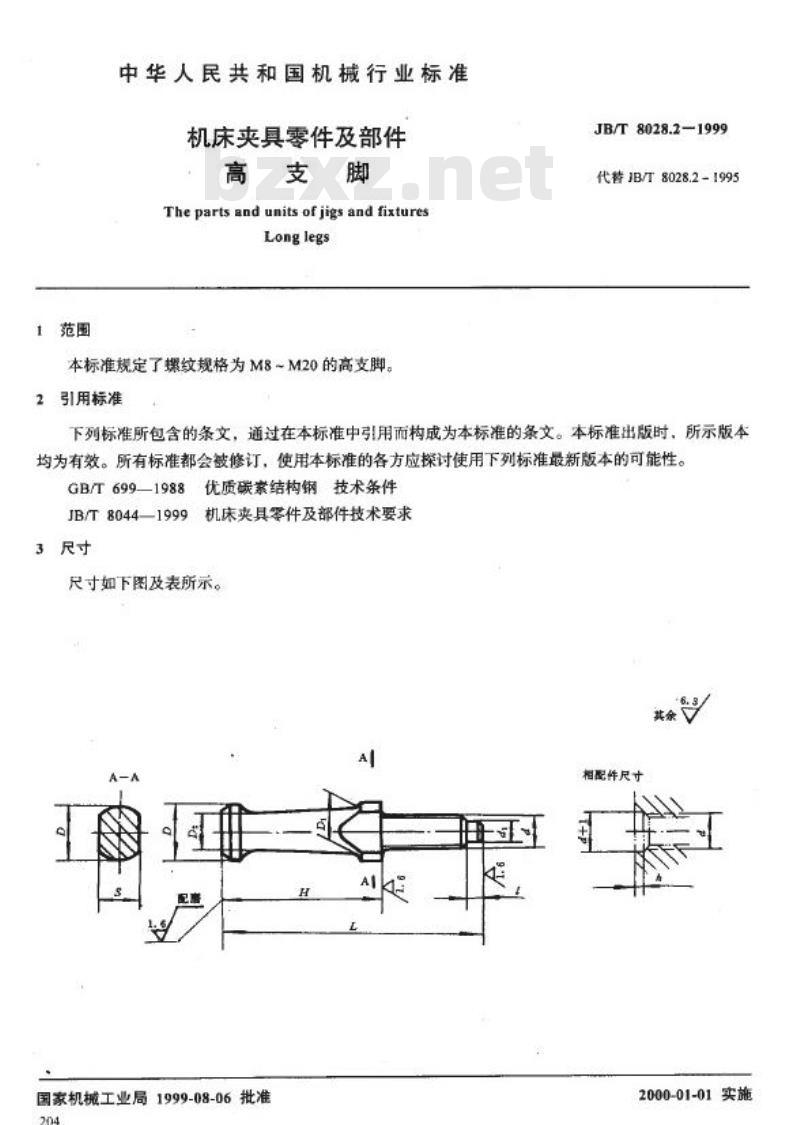

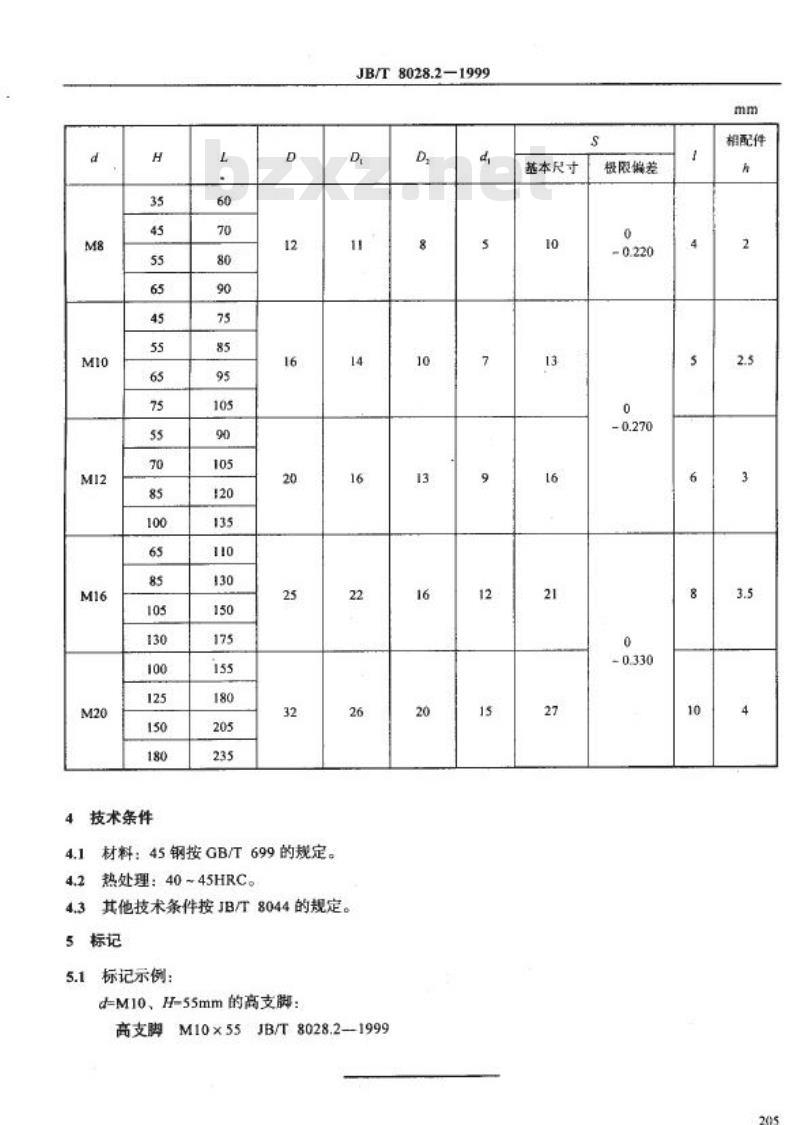

JB/T 8028.2—1999 机床夹具零件及部件 The parts and units of jigs and fixtures ICS 25.080.01 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为M8~M20的高支脚。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 （注：本标准代替 JB/T 8028.2-1995） 3 尺寸 高支脚尺寸如下表所示： | 螺纹规格 | H (mm) | L (mm) | D (mm) | | :--- | :--- | :--- | :--- | | M8 | 35 | 60 | 12 | | M10 | 45 | 70 | 16 | | M12 | 55 | 80 | 20 | | M16 | 65 | 90 | 25 | | M20 | 75 | 105 | 32 | 4 技术条件 4.1 材料：45钢按GB/T 699的规定。 4.2 热处理：40~45HRC。 4.3 其他技术条件：按JB/T 8044的规定。 5 标记 5.1 标记示例： d=M10、H=55mm 的高支脚： 高支脚M10×55
