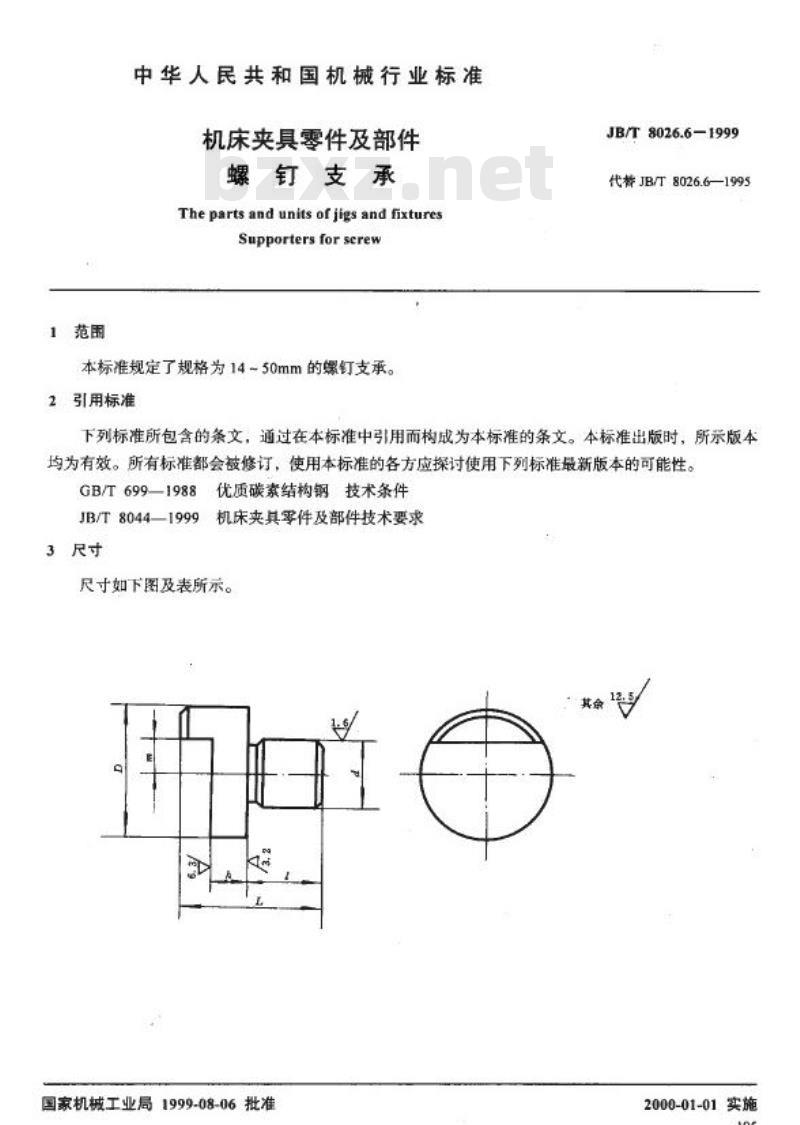

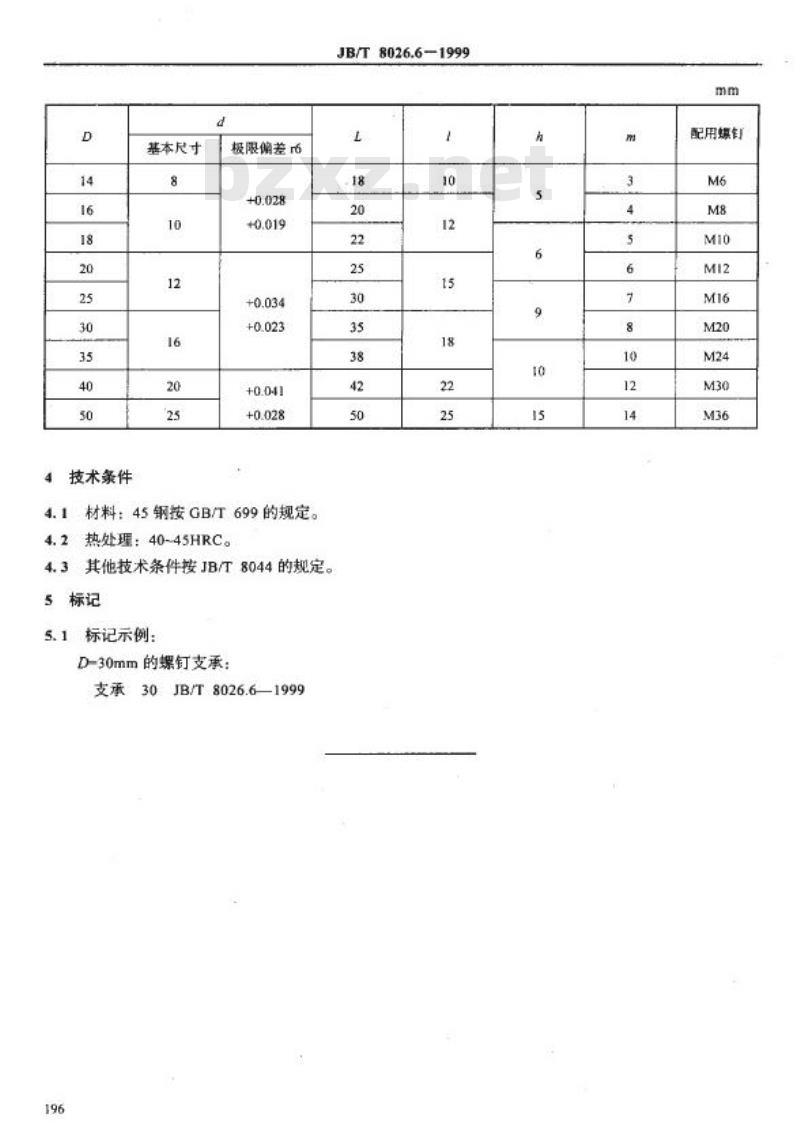

中华人民共和国机械行业标准 机床夹具零件及部件 JB/T8026.6—1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为14~50mm的螺钉支承。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T699-1988 优质碳素结构钢技术条件 JB/T8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸参数如下： - 基本尺寸 (D): 14, 16, 18, 20, 25, 30, 35, 40, 50 mm - 相关尺寸: 8, 10, 12, 16, 20, 25 mm - 极限偏差 (r6): +0.028, +0.019, +0.034, +0.023, +0.041, +0.028 - 配用螺钉规格: M6, M8, M10, M12, M16, M20, M24, M30, M36 4 技术条件 4.1 材料：45钢按GB/T699的规定。 4.2 热处理：40~45HRC。 4.3 其他技术条件按JB/T8044的规定。 5 标记 5.1 标记示例： D-30mm的螺钉支承：支承30JB/T8026.6—1999
