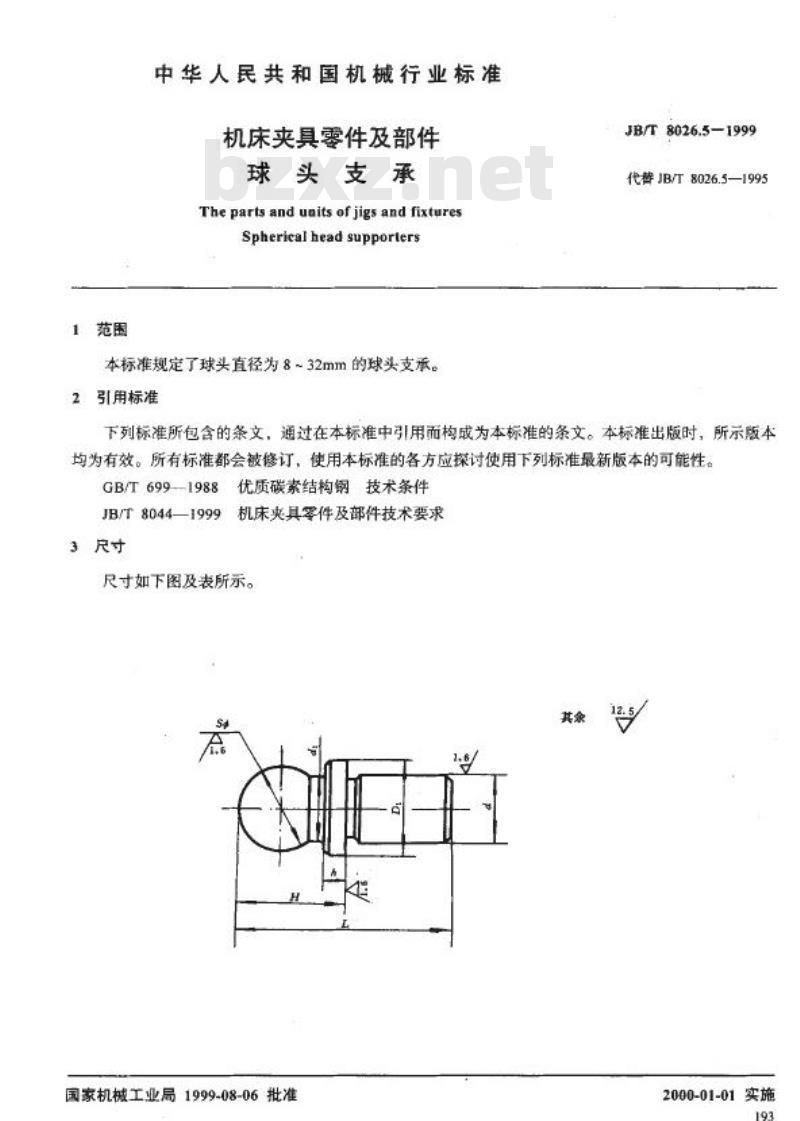

中华人民共和国机械行业标准 机床夹具零件及部件：球头支承 JB/T 8026.5—1999 （代替 JB/T 8026.5—1995） 1 范围 本标准规定了球头直径为 8~32mm 的球头支承。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下表所示： | 基本尺寸 d (mm) | 极限偏差 r6 | 极限偏差 h1 | L (mm) | H (mm) | | :--- | :--- | :--- | :--- | :--- | | 6 | +0.025 | 0 | 20 | 12 | | 8 | +0.015 | -0.090 | 25 | 15 | | 10 | +0.028 | 0 | 30 | 16 | | 12 | +0.019 | -0.110 | 40 | 20 | | 16 | +0.034 | 0 | 50 | 25 | | 20 | +0.023 | 0.130 | 60 | 30 | | 25 | +0.041 | 0 | 70 | 38 | 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：40~45HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例：$\Phi=20\text{mm}$ 的球头支承：支承 20 JB/T 8026.5—1999
