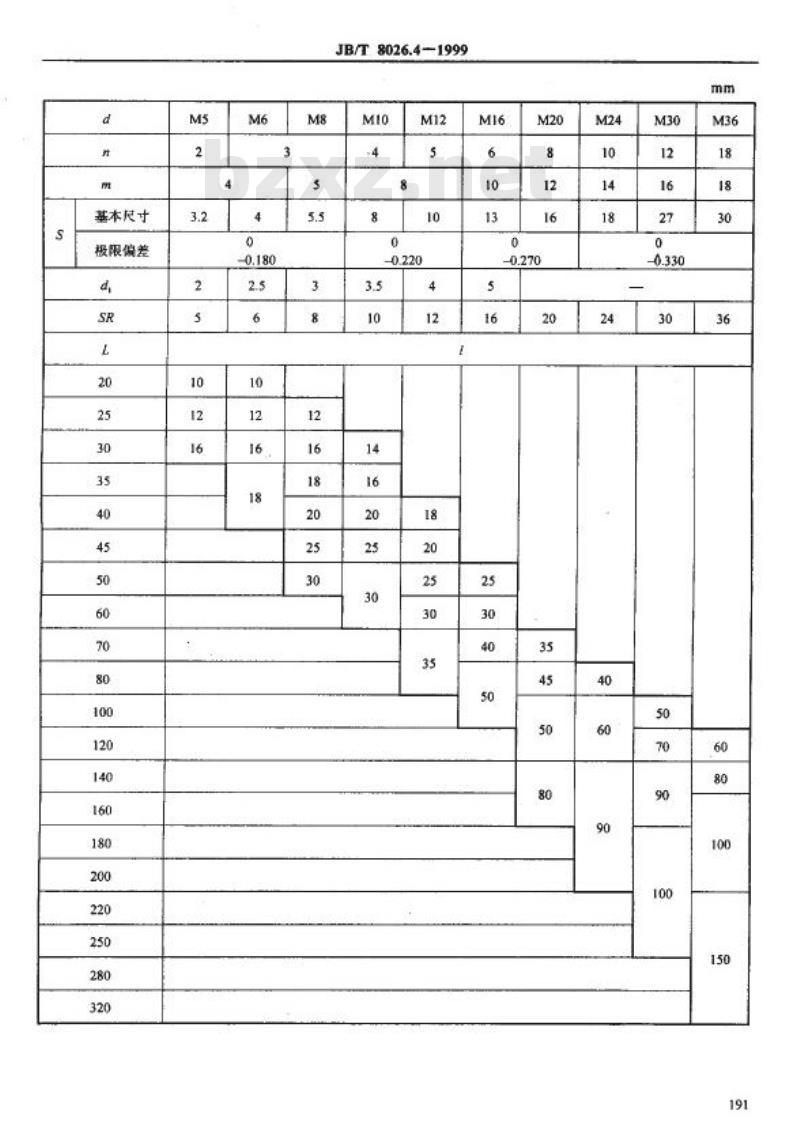

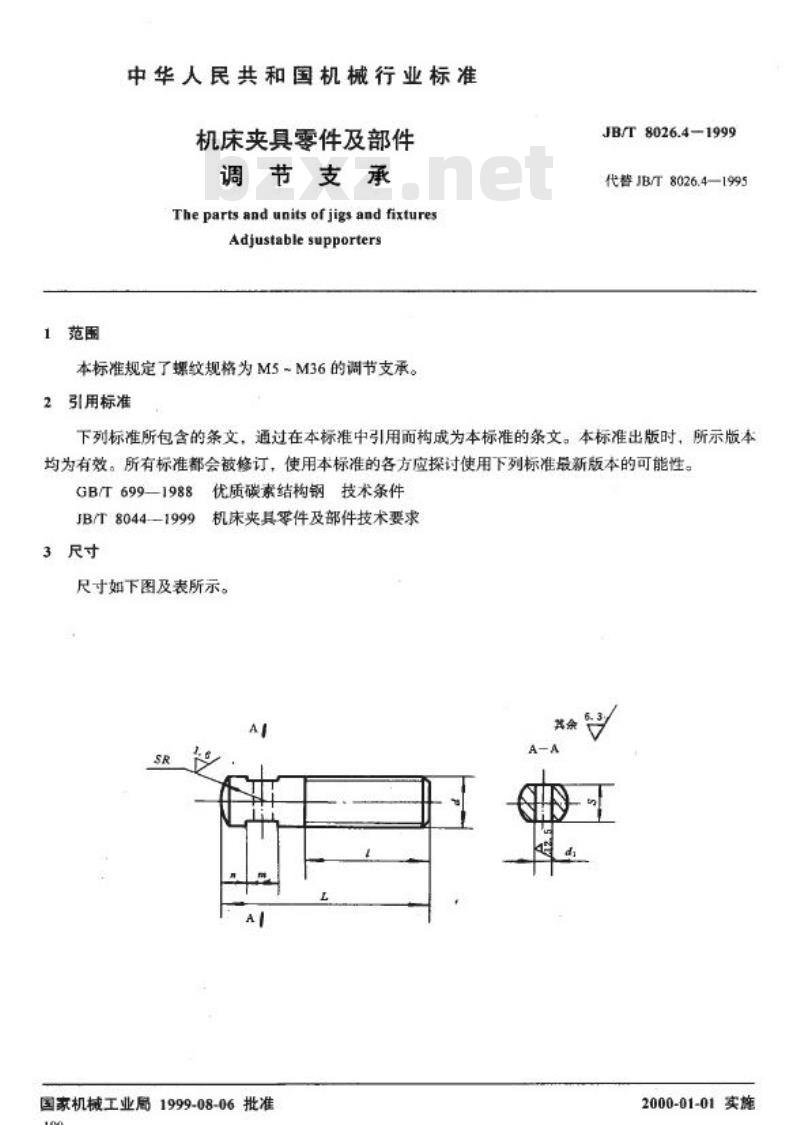

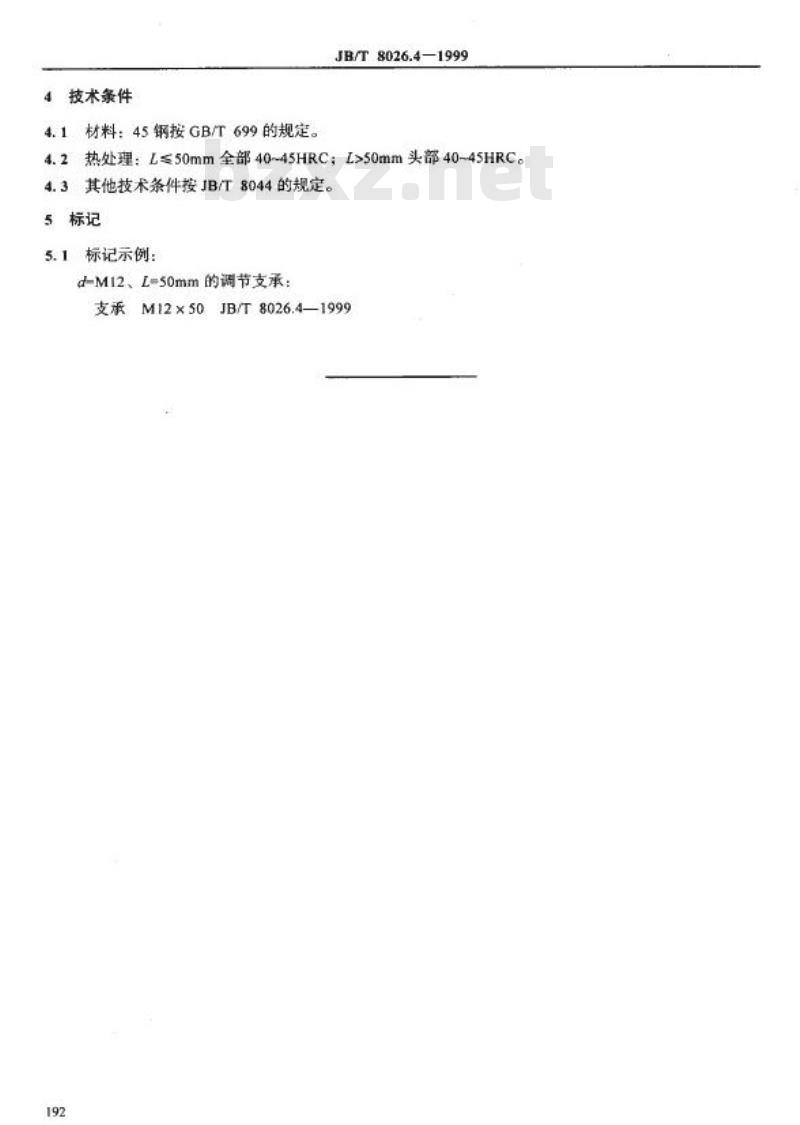

中华人民共和国机械行业标准 机床夹具零件及部件：调节支承 (The parts and units of jigs and fixtures - Adjustable supporters) ICS 25.080.01 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为 M5~M36 的调节支承。 2 引用标准 JB/T 8026.4—1999 代替 JB/T 8026.4—1995 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： | 规格 | S | d | m | 极限偏差 | | :--- | :--- | :--- | :--- | :--- | | M5 | 2 | 3.2 | 2 | - | | M6 | 4 | 4 | - | 0.180 | | M8 | 5 | 5.5 | 3 | - | | M10 | 6 | 8 | 4 | - | | M12 | 8 | 10 | 5 | 0.220 | | M16 | 10 | 13 | 6 | - | | M20 | 12 | 16 | 8 | 0.270 | | M24 | 16 | 24 | 10 | - | | M30 | 20 | 30 | 12 | -0.330 | | M36 | 25 | 36 | 18 | - | 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：L≤50mm 全部为 40~45HRC；L>50mm 头部为 40~45HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 对于 d-M12、L=50mm 的调节支承，标记为：支承M12×50
