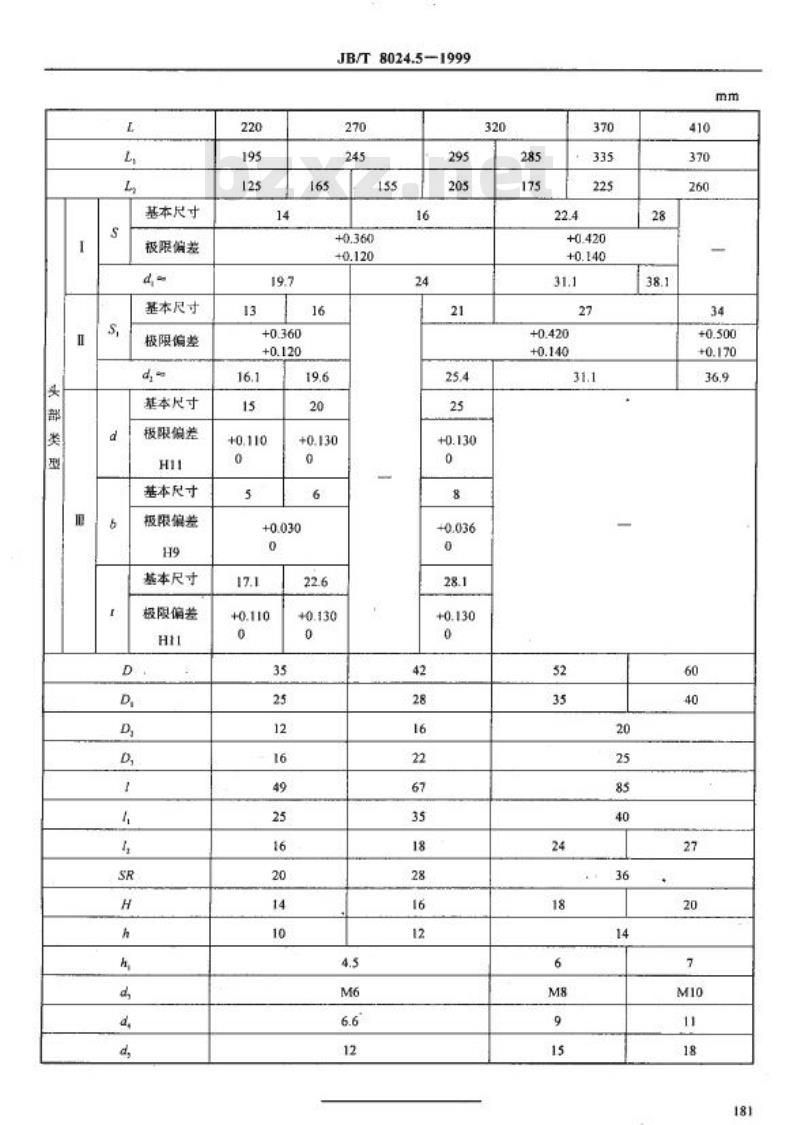

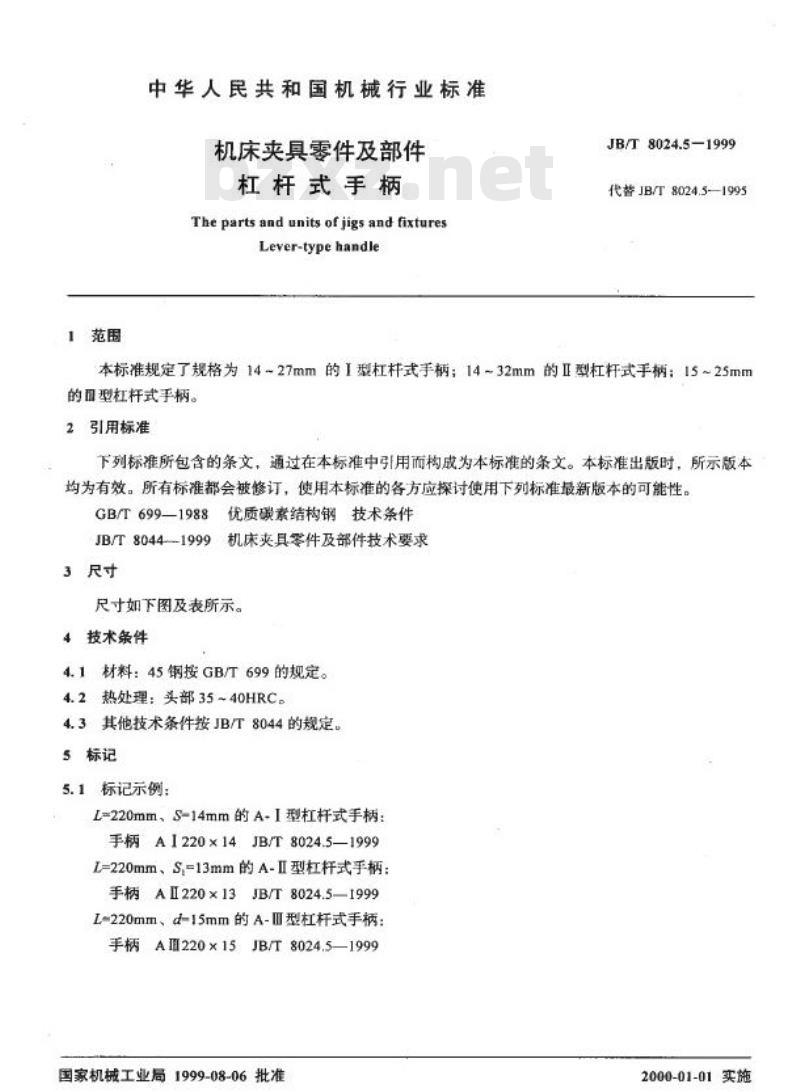

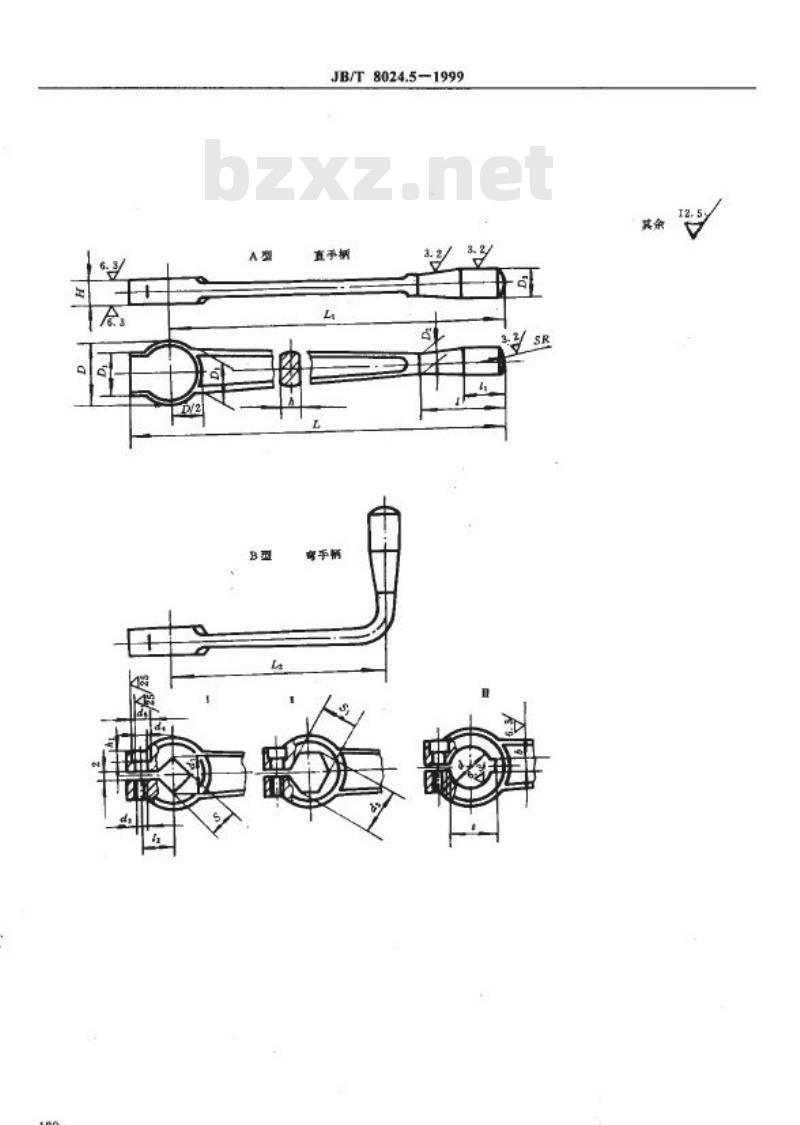

中华人民共和国机械行业标准 机床夹具零件及部件——杠杆式手柄 JB/T 8024.5—1999 （代替 JB/T 8024.5—1995） 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为14~27mm的Ⅰ型杠杆式手柄；14~32mm的Ⅱ型杠杆式手柄；15~25mm的Ⅲ型杠杆式手柄。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下表所示： | 基本尺寸L | 基本尺寸D | 基本尺寸d | 基本尺寸H | 基本尺寸h | | :--- | :--- | :--- | :--- | :--- | | 220 | 195 | 13 | 14 | 16.1 | | 270 | 245 | 16 | 20 | 17.1 | | 295 | 205 | 21 | 25 | 22.6 | | 320 | 285 | 25 | 27 | 28.1 | | 370 | 335 | 34 | 40 | 38.1 | | 410 | 370 | 34 | 41 | - | （注：部分极限偏差数据如+0.360、+0.120等详见原标准图表） 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：头部硬度为35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： L=220mm、d=14mm的Ⅰ型杠杆式手柄：手柄Ⅰ 220×14 JB/T 8024.5—1999 L=220mm、d=13mm的Ⅱ型杠杆式手柄：手柄Ⅱ 220×13 JB/T 8024.5—1999 L=220mm、d=15mm的Ⅲ型杠杆式手柄：手柄Ⅲ 220×15 JB/T 8024.5—1999
