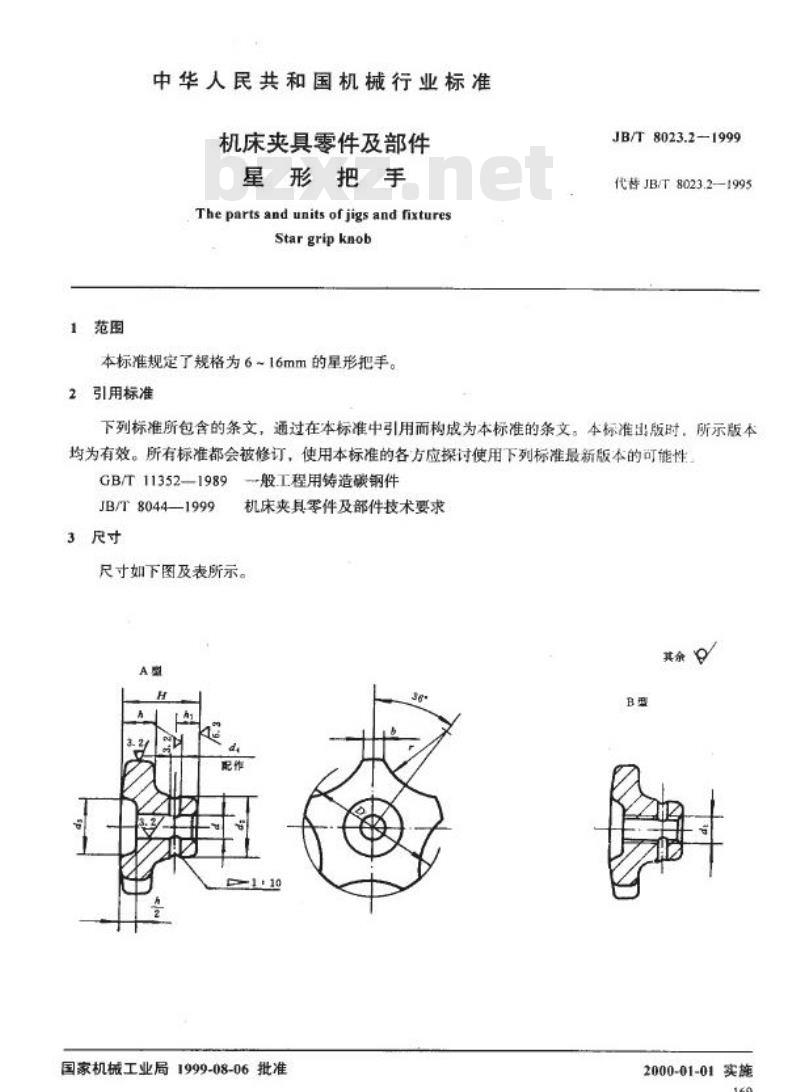

中华人民共和国机械行业标准 机床夹具零件及部件：星形把手 (Star grip knob) JB/T 8023.2—1999 发布日期：1999-08-06 | 实施日期：2000-01-01 1 范围 本标准规定了规格为6~16mm的星形把手。 2 引用标准 JB/T 8023.2—1999（代替 JB/T 8023.2—1995） GB/T 11352—1989 一般工程用铸造碳钢件 JB/T 8044—1999 3 尺寸 尺寸如下图及表所示： A型星形把手： d (mm) | H (mm) | 螺纹 | 极限偏差 (H9) 6 | 18 | M6 | +0.030/0 8 | 22 | M8 | +0.036/0 10 | 26 | M10 | +0.043/0 12 | 35 | M12 | 16 | 45 | M16 | B型星形把手： d (mm) | H (mm) | 极限偏差 (H7) 14 | 32 | +0.010/0 18 | 40 | +0.012/0 22 | 50 | 24 | 65 | 30 | 80 | 4 技术条件 4.1 材料：ZG45，按 GB/T 11352 的规定。 4.2 零件表面应经喷砂处理。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： d=10mm 的 A 型星形把手：把手 A10 JB/T 8023.2—1999 d=14mm 的 B 型星形把手：把手 B14 JB/T 8023.2—1999
