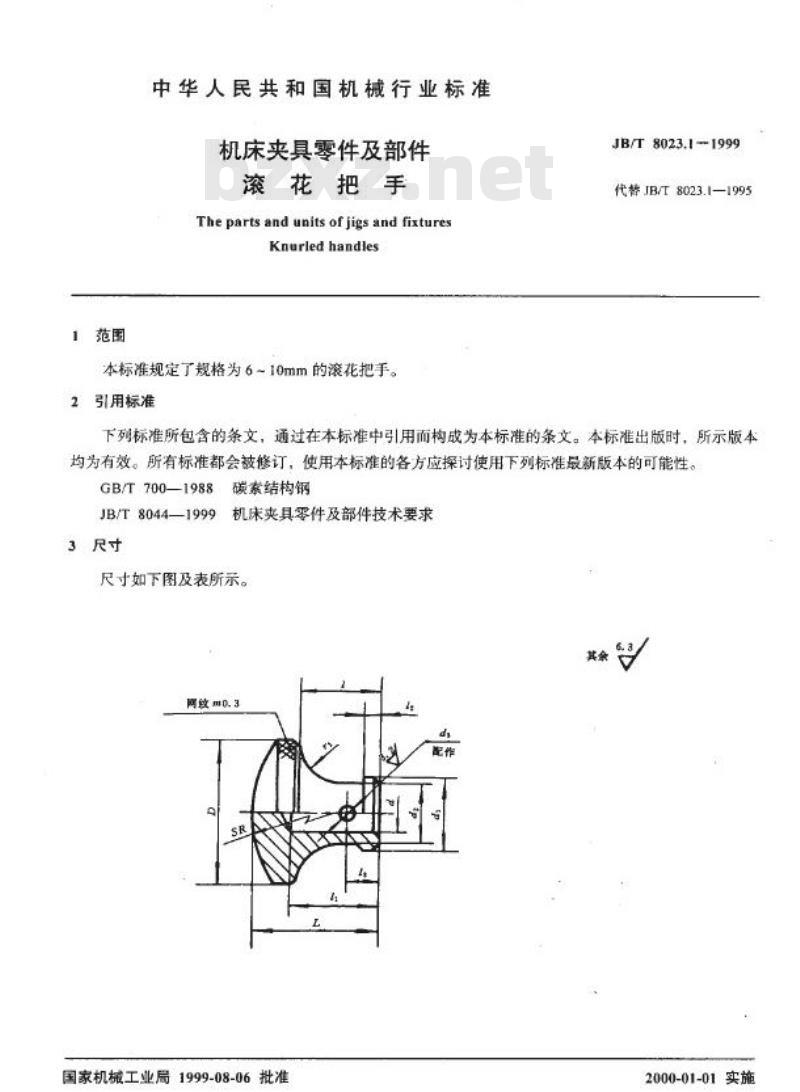

中华人民共和国机械行业标准 机床夹具零件及部件：滚花把手 (JB/T 8023.1-1999) 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为6~10mm的滚花把手。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 700—1988 碳素结构钢 JB/T 8044—1999 机床夹具零件及部件技术要求 (本标准代替 JB/T 8023.1—1995) 3 尺寸 尺寸如下图及表所示： [尺寸参数汇总] - 基本尺寸 d (mm): 6, 8, 10 - 极限偏差: H9 (+0.030/0, +0.036/0), H7 (+0.010/0) - 尺寸 D (mm): 30, 35, 40 - 尺寸 SR (mm): 25, 30, 35, 40 - 其他相关尺寸 (mm): 15, 18, 22, 24, 25 4 技术条件 4.1 材料：Q235-A，按GB/T 700的规定。 4.2 其他技术条件：按JB/T 8044的规定。 5 标记 5.1 标记示例： d-8mm的滚花把手：把手8
