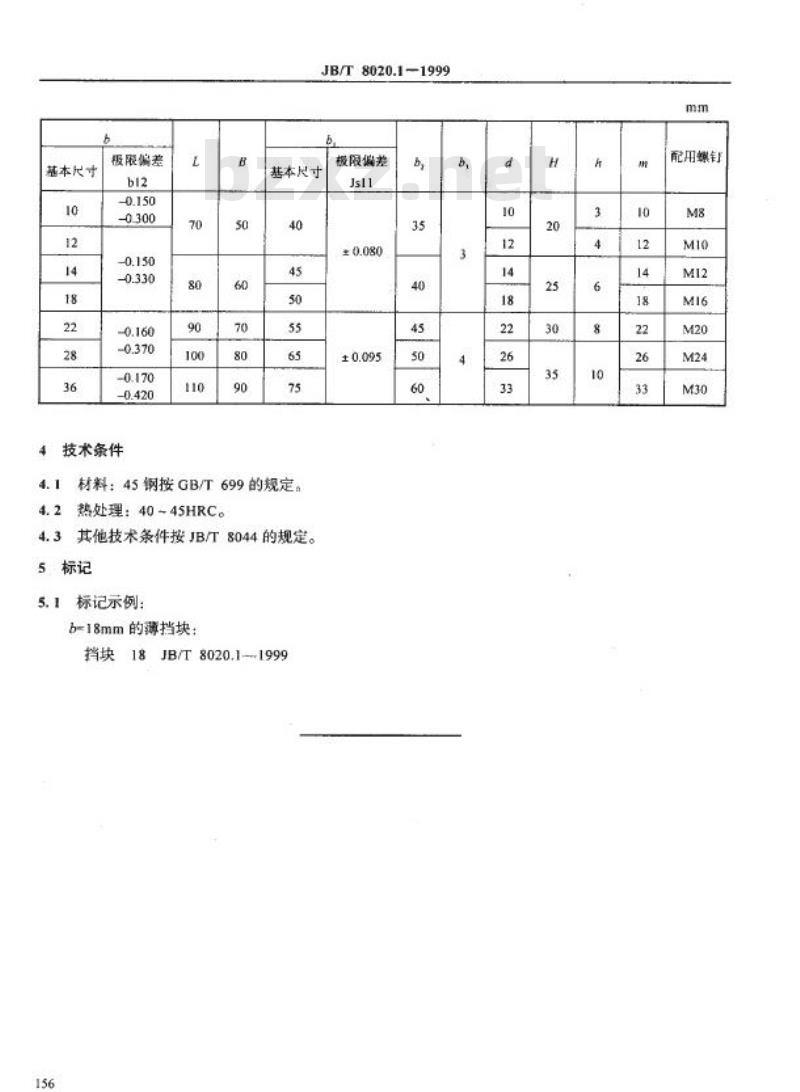

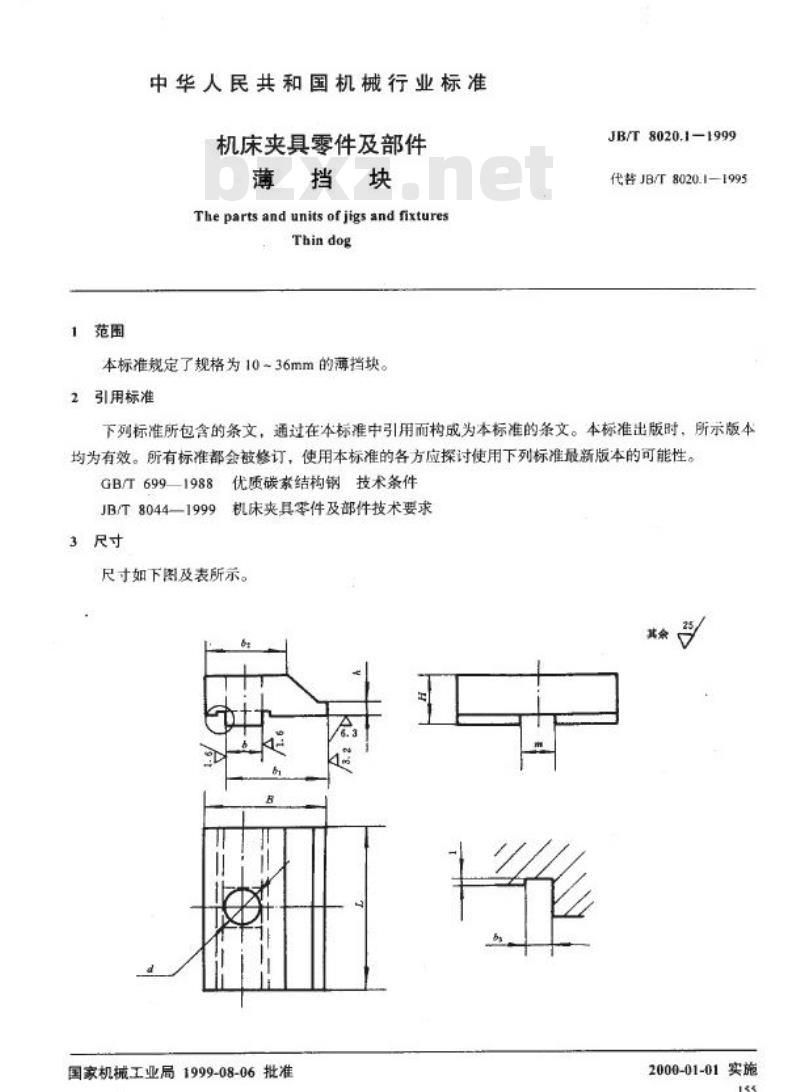

中华人民共和国机械行业标准 机床夹具零件及部件：薄挡块 (Parts and units of jigs and fixtures: Thin dog) ICS 25.080.01 编号：JB/T 8020.1-1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为 10~36mm 的薄挡块。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 薄挡块的基本尺寸、极限偏差及配用螺钉相关数据如下： - 基本尺寸涉及规格：10, 12, 14, 18, 22, 26, 33, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100, 110 mm 等。 - 配用螺钉规格：M8, M10, M12, M16, M20, M24, M30。 4 技术条件 4.1 材料：45钢按 GB/T 699 的规定。 4.2 热处理：40-45HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： b=18mm 的薄挡块： 挡块 18 JB/T 8020.1-1999
