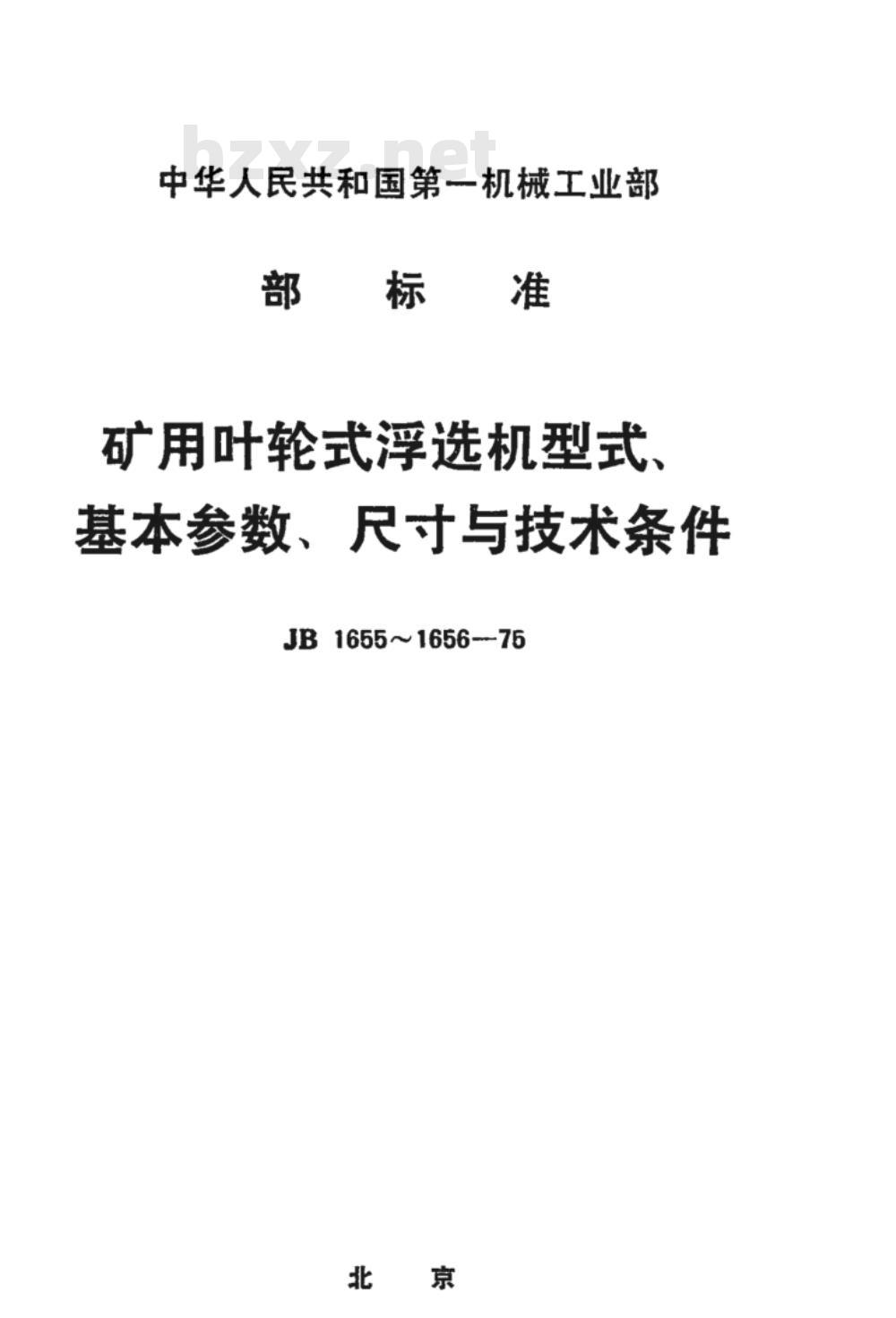

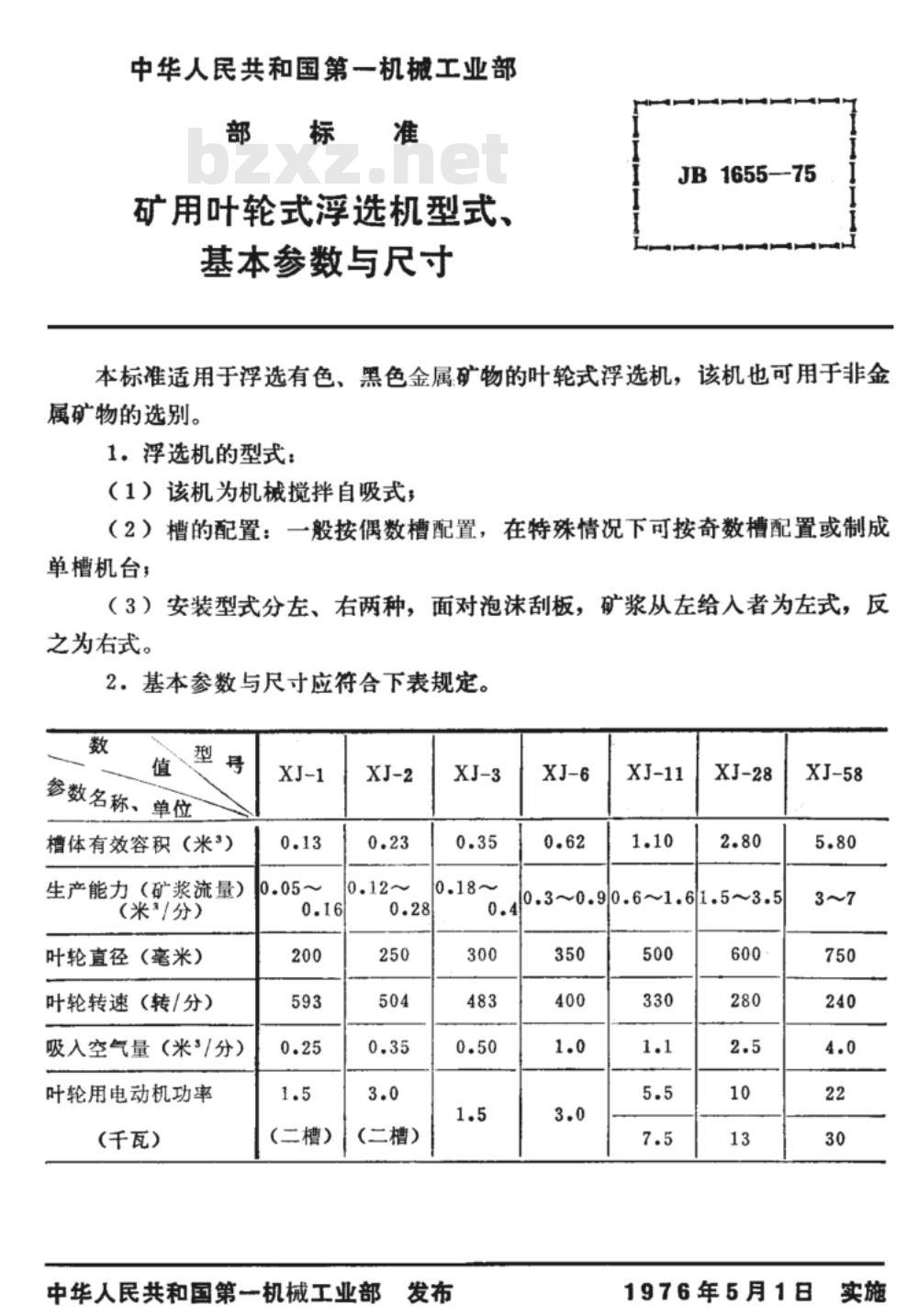

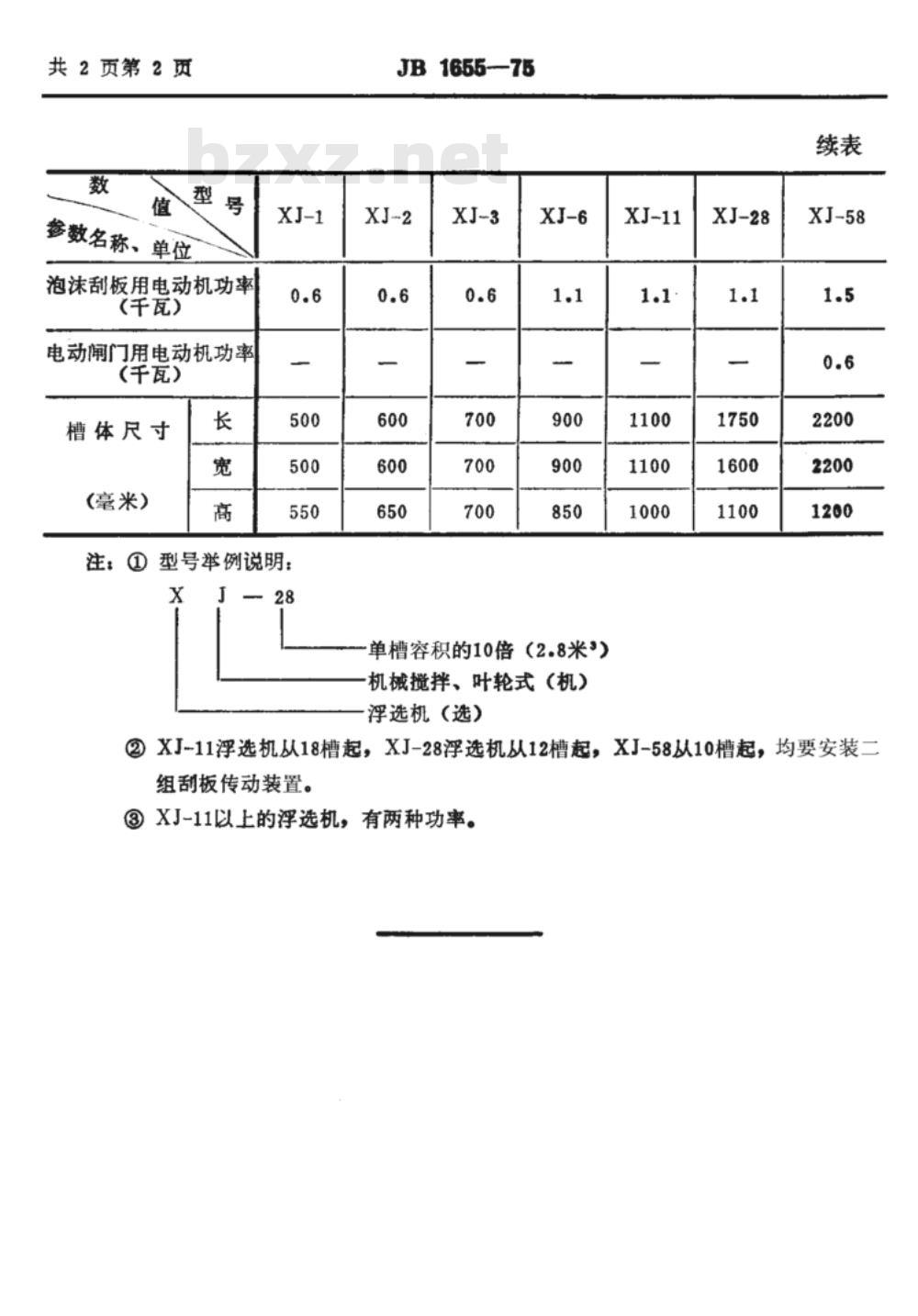

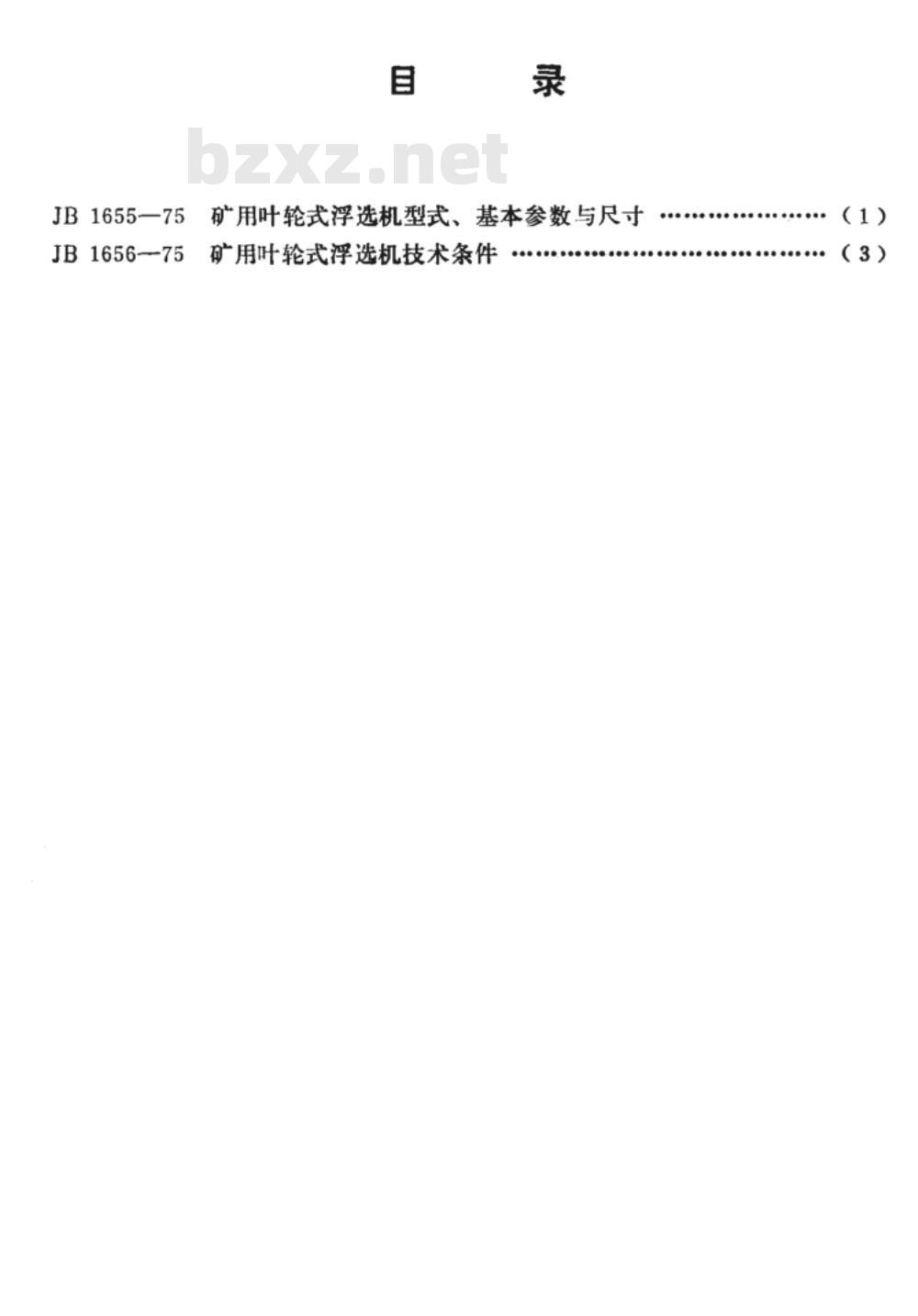

中华人民共和国第一机械工业部标准 矿用叶轮式浮选机型式、基本参数、尺寸与技术条件 JB1655-75 / JB1656-75 [目录] JB1655-75 矿用叶轮式浮选机型式、基本参数与尺寸 JB1656-75 矿用叶轮式浮选机技术条件 [正文] 中华人民共和国第一机械工业部标准 矿用叶轮式浮选机型式、基本参数与尺寸 JB1655-75 本标准适用于浮选有色、黑色金属矿物的叶轮式浮选机，该机也可用于非金属矿物的选别。 1. 浮选机的型式： (1) 该机为机械搅拌自吸式； (2) 槽的配置：一般按偶数槽配置，在特殊情况下可按奇数槽配置或制成单槽机台； (3) 安装型式分左、右两种：面对泡沫刮板，矿浆从左给入者为左式，反之为右式。 2. 基本参数与尺寸应符合下表规定： | 型号 | 槽体有效容积 (m³) | 生产能力 (m³/min) | 叶轮直径 (mm) | 叶轮转速 (r/min) | 吸入空气量 (m³/min) | 叶轮用电动机功率 (kW) | 泡沫刮板用电动机功率 (kW) | 电动闸门用电动机功率 (kW) | 槽体尺寸 (长×宽×高, mm) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | XJ-1 | 0.13 | 0.05~0.16 | 200 | 593 | 0.25 | 1.5 | 0.6 | - | 500×500×550 | | XJ-2 | 0.23 | 0.12~0.18 | 250 | 504 | 0.35 | 3.0 | 0.6 | - | 600×600×650 | | XJ-3 | 0.35 | 0.18~0.28 | 300 | 483 | 0.5 | 3.0 | 0.6 | - | 700×700×700 | | XJ-6 | 0.62 | 0.3~0.9 | 350 | 400 | 1.0 | 3.0 | 1.1 | - | 900×900×850 | | XJ-11 | 1.10 | 0.6~1.6 | 400 | 330 | 1.5 | 5.5 | 1.1 | - | 1100×1100×1000 | | XJ-28 | 2.80 | 1.5~3.5 | 500 | 280 | 3.0 | 10 | 1.1 | - | 1750×1600×1100 | | XJ-58 | 5.80 | 3~7 | 600 | 240 | 3.0 | 22 | 1.5 | - | 2200×2200×1200 | 注： ① 型号举例说明：XJ-28 的型号数字代表单槽容积的10倍（即单槽容积为 2.8 m³）。 ② XJ-11 浮选机从 18 槽起，XJ-28 浮选机从 12 槽起，XJ-58 从 10 槽起，均要安装二组刮板传动装置。 ③ XJ-11 以上的浮选机，有两种功率选择。
