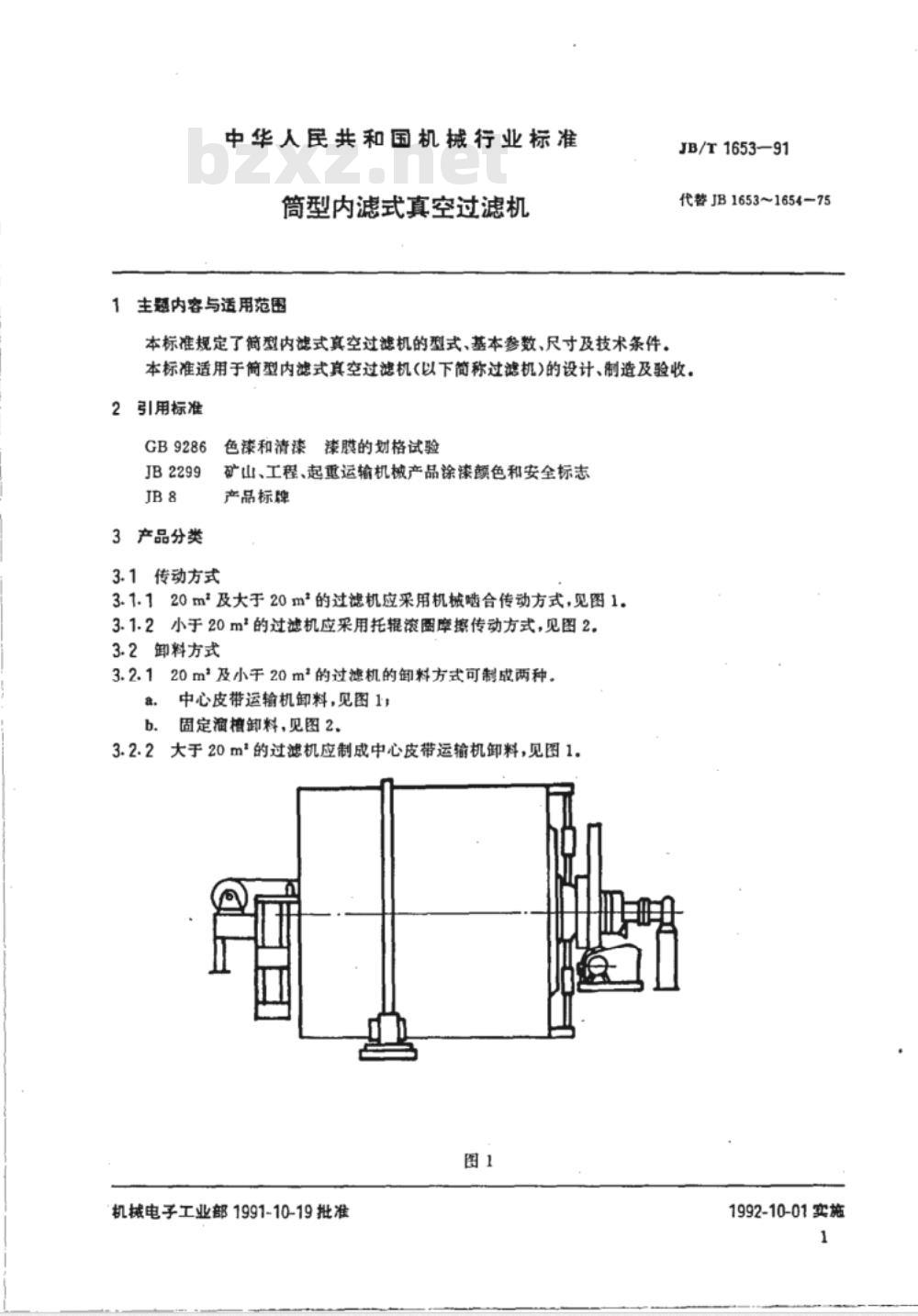

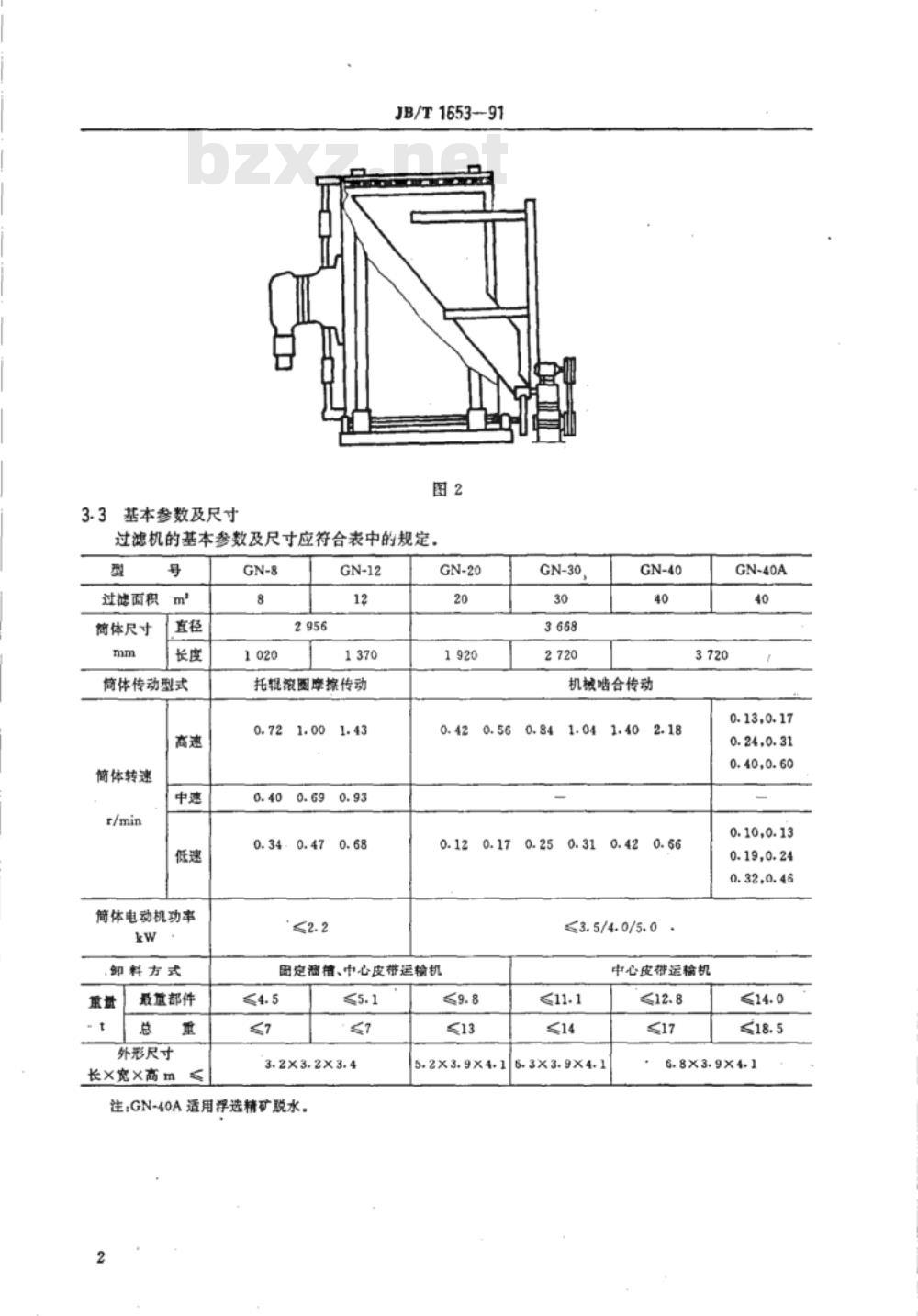

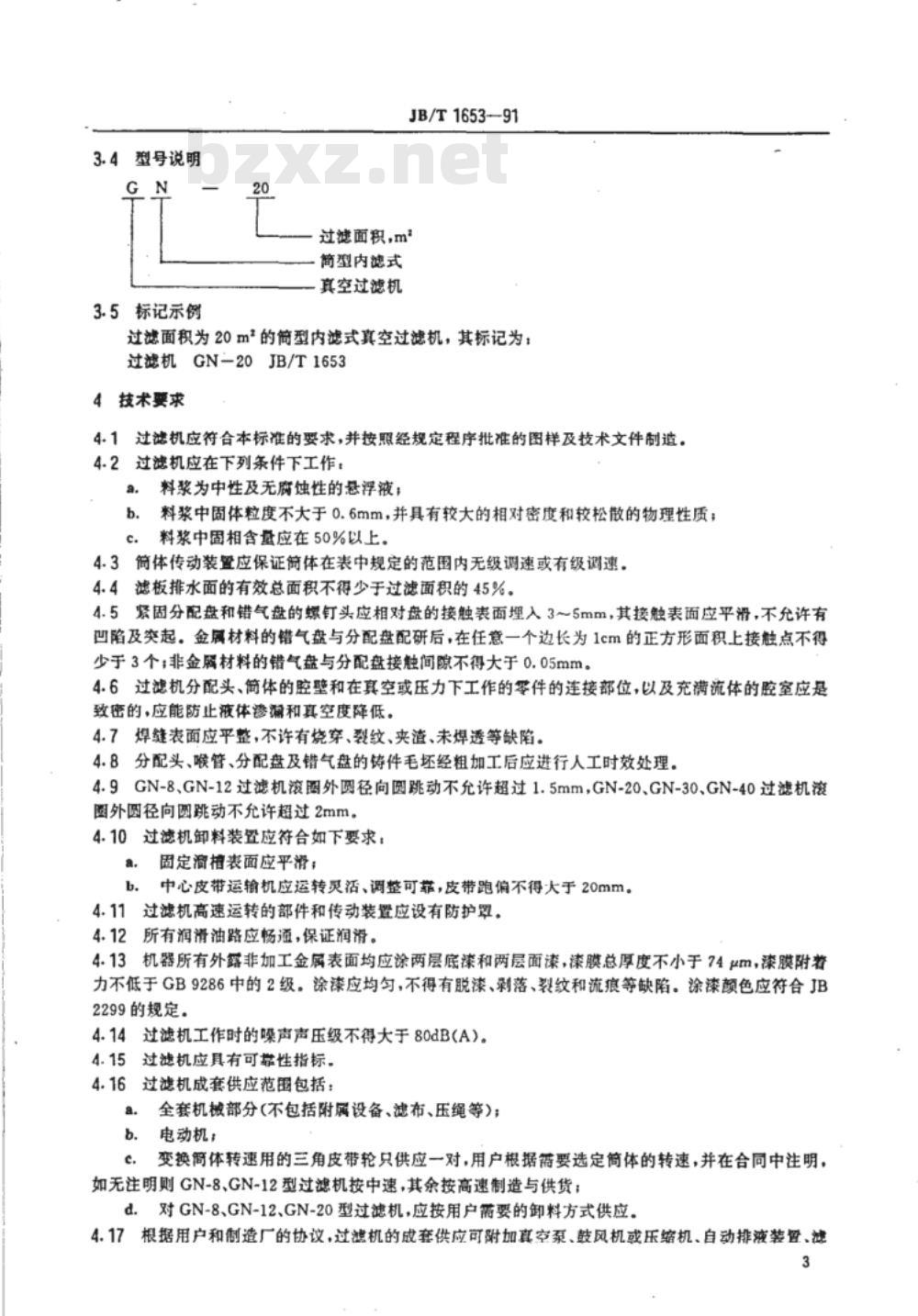

中华人民共和国机械行业标准 JB/T1653—91 筒型内滤式真空过滤机 发布日期：1991-10-19 实施日期：1992-10-01 发布单位：中华人民共和国机械电子工业部 1 主题内容与适用范围 本标准规定了筒型内滤式真空过滤机的型式、基本参数、尺寸及技术条件。本标准代替 JB1653~1654-75，适用于筒型内滤式真空过滤机（以下简称过滤机）的设计、制造及验收。 2 引用标准 GB9286 色漆和清漆漆膜的划格试验 3 产品分类 3.1 传动方式 3.1.1 20m及大于20m的过滤机应采用机械啮合传动方式，见图1。 3.1.2 小于20m的过滤机应采用托辑滚圈摩擦传动方式，见图2。 3.2 卸料方式 3.2.1 20m及小于20m的过滤机的卸料方式可制成两种：中心皮带运输机卸料（见图1），或固定托架卸料（见图2）。 3.2.2 大于20m的过滤机应制成中心皮带运输机卸料，见图1。 3.3 基本参数及尺寸 过滤机的基本参数及尺寸应符合下表规定： - GN-8：过滤面积 8m²；筒体尺寸 1020×2956mm；传动型式为托辑滚圈摩擦传动；简体转速（高速/中速/低速）为 0.72/0.40/0.34 r/min；筒体电动机功率 2.2kw；卸料方式为固定托架卸料；重量为总重 0.93t/重 0.68t；最重部件 ≤4.5t。 - GN-12：过滤面积 12m²；筒体尺寸 1370×3668mm；传动型式为托辑滚圈摩擦传动；简体转速（高速/中速/低速）为 1.00/0.69/0.47 r/min；筒体电动机功率 1.43kw；卸料方式为固定托架卸料；重量为总重 1.43t/重 0.93t；最重部件 ≤5.1t。 - GN-20：过滤面积 20m²；筒体尺寸 1920×2720mm；传动型式为机械啮合传动；简体转速（高速/中速/低速）为 0.56/0.42/0.12 r/min；筒体电动机功率 0.84kw；卸料方式为中心皮带运输机；重量为总重 2.18t/重 1.04t；最重部件为围定溜槽、中心皮带运输机。 - GN-30：过滤面积 30m²；筒体尺寸 2720×3720mm；传动型式为机械啮合传动；简体转速（高速/中速/低速）为 0.84/0.56/0.25 r/min；筒体电动机功率 1.40kw；卸料方式为中心皮带运输机；重量为总重 2.18t/重 1.04t；最重部件为围定溜槽、中心皮带运输机。 - GN-40：过滤面积 40m²；传动型式为机械啮合传动；卸料方式为中心皮带运输机。 - GN-40A：过滤面积 40m²；适用浮选精矿脱水。 3.4 型号说明 (略) 3.5 标记示例 过滤面积为20m的筒型内滤式真空过滤机，其标记为：过滤机GN-20 JB/T1653—91 4 技术要求 4.1 过滤机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 过滤机应在下列条件下工作： a. 料浆为中性及无腐蚀性的悬浮液； b. 料浆中固体粒度不大于0.6mm，并具有较大的相对密度和较松散的物理性质； c. 料浆中固相含量应在50%以上。 4.3 简体传动装置应保证简体在表中规定的范围内无级调速或有级调速。 4.4 滤板排水面的有效总面积不得少于过滤面积的45%。 4.5 紧固分配盘和错气盘的螺钉头应相对盘的接触表面埋入3～5mm，其接触表面应平滑，不允许有凹陷及突起。金属材料的错气盘与分配盘配研后，在任意一个边长为1cm的正方形面积上接触点不得少于3个；非金属材料的错气盘与分配盘接触间隙不得大于0.05mm。 4.6 过滤机分配头、简体的腔壁和在真空或压力下工作的零件的连接部位，以及充满流体的腔室应是致密的，应能防止液体渗漏和真空度降低。 4.7 焊缝表面应平整，不许有烧穿、裂纹、夹渣、未焊透等缺陷。 4.8 分配头、喉管、分配盘及错气盘的铸件毛坯经粗加工后应进行人工时效处理。 4.9 GN-8、GN-12过滤机筒体外圆径向圆跳动不允许超过1.5mm；GN-20、GN-30、GN-40过滤机筒体外圆径向圆跳动不允许超过2mm。 4.10 过滤机卸料装置应符合如下要求： a. 固定表面应平滑； b. 中心皮带运输机应运转灵活、调整可靠，皮带跑偏不得大于20mm。 4.11 过滤机高速运转的部件和传动装置应设有防护罩。 4.12 所有润滑油路应畅通，保证润滑。 4.13 机器所有外露非加工金属表面均应涂两层底漆和两层面漆，漆膜总厚度不小于74μm，漆膜附着力不低于GB9286中的2级。涂漆应均匀，不得有脱漆、剥落、裂纹和流痕等缺陷。涂漆颜色应符合相关标准。
