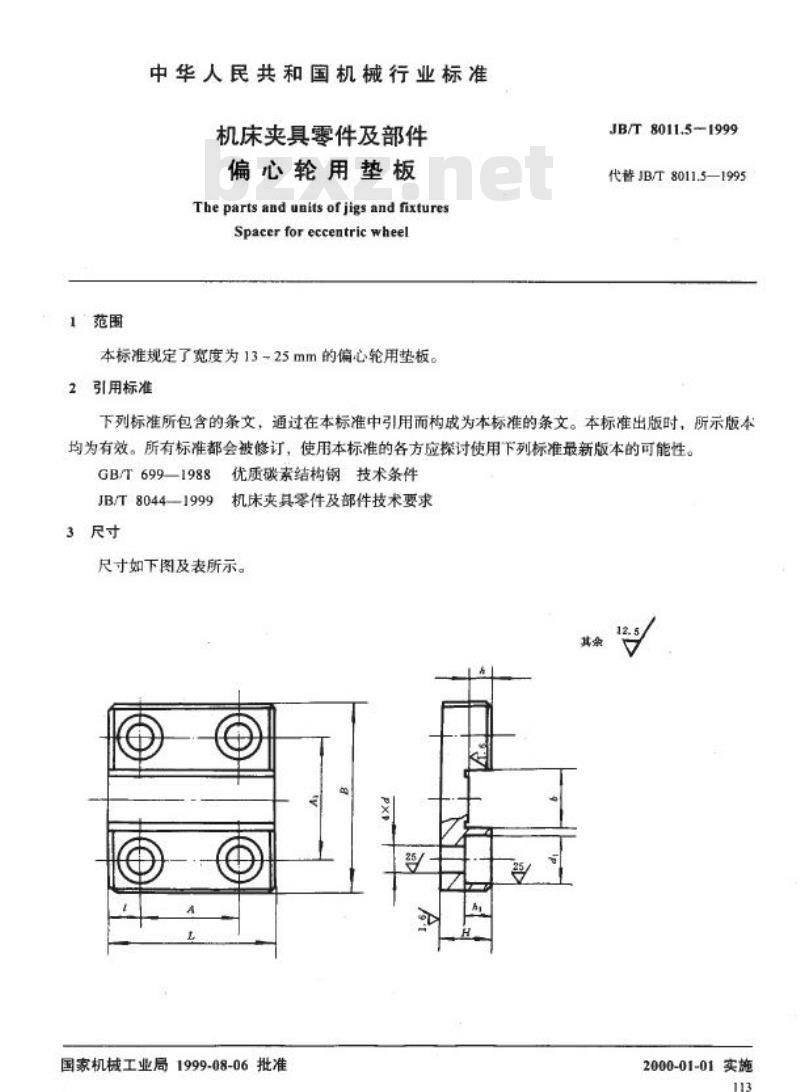

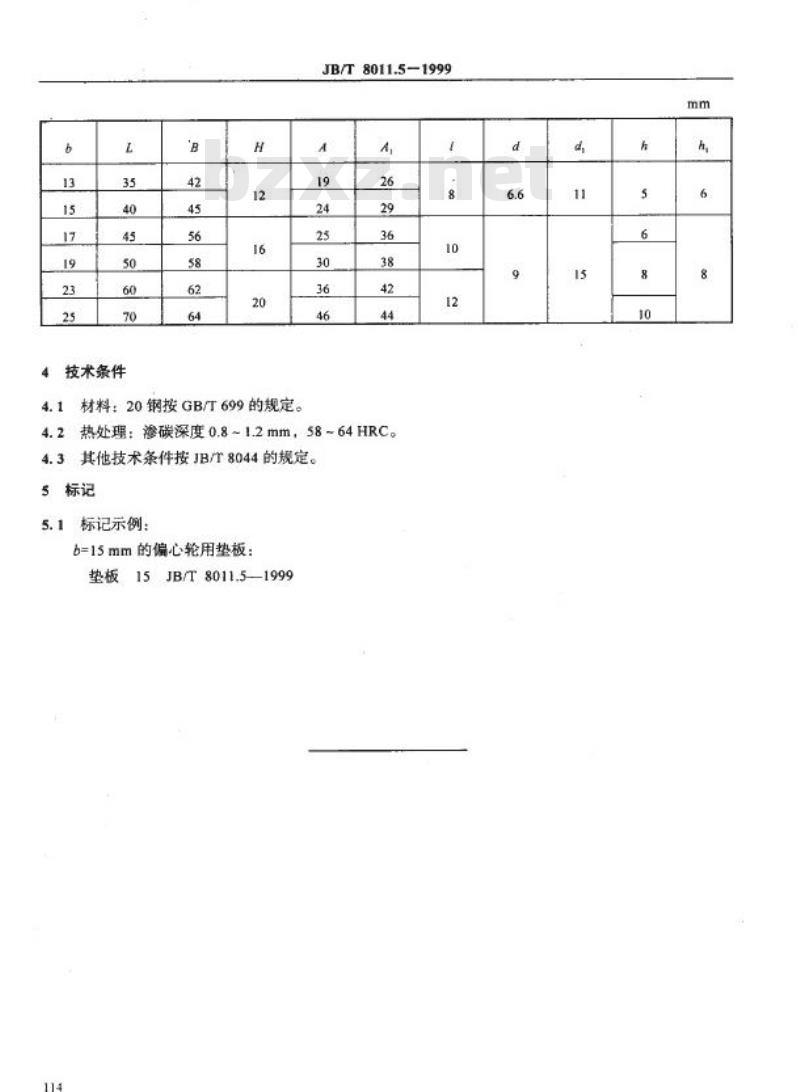

中华人民共和国机械行业标准 机床夹具零件及部件：偏心轮用垫板 (The parts and units of jigs and fixtures: Spacer for eccentric wheel) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了宽度为 13-25mm 的偏心轮用垫板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应考虑使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示。 （尺寸相关参数包含：L, H, A, d, h 等相关数值，参考值范围：12, 13, 15, 16, 17, 19, 20, 23, 24, 25, 26, 29, 30, 35, 36, 38, 40, 42, 44, 45, 46, 50, 56, 58, 60, 62, 64, 70） 4 技术条件 4.1 材料：20钢，按 GB/T 699 的规定。 4.2 热处理：渗碳深度 0.8~1.2mm，硬度 58~64 HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： b=15mm 的偏心轮用垫板：垫板 15 JB/T 8011.5—1999
