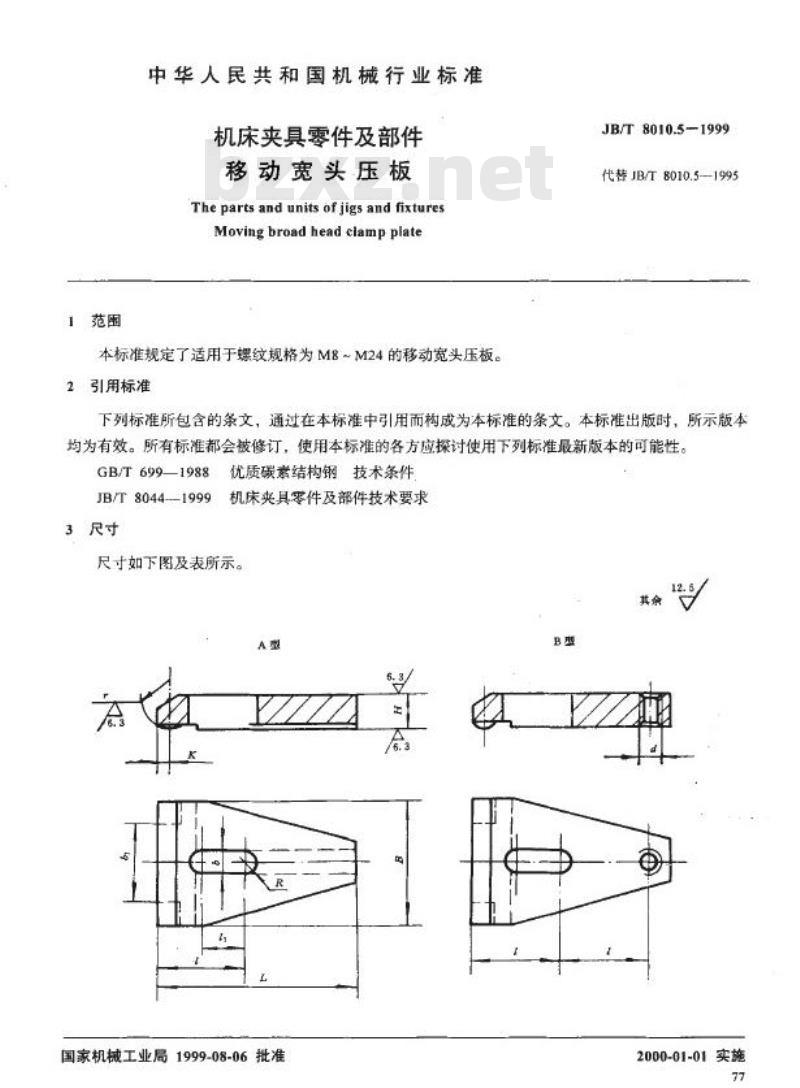

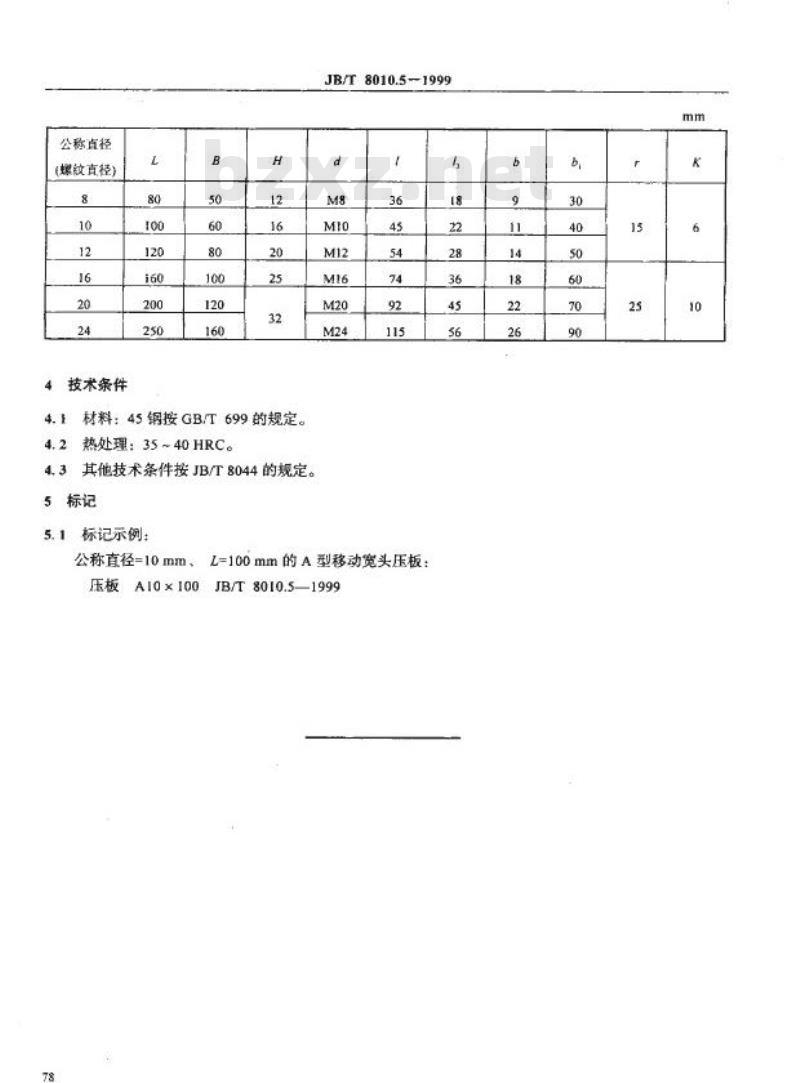

中华人民共和国机械行业标准 机床夹具零件及部件：移动宽头压板 (The parts and units of jigs and fixtures - Moving broad head clamp plate) ICS 25.080.01 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了适用于螺纹规格为 M8~M24 的移动宽头压板。 2 引用标准 JB/T 8010.5-1999（代替 JB/T 8010.5—1995） 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044-1999 3 尺寸 机床夹具零件及部件技术要求。尺寸参数如下： A型移动宽头压板参数： - 公称直径 (螺纹直径) d: 8, 10, 12, 16, 20, 24 (mm) - 长度 L: 80, 100, 120, 160, 200, 250 (mm) - 宽度 B: 50, 60, 80, 100, 120, 160 (mm) - 高度 H: 12, 16, 20, 25, 32 (mm) 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： JB/T 8010.5-1999 [螺纹规格] 例如：公称直径=10mm、L=100mm 的 A 型移动宽头压板，其标记为：压板A10×100 JB/T 8010.5—1999
