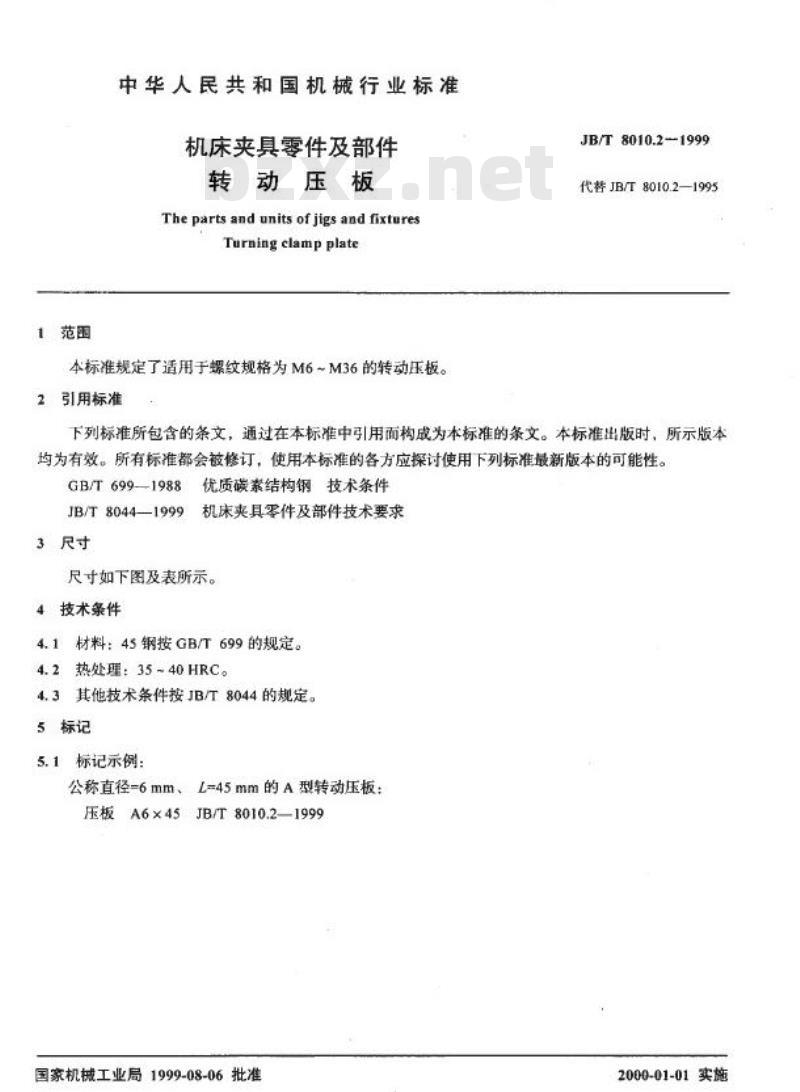

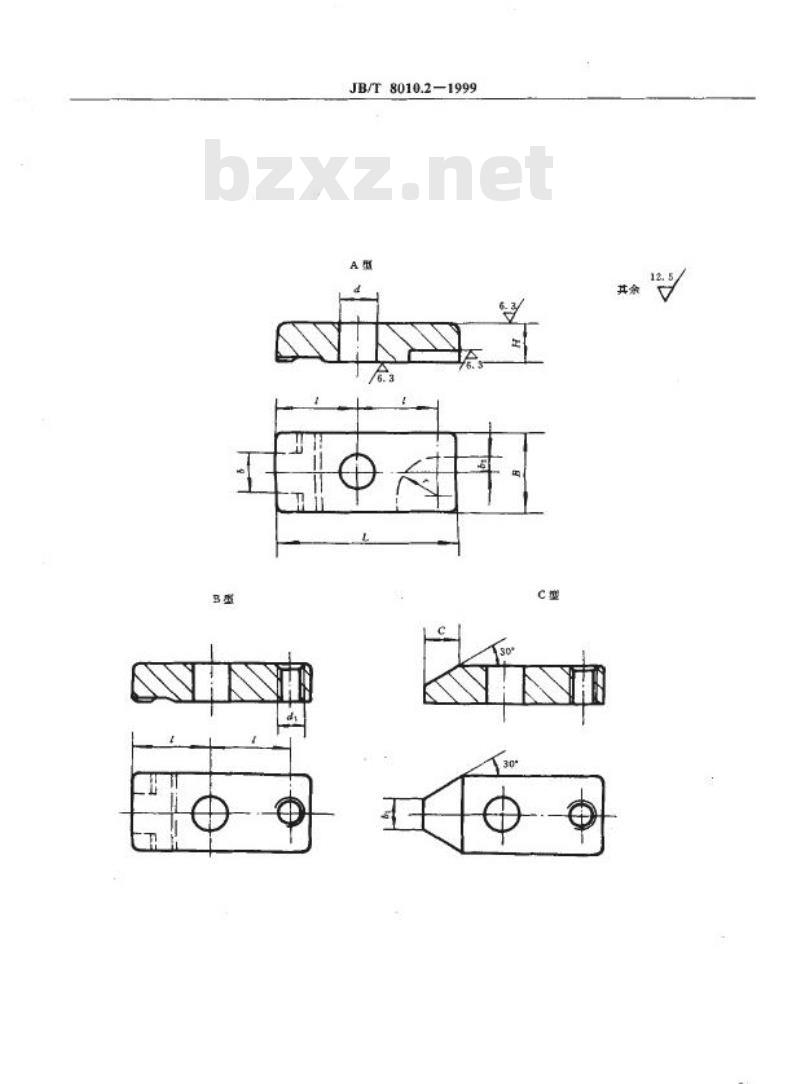

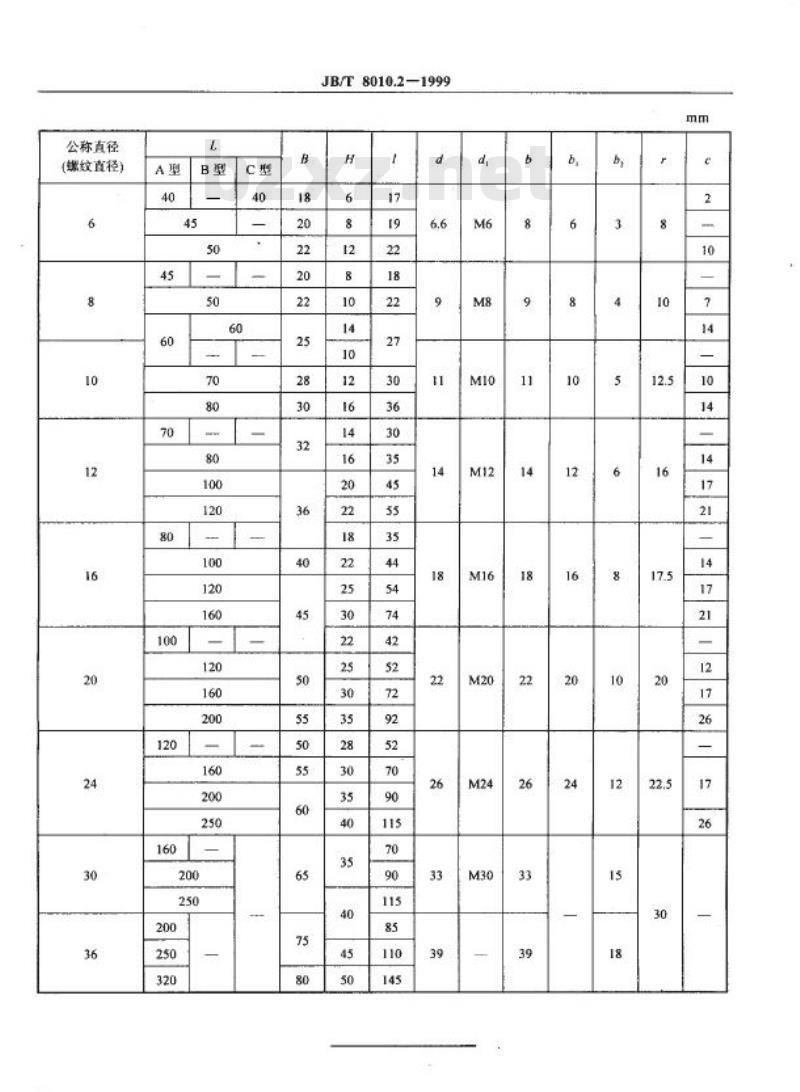

中华人民共和国机械行业标准 机床夹具零件及部件——转动压板 (The parts and units of jigs and fixtures: Turning clamp plate) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了适用于螺纹规格为 M6～M36 的转动压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示。 | 螺纹规格 | 端纹直径 d (mm) | 宽度 b (mm) | 高度 H (mm) | | :--- | :--- | :--- | :--- | | M6 | 6.6 | 8 | 6 | | M8 | 8 | 9 | 8 | | M10 | 10 | 11 | 10 | | M12 | 12 | 14 | 12 | | M16 | 16 | 18 | 14 | | M20 | 20 | 22 | 16 | | M24 | 24 | 26 | 20 | | M30 | 30 | 33 | 22 | | M36 | 36 | 39 | 25 | 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件：按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 公称直径=6mm、L=45mm 的 A 型转动压板： 压板A6×45 JB/T 8010.2-1999
