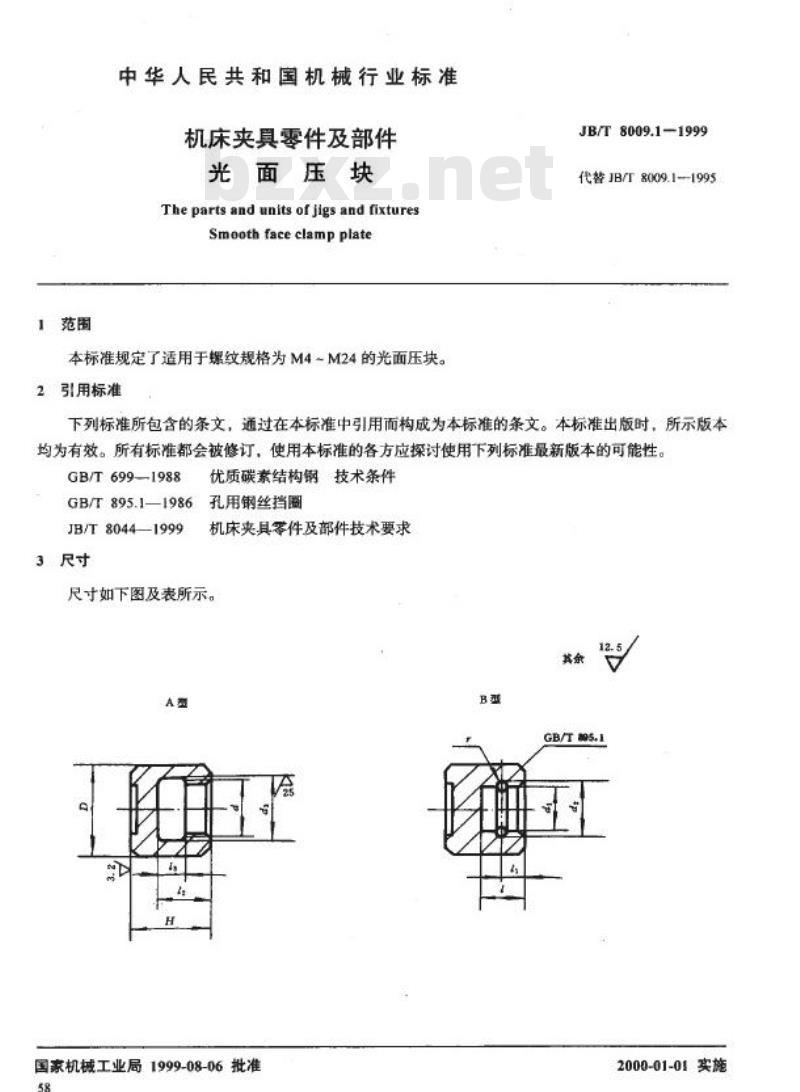

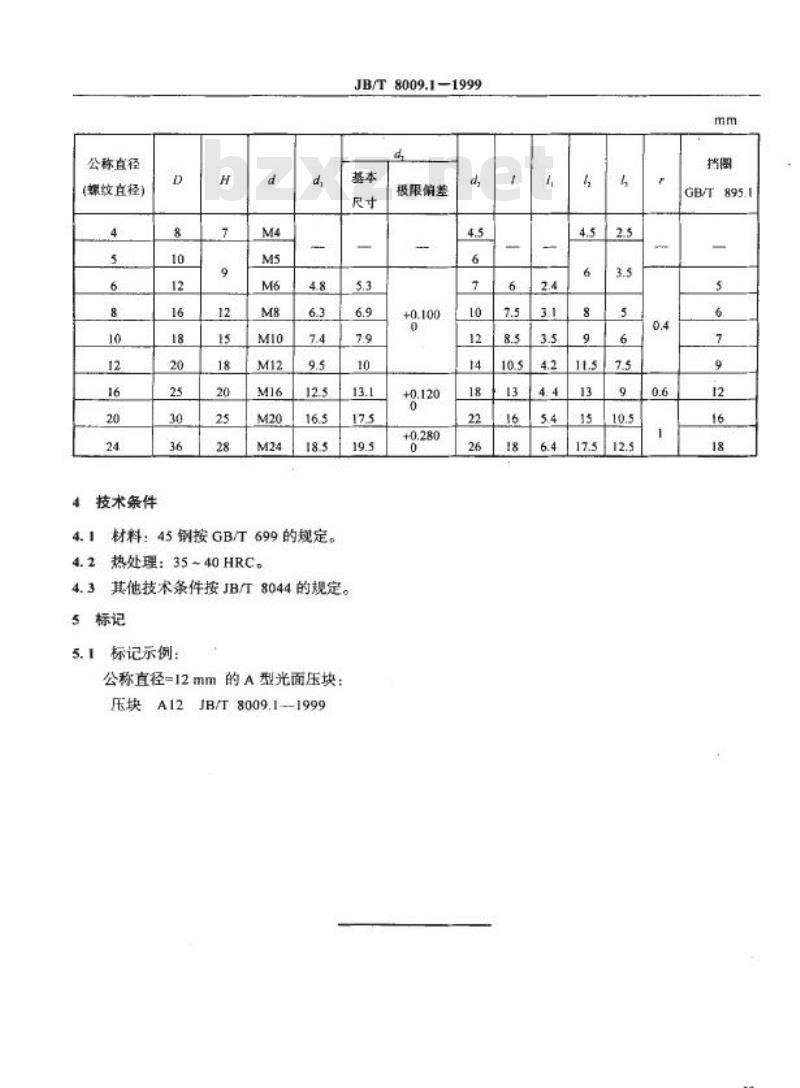

中华人民共和国机械行业标准 机床夹具零件及部件：光面压块 (The parts and units of jigs and fixtures: Smooth face clamp plate) JB/T 8009.1—1999 1 范围 本标准规定了适用于螺纹规格为 M4~M24 的光面压块。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699 优质碳素结构钢技术条件 GB/T 895.1 孔用钢丝挡圈 JB/T 8044 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示。 A型： 公称直径 | d | H M4 | 4.8 | 3.5 M5 | 6.3 | 4.2 M6 | 7.4 | 5.4 M8 | 9.5 | 6.4 M10 | 12.5 | 7.5 M12 | 16.5 | 8.5 M16 | 18.5 | 10.5 M20 | 24.0 | 12.5 M24 | - | - B型： 公称直径 | d | H M4 | 4.5 | 3.1 M5 | 7.0 | 3.5 M6 | 10.0 | 4.2 M8 | 12.0 | 5.4 M10 | 14.0 | 6.4 M12 | 18.0 | 7.5 M16 | 22.0 | 8.5 M20 | 26.0 | 10.5 M24 | - | - 4 技术条件 4.1 材料：45钢按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 公称直径=12mm的A型光面压块：压块A12 JB/T 8009.1—1999
