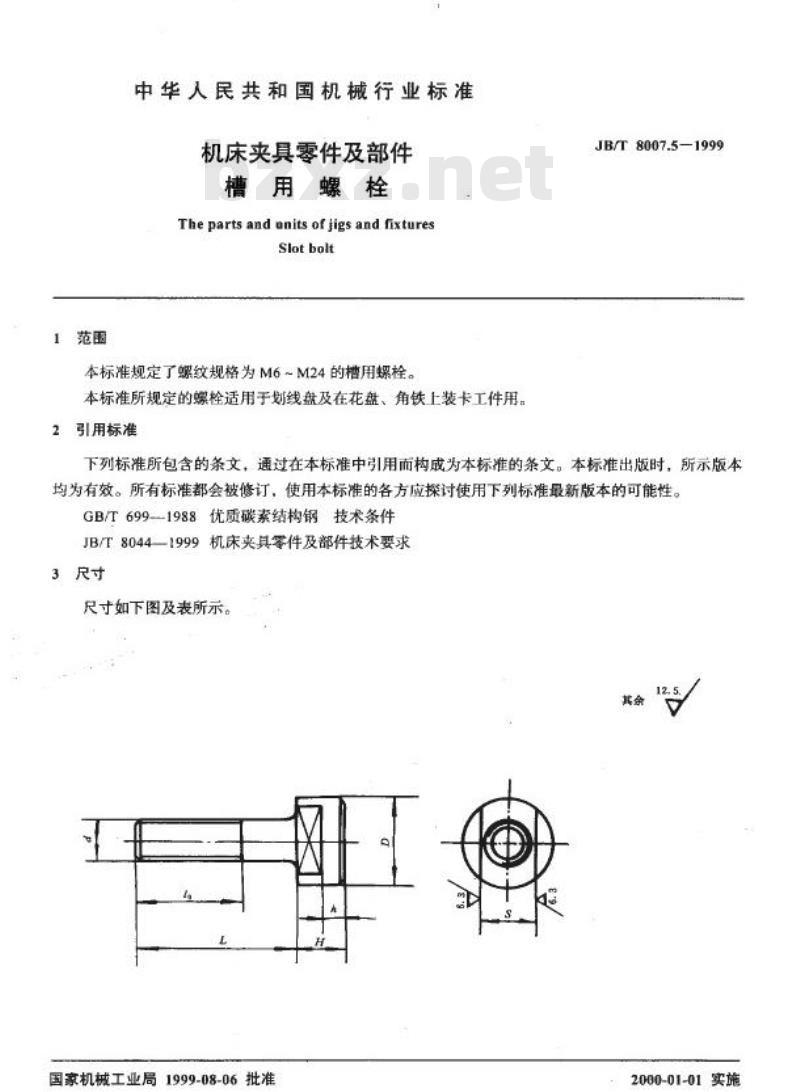

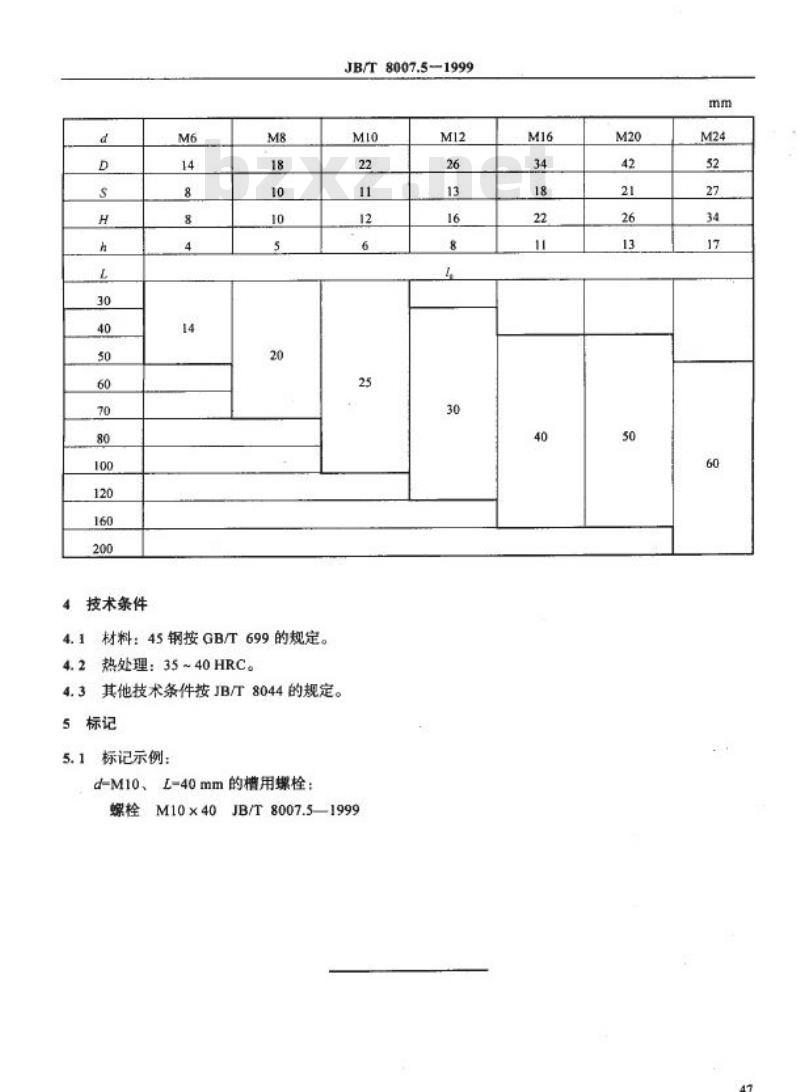

中华人民共和国机械行业标准 机床夹具零件及部件：槽用螺栓 标准编号：JB/T 8007.5-1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了螺纹规格为M6~M24的槽用螺栓。本标准所规定的螺栓适用于划线盘及在花盘、角铁上装卡工件用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： | 规格 | d | D | s | H | L | | :--- | :--- | :--- | :--- | :--- | :--- | | M6 | 14 | 8 | 8 | 4 | 14 | | M8 | 18 | 10 | 10 | 5 | 20 | | M10 | 22 | 12 | 6 | - | 25 | | M12 | 26 | 13 | 16 | 8 | 30 | | M16 | 34 | 18 | 22 | 11 | 40 | | M20 | 42 | 21 | 26 | 13 | 50 | | M24 | 52 | 27 | 34 | 17 | 60 | 4 技术条件 4.1 材料：45钢按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： d-M10、L-40mm的槽用螺栓： JB/T 8007.5-1999 M10×40
