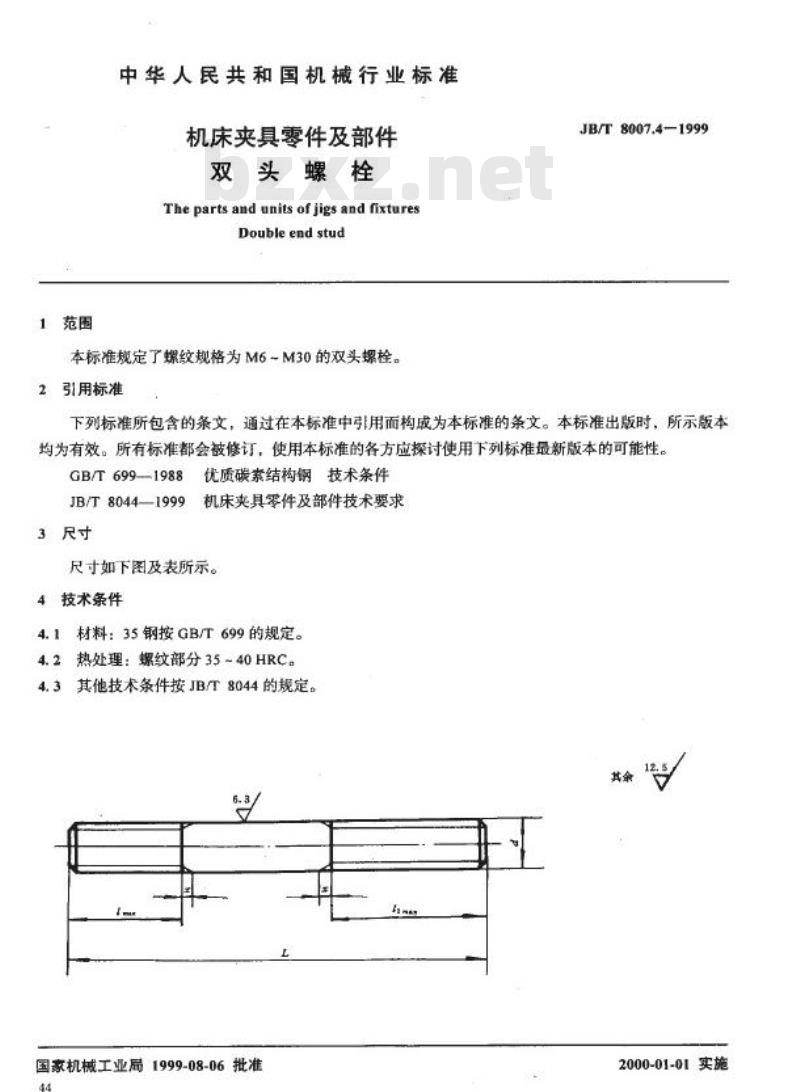

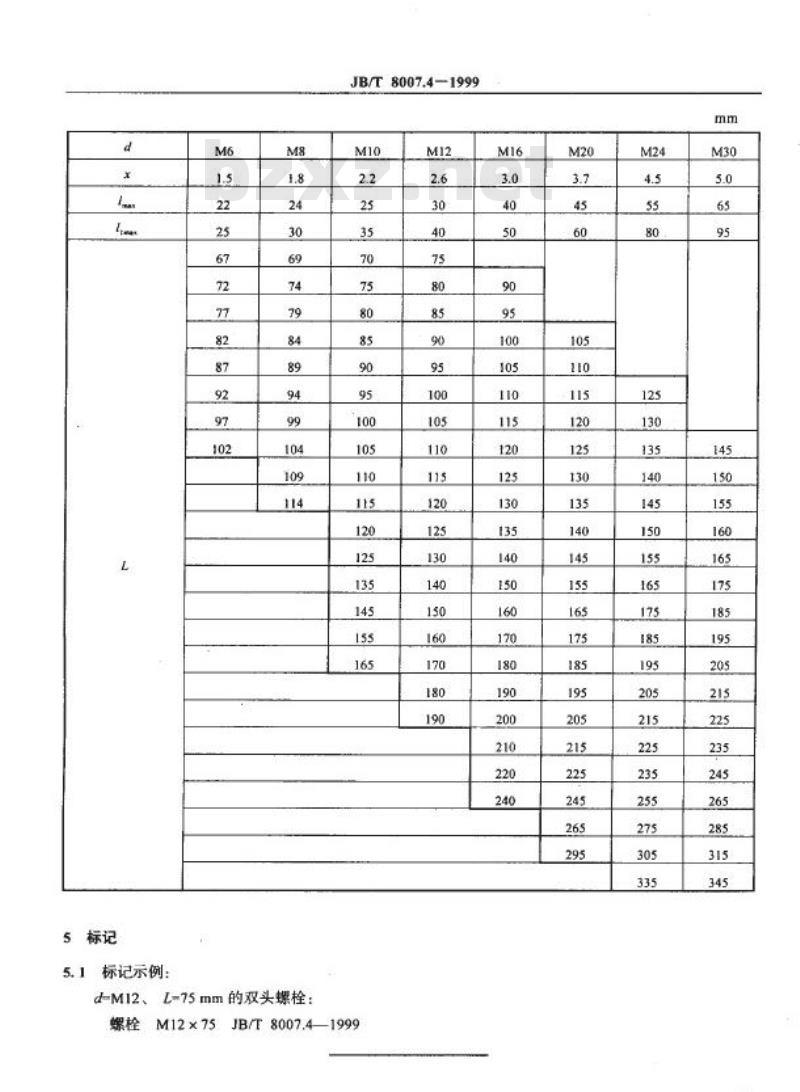

中华人民共和国机械行业标准 机床夹具零件及部件——双头螺栓 (JB/T 8007.4—1999) 1 范围 本标准规定了螺纹规格为M6~M30的双头螺栓。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： | 规格 (d) | 螺距 (x) | 可选长度 (L) 系列 (mm) | | :--- | :--- | :--- | | M6 | 1.5 | 22, 25, 67, 72, 77, 82, 87, 92, 97, 102 | | M8 | 1.8 | 24, 30, 69, 74, 79, 84, 89, 94, 99, 104, 109, 114 | | M10 | 2.2 | 25, 35, 70, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 135, 145, 155, 165 | | M12 | 2.6 | 30, 40, 75, 80, 85, 90, 95, 100, 105, 110, 115, 120, 125, 130, 140, 150, 160, 170, 180, 190 | | M16 | 3.0 | 40, 50, 90, 95, 100, 105, 110, 115, 120, 125, 130, 135, 140, 150, 160, 170, 180, 190, 200, 210, 220, 240 | | M20 | 3.7 | 45, 60, 105, 110, 115, 120, 125, 130, 135, 140, 145, 155, 165, 175, 185, 195, 205, 215, 225, 245, 265, 295 | | M24 | 4.5 | 55, 80, 125, 130, 135, 140, 145, 150, 155, 165, 175, 185, 195, 205, 215, 225, 235, 255, 275, 305, 335 | | M30 | 5.0 | 65, 95, 145, 150, 155, 160, 165, 175, 185, 195, 205, 215, 225, 235, 245, 265, 285, 315, 345 | 4 技术条件 4.1 材料：35钢按GB/T 699的规定。 4.2 热处理：螺纹部分35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： M12×75 JB/T 8007.4-1999
