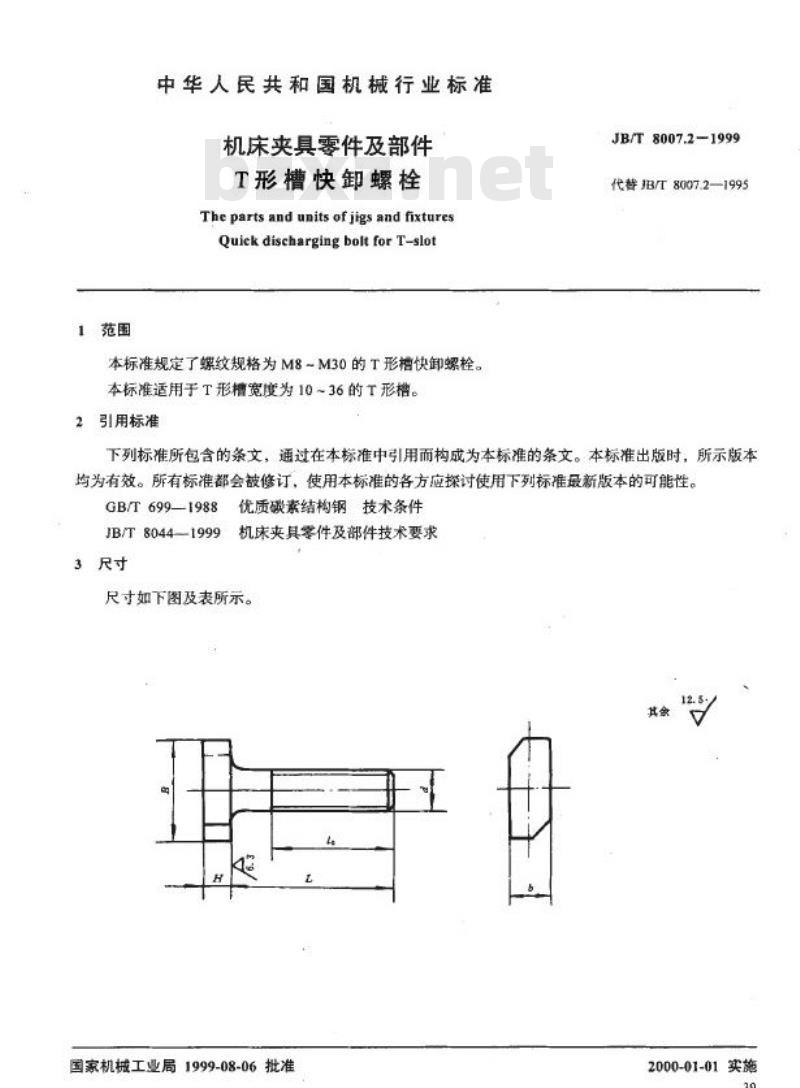

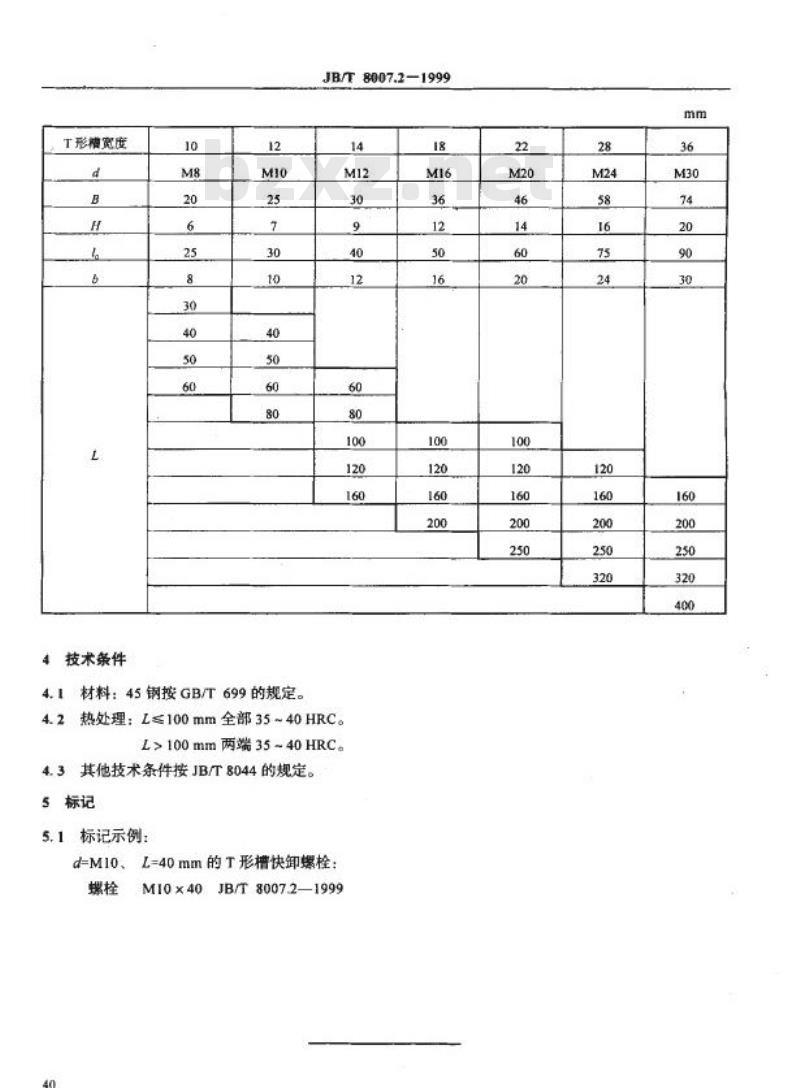

中华人民共和国机械行业标准 机床夹具零件及部件：T形槽快卸螺栓 (JB/T 8007.2—1999) 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了螺纹规格为M8~M30的T形槽快卸螺栓。本标准适用于T形槽宽度为10~36的T形槽。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下表所示（d为螺纹规格，B为宽度，H为高度，L为长度）： | 螺纹规格(d) | 宽度(B) | 高度(H) | 长度(L) 选项 | | :--- | :--- | :--- | :--- | | M8 | 20 | 12 | 25, 40, 50, 60 | | M10 | 25 | 14 | 30, 40, 50, 60, 80 | | M12 | 30 | 18 | 40, 60, 80, 100, 120, 160 | | M16 | 36 | 22 | 50, 100, 120, 160, 200 | | M20 | 46 | 28 | 60, 100, 120, 160, 200, 250 | | M24 | 58 | 32 | 75, 120, 160, 200, 250, 320 | | M30 | 74 | 36 | 90, 160, 200, 250, 320, 400 | 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：L≤100mm全部35~40HRC；L>100mm两端35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： d=M10、L=40mm的T形槽快卸螺栓：M10×40 JB/T 8007.2—1999
