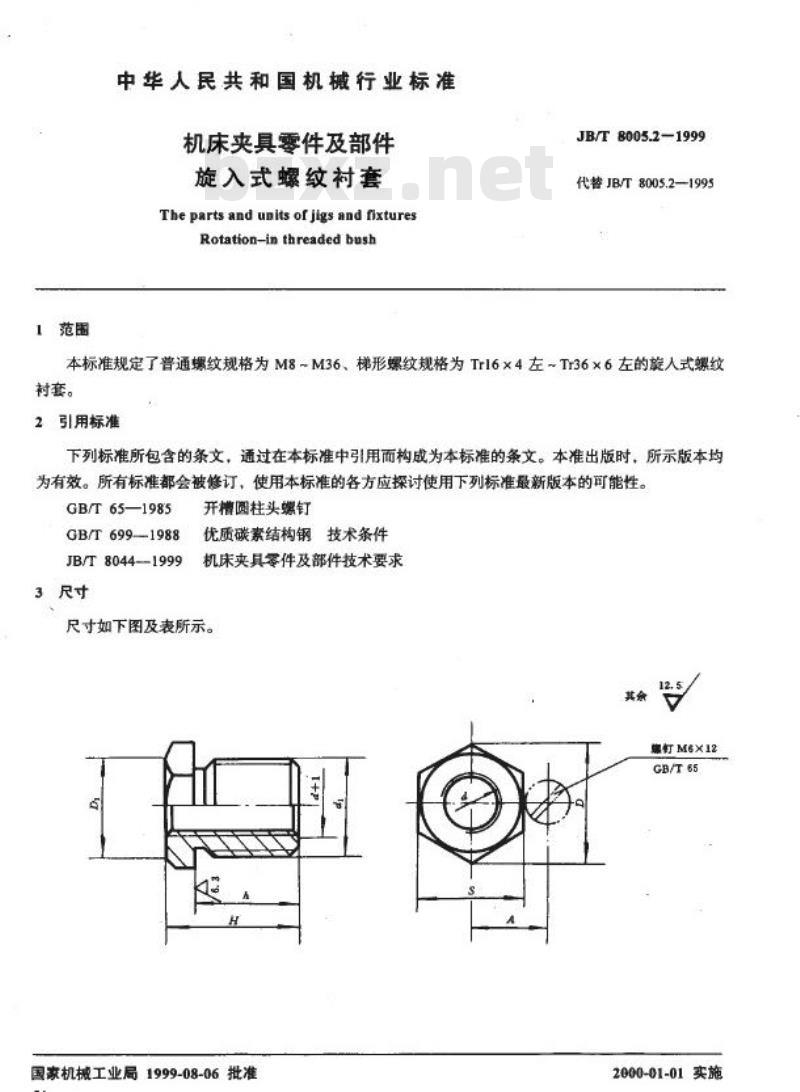

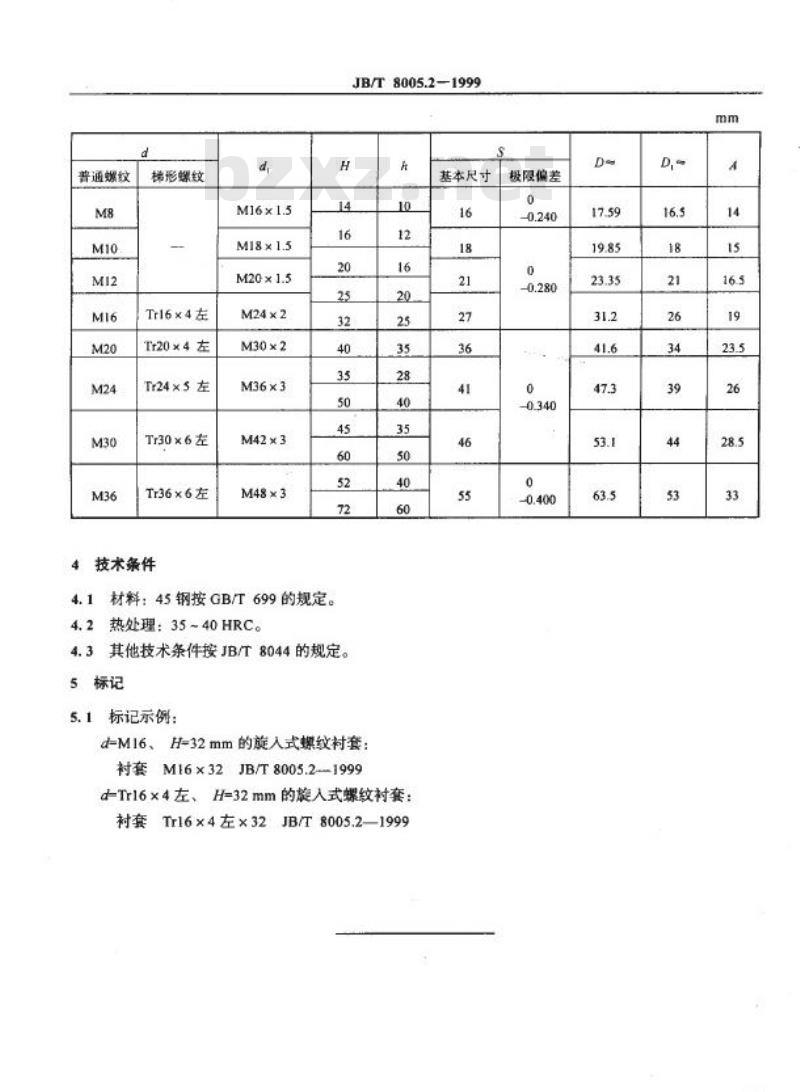

中华人民共和国机械行业标准 机床夹具零件及部件 旋入式螺纹衬套 The parts and units of jigs and fixtures JB/T 8005.2—1999 代替 JB/T 8005.2—1995 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了普通螺纹规格为 M8~M36、梯形螺纹规格为 Tr16×4左~Tr36×6左的旋入式螺纹衬套。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 65—1985 开槽圆柱头螺钉 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 普通螺纹尺寸表如下所示： | 规格 | d (mm) | H (mm) | D (mm) | D1 (mm) | 极限偏差 | | :--- | :--- | :--- | :--- | :--- | :--- | | M8 | 8 | 14 | 17.59 | 16.5 | 0 | | M10 | 10 | 16 | 19.85 | 18 | 0.240 | | M12 | 12 | 20 | 23.35 | 21 | 0 | | M16 | 16 | 25 | 31.2 | 26 | 0.280 | | M20 | 20 | 32 | 41.6 | 34 | 0 | | M24 | 24 | 40 | 47.3 | 39 | 0.340 | | M30 | 30 | 50 | 53.1 | 44 | 0 | | M36 | 36 | 60 | 63.5 | 53 | 0.400 | 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： - d-M16、H=32mm 的旋入式螺纹衬套：衬套M16×32JB/T8005.2—1999 - Tr16×4左、H=32.0mm 的旋入式螺纹衬套：衬套Tr16×4左×32JB/T8005.2—1999
