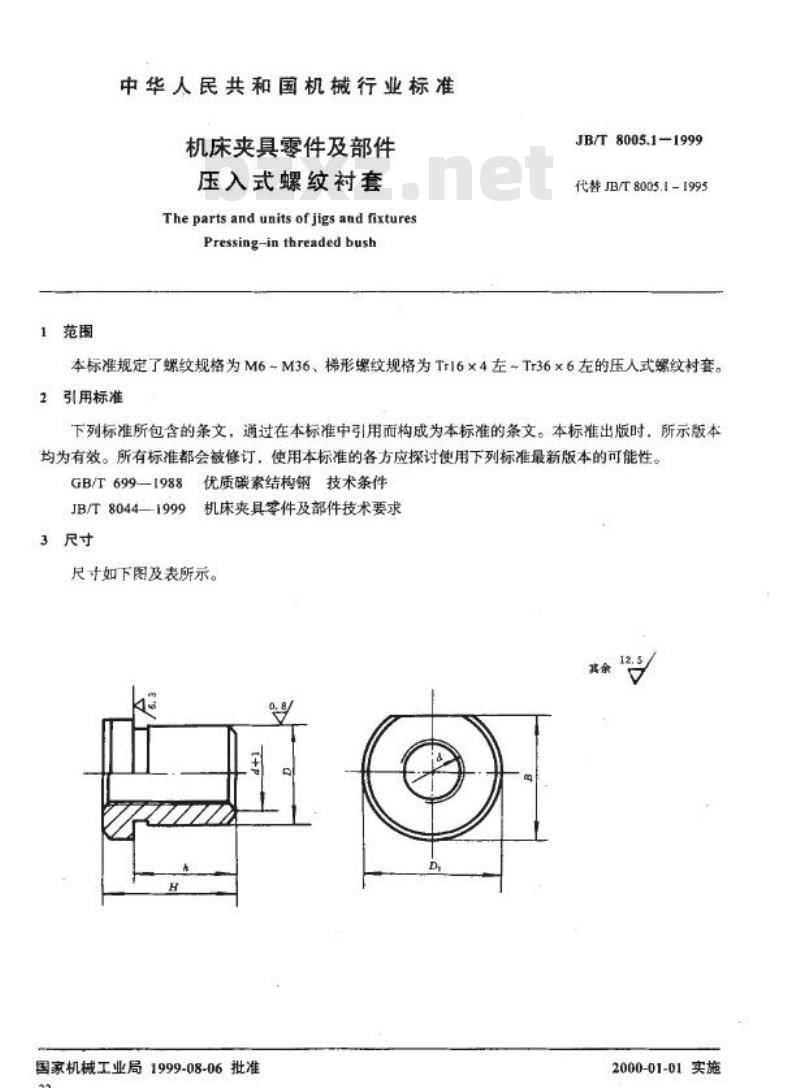

中华人民共和国机械行业标准 JB/T 8005.1-1999 压入式螺纹衬套 (代替 JB/T 8005.1-1995) 1 范围 本标准规定了螺纹规格为 M6~M36、梯形螺纹规格为 Tr16×4左~Tr36×6左的压入式螺纹衬套。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 普通螺纹尺寸： - M6: d=6, D=12, H=10 - M8: d=8, D=14, H=12 - M10: d=10, D=16, H=16 - M12: d=12, D=20, H=20 - M16: d=16, D=25, H=25 - M20: d=20, D=30, H=32 - M24: d=24, D=35, H=40 - M30: d=30, D=42, H=50 - M36: d=36, D=50, H=60 梯形螺纹尺寸： - Tr16×4左 - Tr20×4左 - Tr24×5左 - Tr30×6左 - Tr36×6左 4 技术条件 4.1 材料：45钢按 GB/T 699 的规定。 4.2 热处理：35~40 HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： d-M16、H=32mm 的压入式螺纹衬套：衬套M16×32JB/T 8005.1—1999 d-Tr16×4左、H=32mm 的压入式螺纹衬套：衬套Tr16×4左×32JB/T 8005.1—1999
