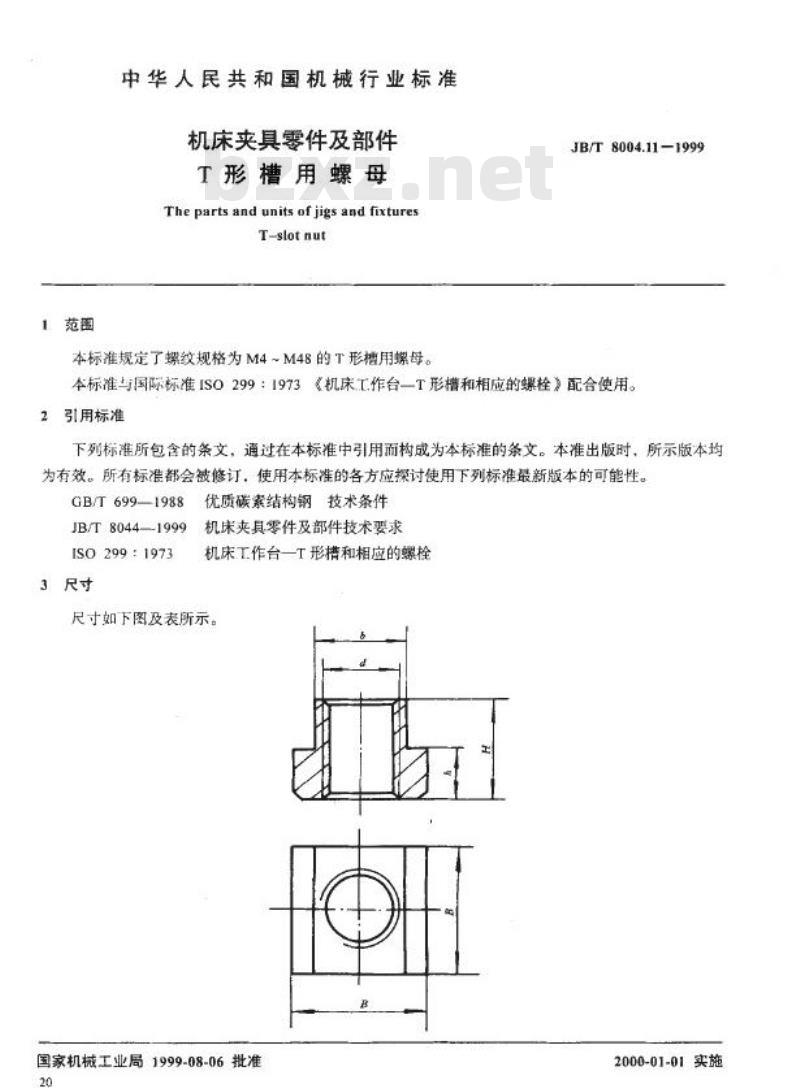

JB/T 8004.11—1999 中华人民共和国机械行业标准 机床夹具零件及部件——T形槽用螺母 (The parts and units of jigs and fixtures—T-slot nut) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为 M4~M48 的 T 形槽用螺母。本标准与国际标准 ISO 299:1973《机床工作台—T形槽和相应的螺栓》配合使用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 JB/T 8044—1999 ISO 299:1973 3 尺寸 机床工作台—T形槽和相应的螺栓尺寸如下表所示： 螺纹规格 | 基本尺寸 | 极限偏差 ---|---|--- M4 | 5 | 0.3 M5 | 6 | 0.5 M6 | 8 | 0.3 M8 | 10 | 0.6 M10 | 12 | -0.4 M12 | 14 | 0.7 M16 | 18 | -0.4 M20 | 22 | 0.8 4 技术条件 4.1 材料：优质碳素结构钢，按 GB/T 699 的规定。 4.2 热处理：35~40 HRC。 4.3 其他技术条件按 JB/T 8044。 5 标记 5.1 标记示例： d-M20 的 T形槽用螺母： 螺母M20 JB/T 8004.11—1999
