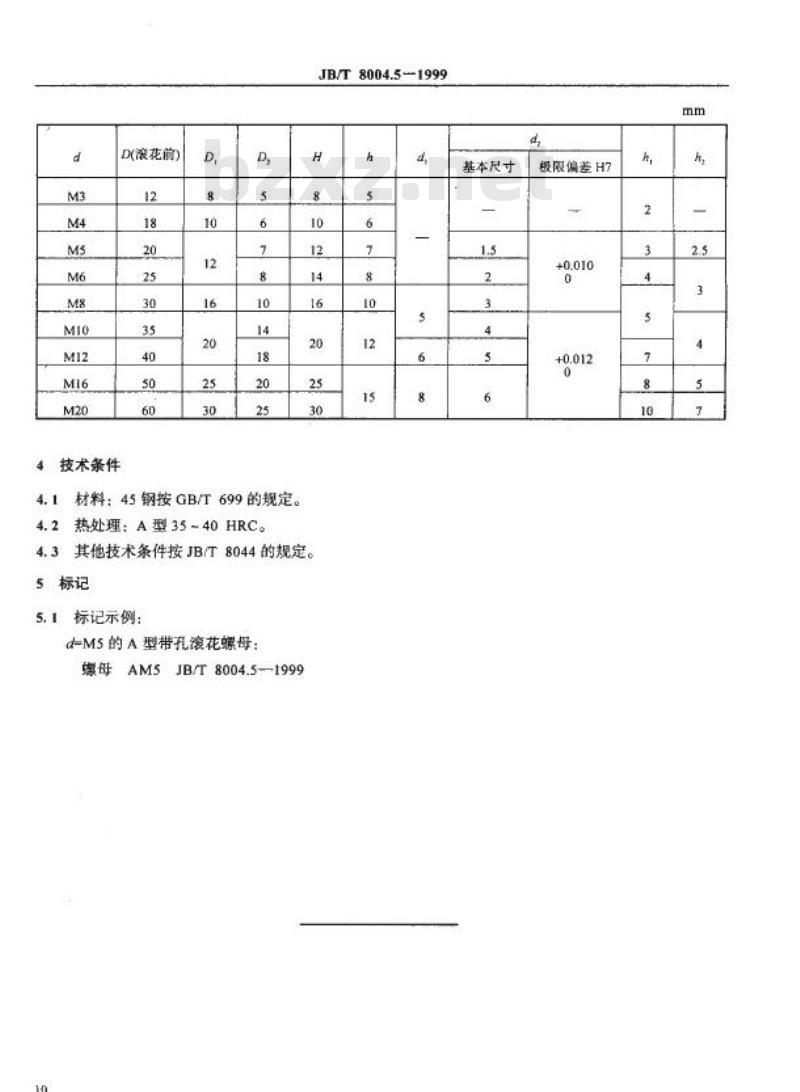

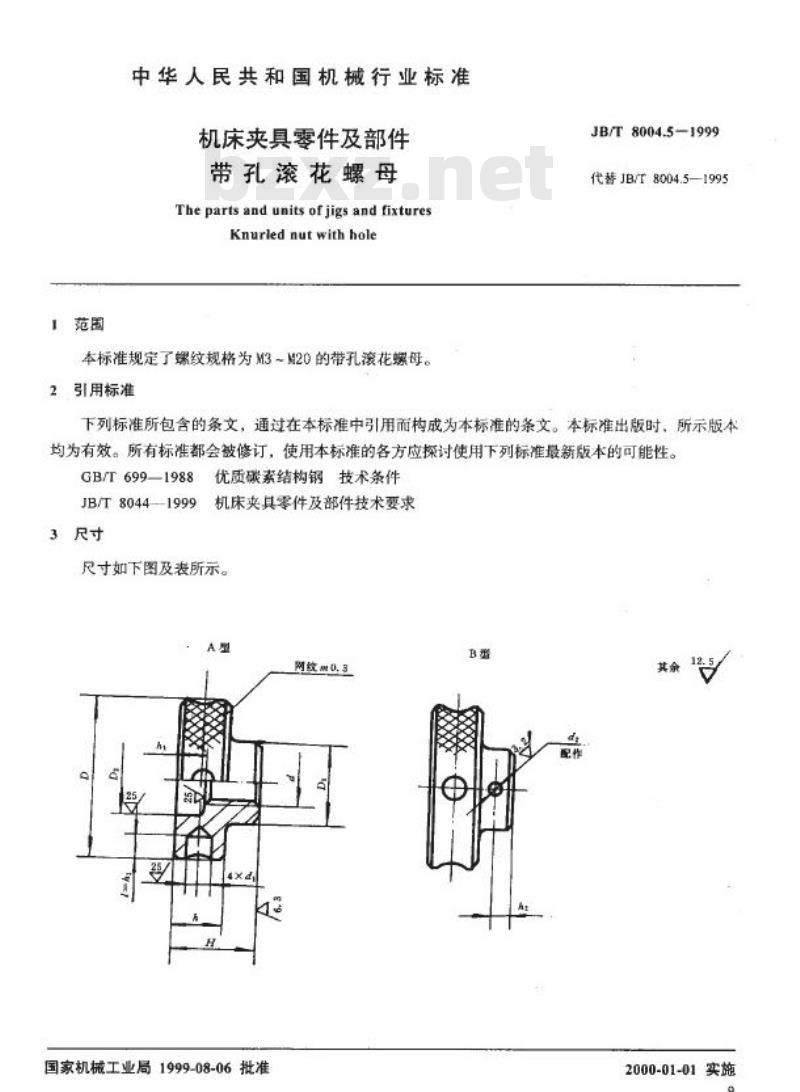

中华人民共和国机械行业标准 机床夹具零件及部件：带孔滚花螺母 (The parts and units of jigs and fixtures: Knurled nut with hole) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 发布 1 范围 本标准规定了螺纹规格为M3~M20的带孔滚花螺母。 2 引用标准 JB/T8004.5-1999（代替 JB/T8004.5—1995） 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T699—1988 优质碳素结构钢技术条件 JB/T8044—1999 机床夹具零件及部件技术要求 3 尺寸 机床夹具零件及部件技术要求，尺寸如下图及表所示。 主要规格参数参考： - 螺纹规格 (d)：M3, M4, M5, M6, M8, M10, M12, M16, M20 - 尺寸参数 (d)：8, 10, 12, 14, 16, 20, 25, 30 - 滚花前直径 (D)：12, 18, 20, 25, 30, 35, 40, 50, 60 - 其他直径 (D)：5, 6, 8, 10, 12, 16, 18, 20, 25, 30 4 技术条件 4.1 材料：45钢，按GB/T699的规定。 热处理：A型 35~40HRC。 4.3 其他技术条件按JB/T8044的规定。 5 标记 5.1 标记示例： d-M5的A型带孔滚花螺母：[厂家代号]-M5-JB/T8004.5-1999
