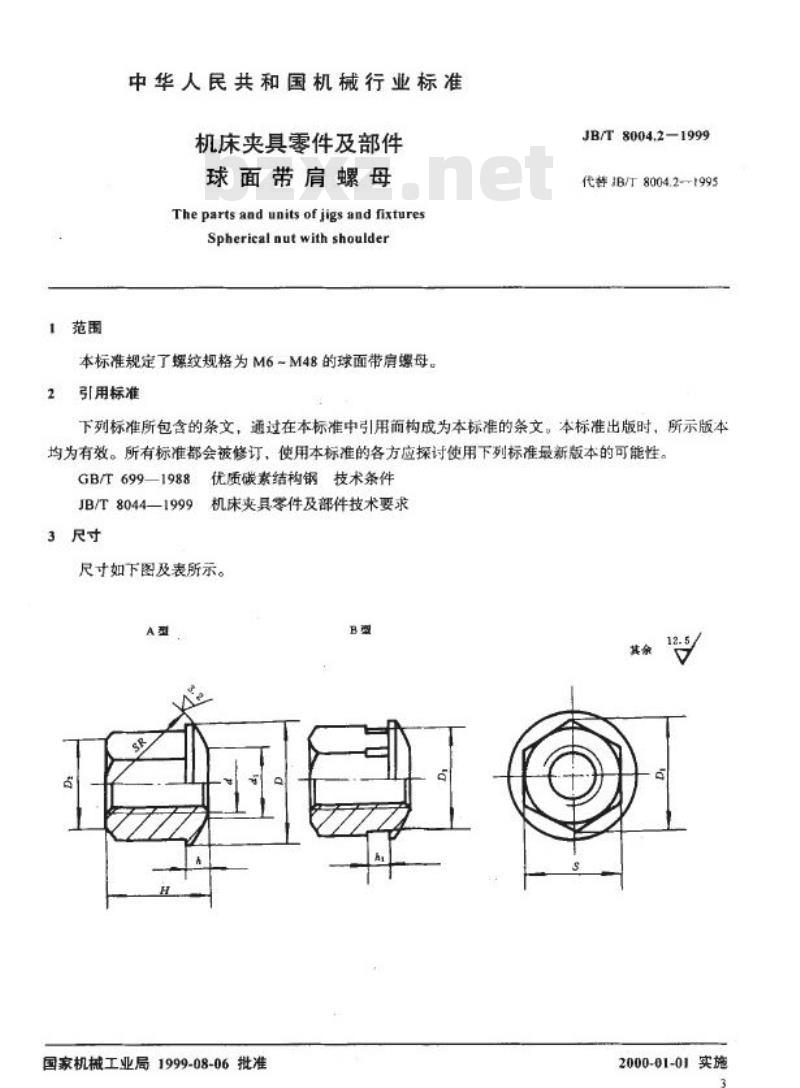

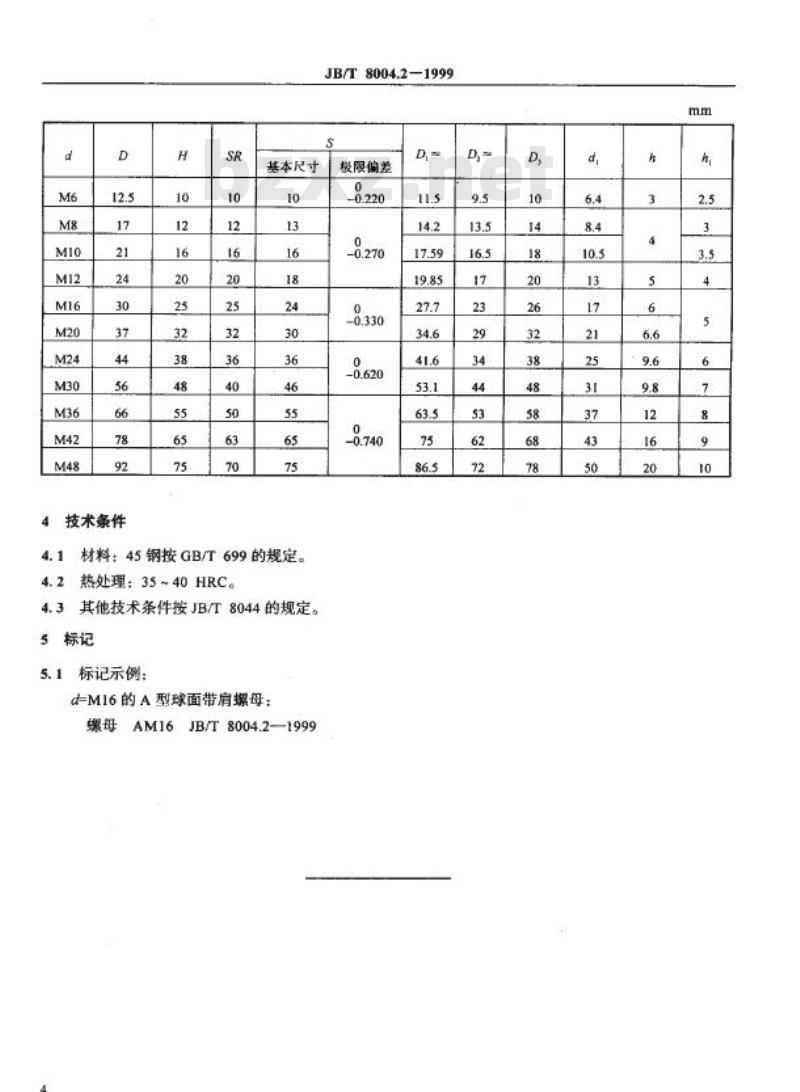

中华人民共和国机械行业标准 机床夹具零件及部件：球面带肩螺母 The parts and units of jigs and fixtures: Spherical nut with shoulder ICS 25.080.01 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为 M6~M48 的球面带肩螺母。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - JB/T 8004.2—1999 (或代等 JB/T 8004.2—1995) - GB/T 699-1988 优质碳素结构钢技术条件 - JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸参数如下（对应规格 M6~M48）： - 螺纹规格 (d): M6, M8, M10, M12, M16, M20, M24, M30, M36, M42, M48 - 尺寸 D: 12.5, 17, 21, 24, 30, 37, 44, 56, 66, 78, 92 - 尺寸 D1: 11.5, 14.2, 17.59, 19.85, 27.7, 34.6, 41.6, 53.1, 63.5, 75, 86.5 - 尺寸 D2: 9.5, 13.5, 16.5, 17, 23, 29, 34, 44, 53, 62, 72 - 尺寸 H: 10, 12, 16, 20, 25, 32, 38, 48, 55, 65, 75 - 尺寸 SR: 10, 12, 16, 20, 25, 32, 36, 40, 50, 63, 70 - 尺寸 A: 3, 4, 5, 6, 6.6, 9.6, 9.8, 12, 16, 20 - 尺寸 a: 2.5, 3, 3.5, 4, 5, 6, 7, 8, 9, 10 - 尺寸 d: 6.4, 8.4, 10.5, 13, 17, 21, 25, 31, 37, 43, 50 - 极限偏差参考值: 0/-0.220, 0/0.270, 0/0.330, 0/0.620, 0/0.740 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件：按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 螺母 M16 A型 JB/T 8004.2—1999
