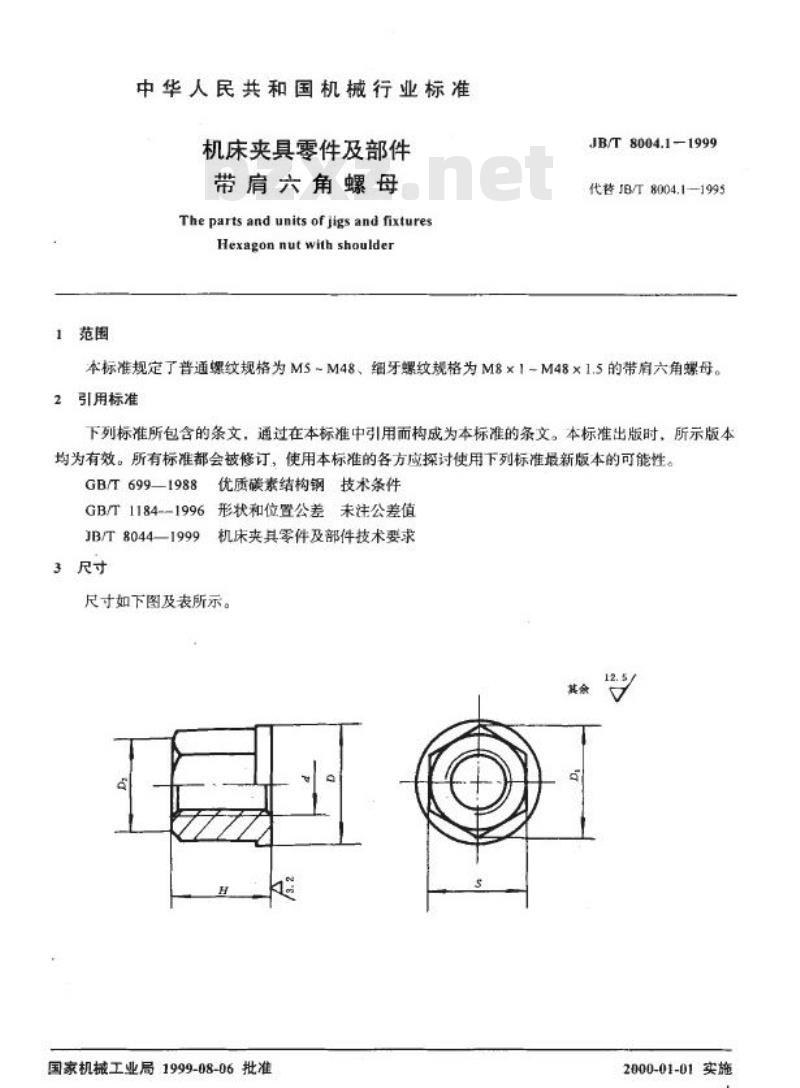

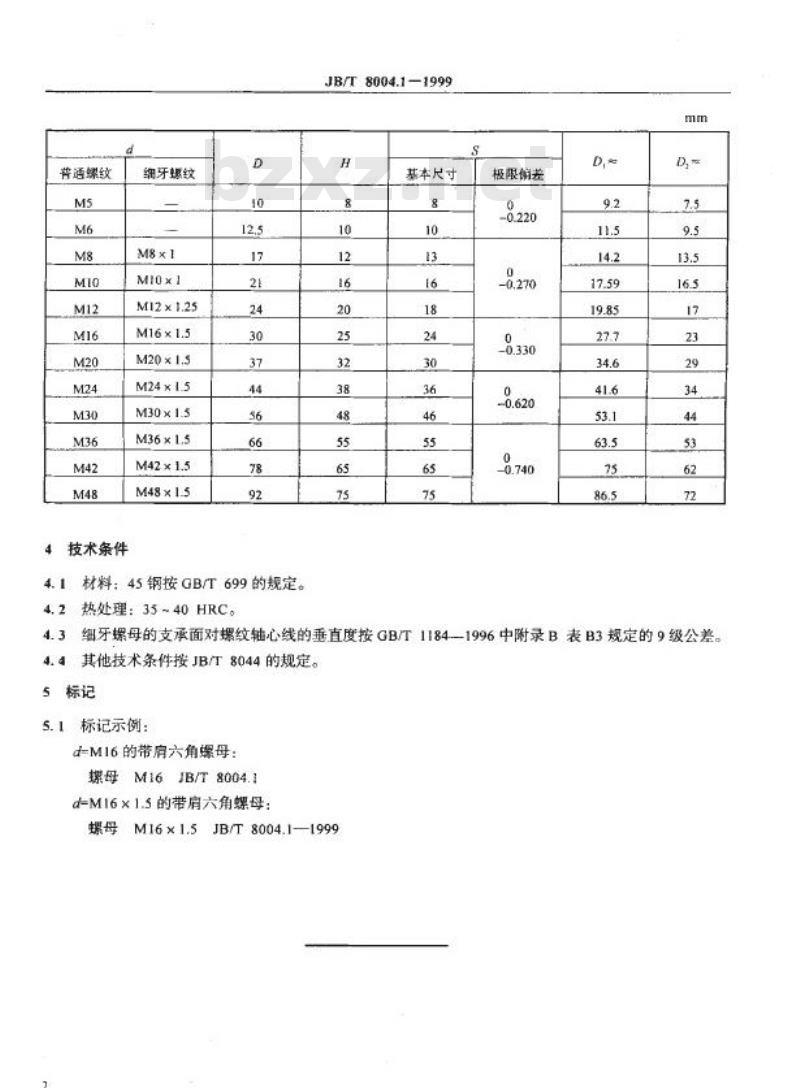

中华人民共和国机械行业标准 机床夹具零件及部件：带肩六角螺母 标准编号：JB/T 8004.1-1999（代替 JB/T 8004.1-1995） 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了普通螺纹规格为 M5~M48、细牙螺纹规格为 M8×1~M48×1.5 的带肩六角螺母。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 GB/T 1184—1996 形状和位置公差 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸包含普通螺纹（M5、M6、M8、M10、M12、M16、M20、M24、M30、M36、M42、M48）及细牙螺纹（M8×1、M10×1、M12×1.25、M16×1.5、M20×1.5、M24×1.5、M30×1.5、M36×1.5、M42×1.5、M48×1.5）的规格。相关尺寸指标包括直径D、高度H、基本尺寸、极限差、D1及d1。 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：35~40 HRC。 4.3 细牙螺母的支承面对螺纹轴心线的垂直度，按 GB/T 1184-1996 中附录 B 表 B3 规定的 9 级公差。 4.4 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： - d-M16 的带肩六角螺母：螺母M16JB/T8004.1 - d-M16×1.5 的带肩六角螺母：螺母M16×1.5JB/T8004.1-1999
