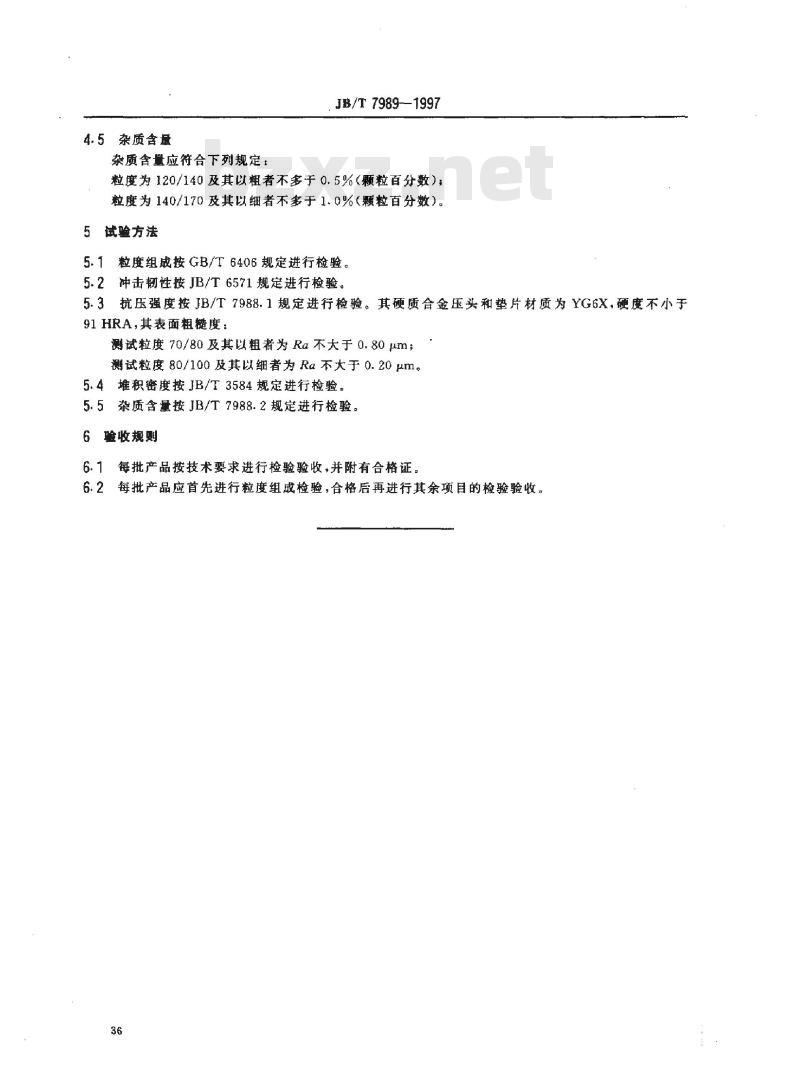

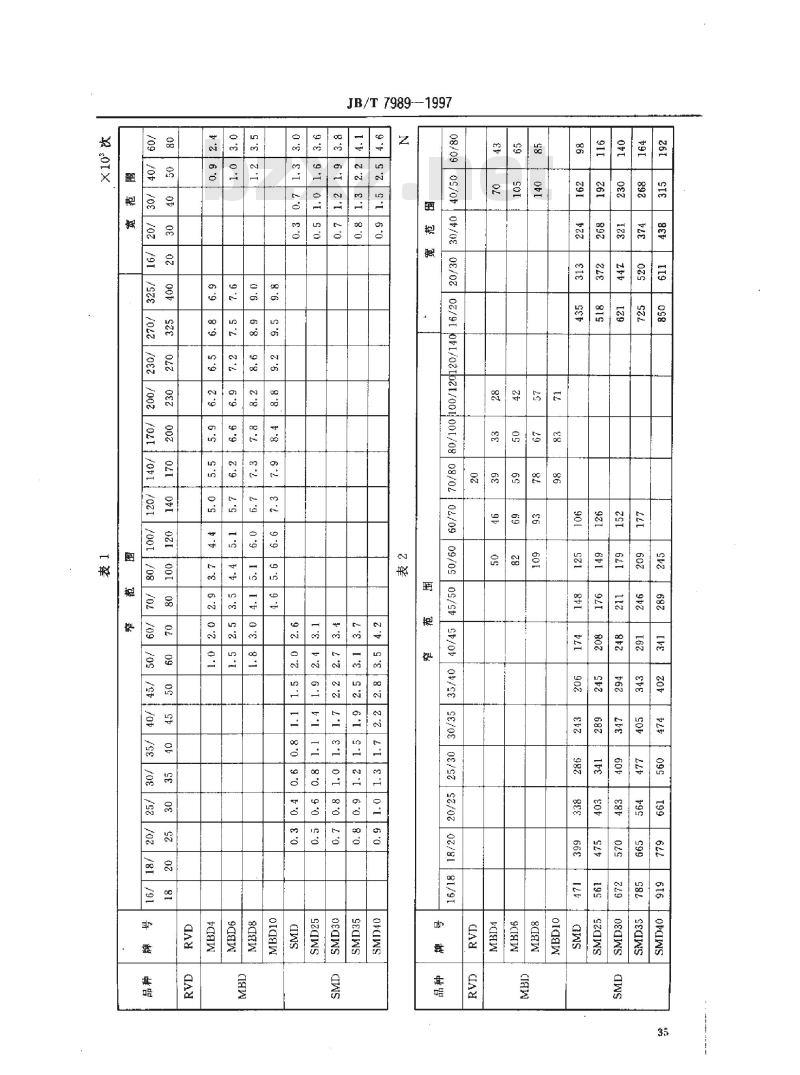

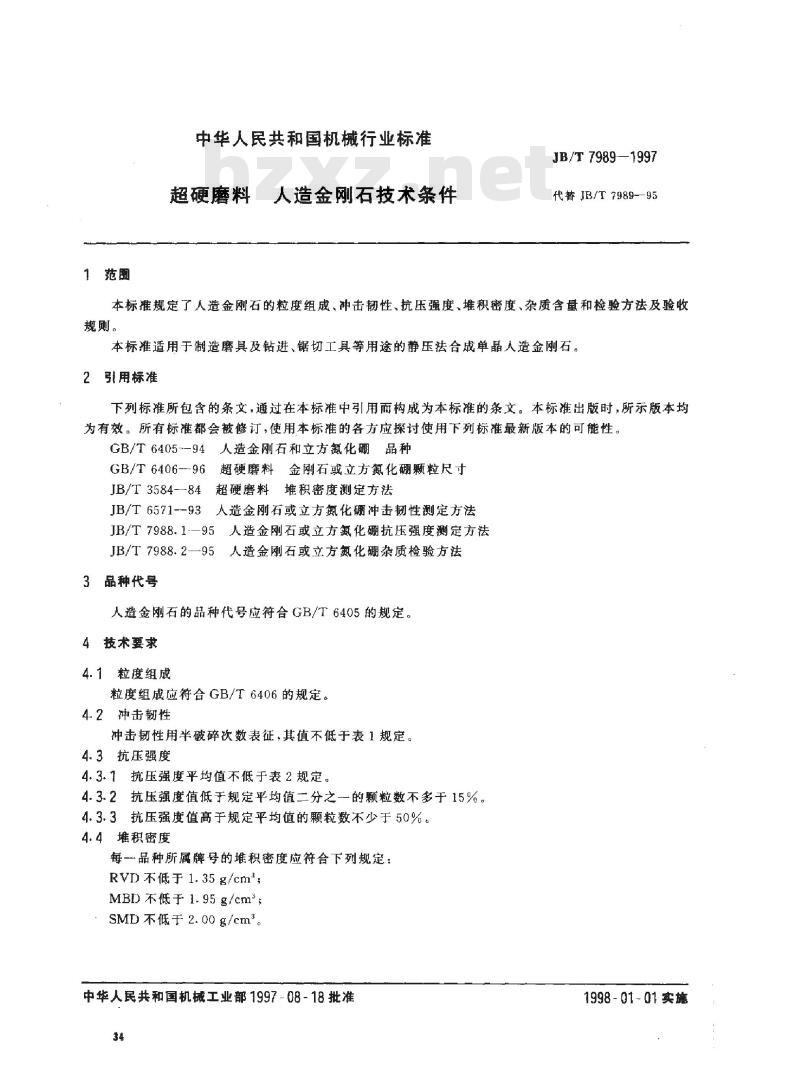

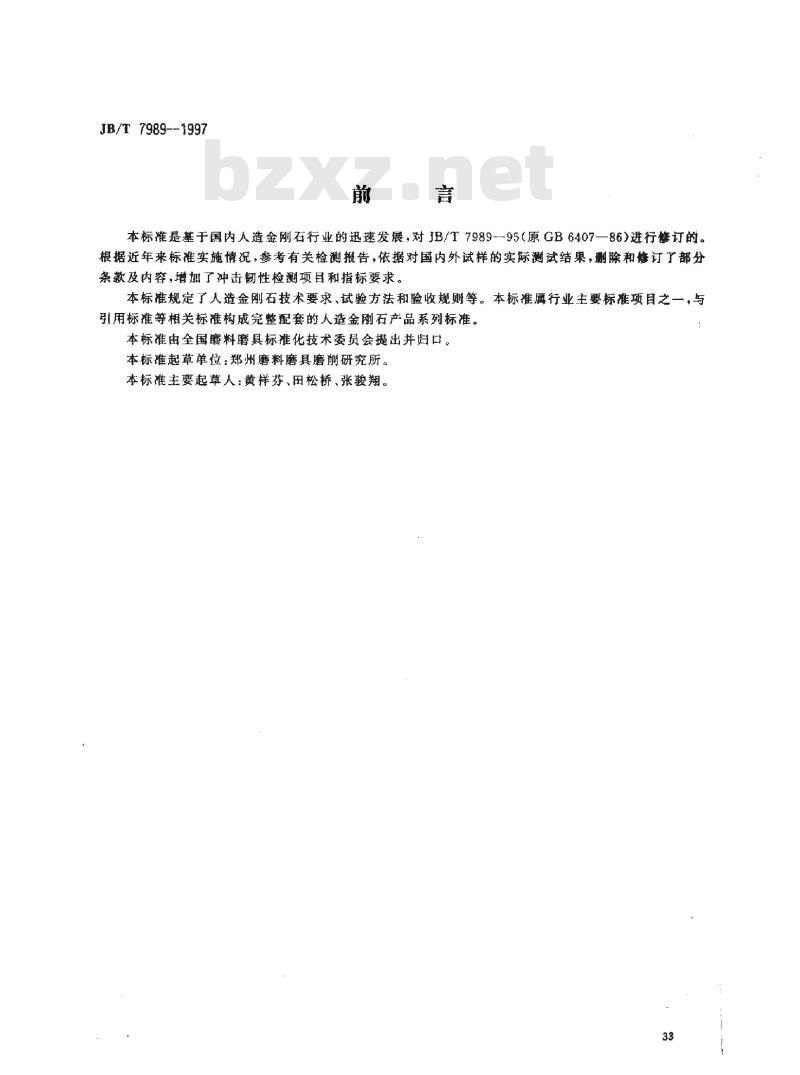

JB/T 7989—1997 超硬磨料 人造金刚石技术条件 代替 JB/T 7989-95 前言 本标准是基于国内人造金刚石行业的迅速发展，对 JB/T 7989—95（原 GB 6407—86）进行修订的。根据近年来标准实施情况，参考有关检测报告，依据对国内外试样的实际测试结果，测除和修订了部分条款及内容，增加了冲击韧性检测项目和指标要求。本标准规定了人造金刚石技术要求、试验方法和验收规则等。本标准属行业主要标准项目之一，与引用标准等相关标准构成完整配套的人造金刚石产品系列标准。本标准由全国磨料磨具标准化技术委员会提出并归口。 本标准起草单位：郑州磨料磨具磨削研究所。 本标准主要起草人：黄样芬、田松桥、张骏翔。 1 范围 本标准规定了人造金刚石的粒度组成、冲击韧性、抗压强度、堆积密度、杂质含量和检验方法及验收规则。 本标准适用于制造磨具及钻进、锯切工具等用途的静压法合成单晶人造金刚石。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6405—94 人造金刚石和立方氮化硼品种 GB/T 6406—96 超硬磨料人造金刚石或立方氮化硼颗粒尺寸 JB/T 3584—84 超硬磨料堆积密度测定方法 JB/T 6571—93 人造金刚石或立方氮化硼冲击韧性测定方法 JB/T 7988.1—95 人造金刚石或立方氮化硼抗压强度测定方法 JB/T 7988.2—95 人造金刚石或立方氮化硼杂质检验方法 3 品种代号 人造金刚石的品种代号应符合 GB/T 6405 的规定。 4 技术要求 4.1 粒度组成 粒度组成应符合 GB/T 6406 的规定。 4.2 冲击韧性 冲击韧性用半破碎次数表征，其值不低于表 1 规定。 4.3 抗压强度 4.3.1 抗压强度平均值不低于表 2 规定。 4.3.2 抗压强度值低于规定平均值二分之一的颗粒数不多于 15%。 4.3.3 抗压强度值高于规定平均值的颗粒数不少于 50%。 4.4 堆积密度 每一品种所属牌号的堆积密度应符合下列规定： RVD 不低于 1.35 g/cm³； MBD 不低于 1.95 g/cm³； SMD 不低于 2.00 g/cm³。 4.5 杂质含量 杂质含量应符合下列规定： 粒度为 120/140 及其以粗者不多于 0.5%（颗粒百分数）； 粒度为 140/170 及其以细者不多于 1.0%（颗粒百分数）。 5 试验方法 粒度组成按 GB/T 6406 规定进行检验。 5.1
