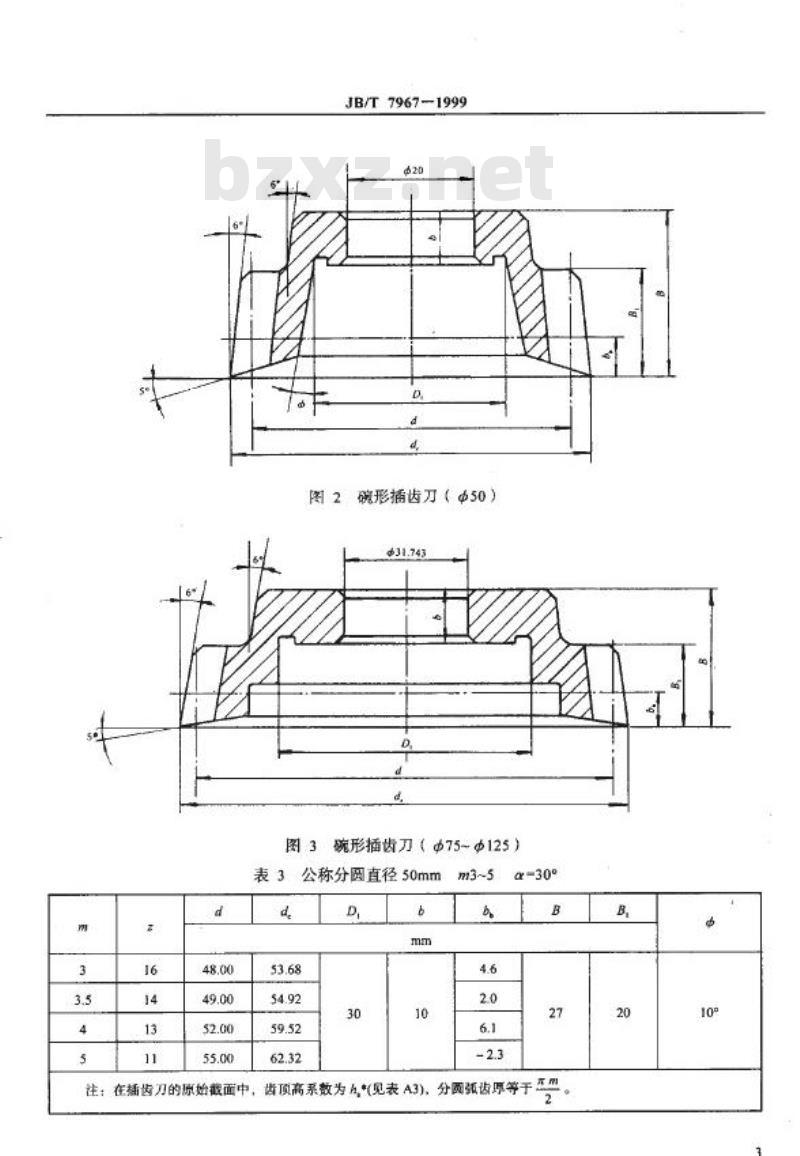

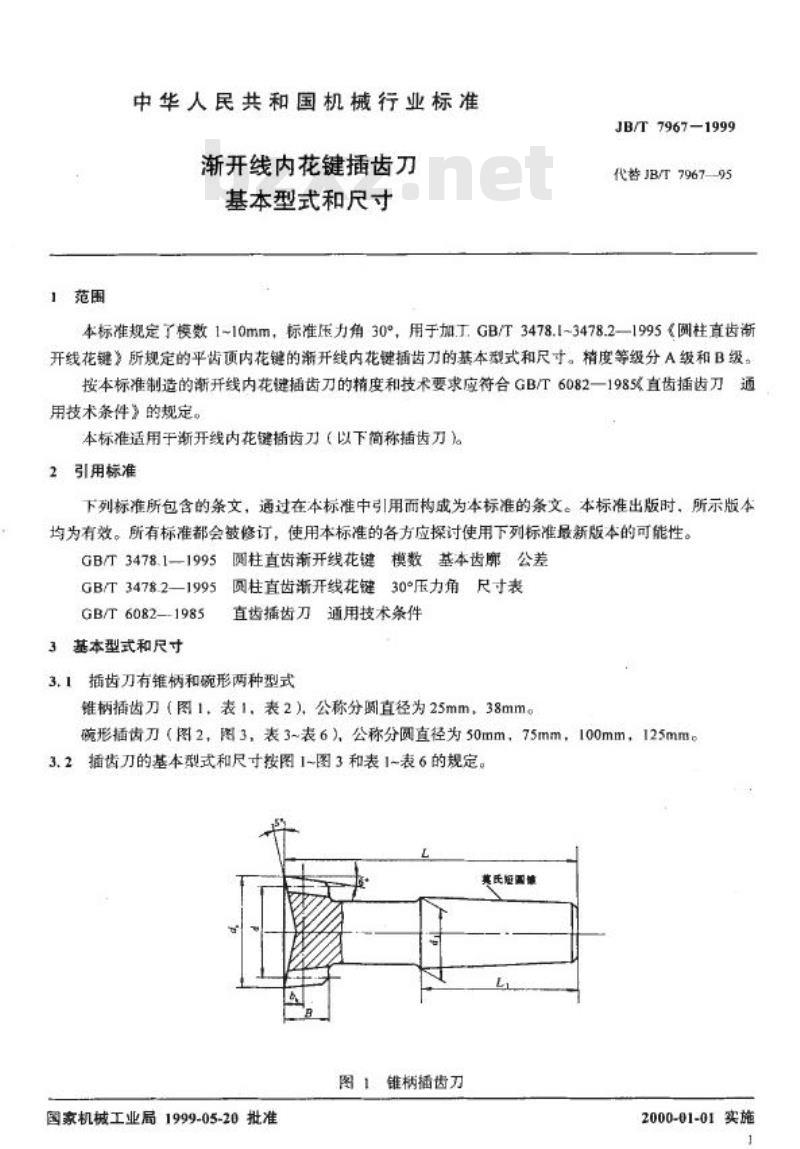

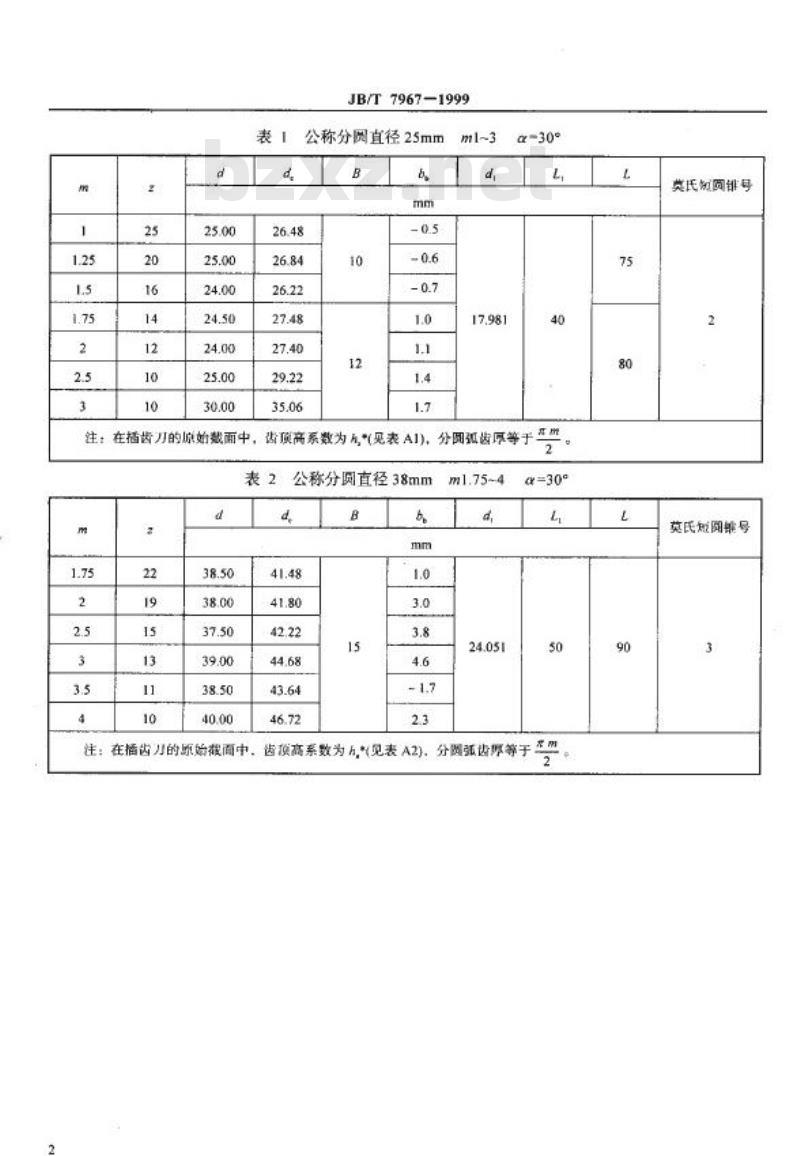

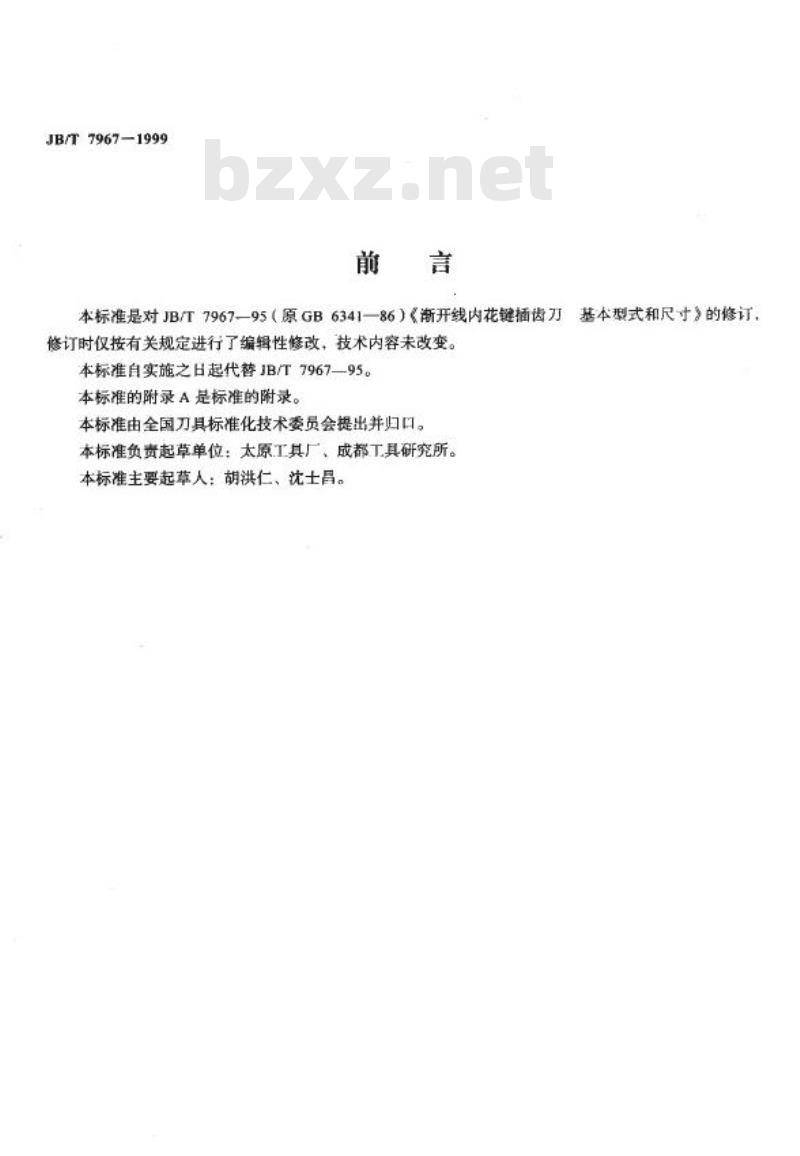

ICS 25.100 J41 JB 中华人民共和国机械行业标准 JB/T 7967-1999 渐开线内花键插齿刀 基本型式和尺寸 发布日期：1999-05-20 实施日期：2000-01-01 国家机械工业局 前言 本标准是对 JB/T 7967—95（原 GB 6341—86）《渐开线内花键插齿刀 基本型式和尺寸》的修订。修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准自实施之日起代替 JB/T 7967—95。本标准的附录 A 是标准的附录。 本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：太原工具厂、成都工具研究所。本标准主要起草人：胡洪仁、沈士昌。 1 范围 本标准规定了模数 1~10mm，标准压力角 30°，用于加工 GB/T 3478.1~3478.2—1995《圆柱直齿渐开线花键》所规定的平齿顶内花键的渐开线内花键插齿刀的基本型式和尺寸。精度等级分为 A 级和 B 级。按本标准制造的渐开线内花键插齿刀的精度和技术要求应符合 GB/T 6082—1985《直齿插齿刀通用技术条件》的规定。本标准适用于渐开线内花键插齿刀（以下简称插齿刀）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 3478.1—1995 圆柱直齿渐开线花键 模数 基本齿廓公差 GB/T 3478.2—1995 圆柱直齿渐开线花键 30° 压力角 尺寸表 GB/T 6082—1985 直齿插齿刀通用技术条件 3 基本型式和尺寸 3.1 插齿刀有锥柄和碗形两种型式。 锥柄插齿刀（见图 1，表 1、表 2），公称分圆直径为 25mm、38mm。 碗形插齿刀（见图 2、图 3，表 3~表 6），公称分圆直径为 50mm、75mm、100mm、125mm。 3.2 插齿刀的基本型式和尺寸按图 1~图 3和表 1~表 6的规定。 表 1 公称分圆直径 25mm 锥柄插齿刀 模数 m | 分圆直径 d (mm) | 外径 D (mm) | 齿宽 b (mm) 1 | 25.00 | 26.48 | 1.0 1.25 | 25.00 | 26.84 | 1.1 1.5 | 24.00 | 26.22 | 1.4 1.75 | 24.50 | 27.48 | 1.7 2 | 24.00 | 27.40 | 2.0 2.5 | 25.00 | 29.22 | 3.0 3 | 30.00 | 35.06 | 3.8 注：在插齿刀的原始截面中，齿顶高系数为 h*（见表 A1），分圆弧齿厚等于表 2。 表 2 公称分圆直径 38mm 锥柄插齿刀 模数 m | 分圆直径 d (mm) | 外径 D (mm) | 齿宽 b (mm) 1.75 | 38.50 | 41.48 | 1.7 2 | 38.00 | 41.80 | 2.3 2.5 | 37.50 | 42.22 | 3.0 3 | 39.00 | 44.68 | 3.8 3.5 | 38.50 | 43.64 | 4.6 4 | 40.00 | 46.72 | 5.3 注：在插齿刀的原始截面中，齿顶高系数为 h*（见表 A2），分圆弧齿厚等于表 2。 表 3 公称分圆直径 50mm 碗形插齿刀 模数 m | 分圆直径 d (mm) | 外径 D (mm) | 齿宽 b (mm) 3 | 50.00 | 53.68 | 4.6 3.5 | 51.74 | 54.92 | 6.1 4 | 52.00 | 59.52 | 7.6 5 | 55.00 | 62.32 | 8.4 注：在插齿刀的原始截面中，齿顶高系数为 h*（见表 A3），分圆弧齿厚等于表 2。 表 4 公称分圆直径 75mm 碗形插齿刀 模数 m | 分圆直径 d (mm) | 外径 D (mm) | 齿宽 b (mm) 3.5 | 73.50 | 80.10 | 5.3 4 | 76.00 | 83.52 | 6.1 5 | 75.00 | 84.38 | 7.6 6 | 78.00 | 86.71 | 8.4 注：在插齿刀的原始截面中，齿顶高系数为 h*（见表 A4）。
