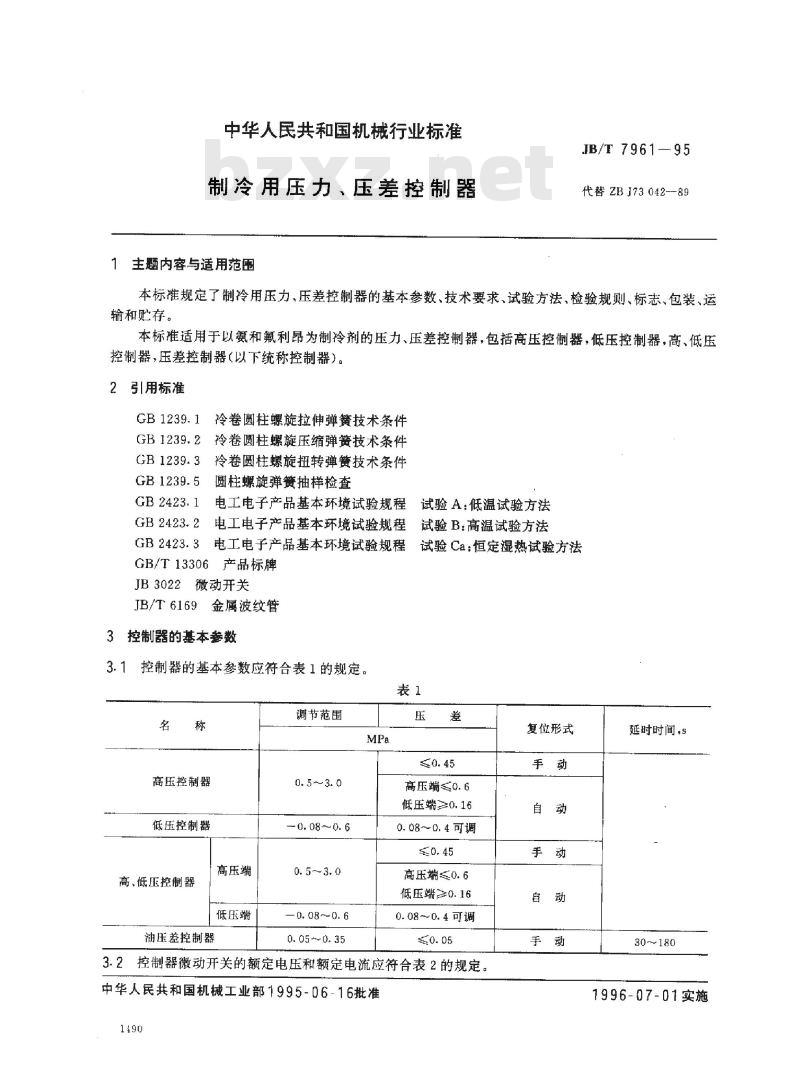

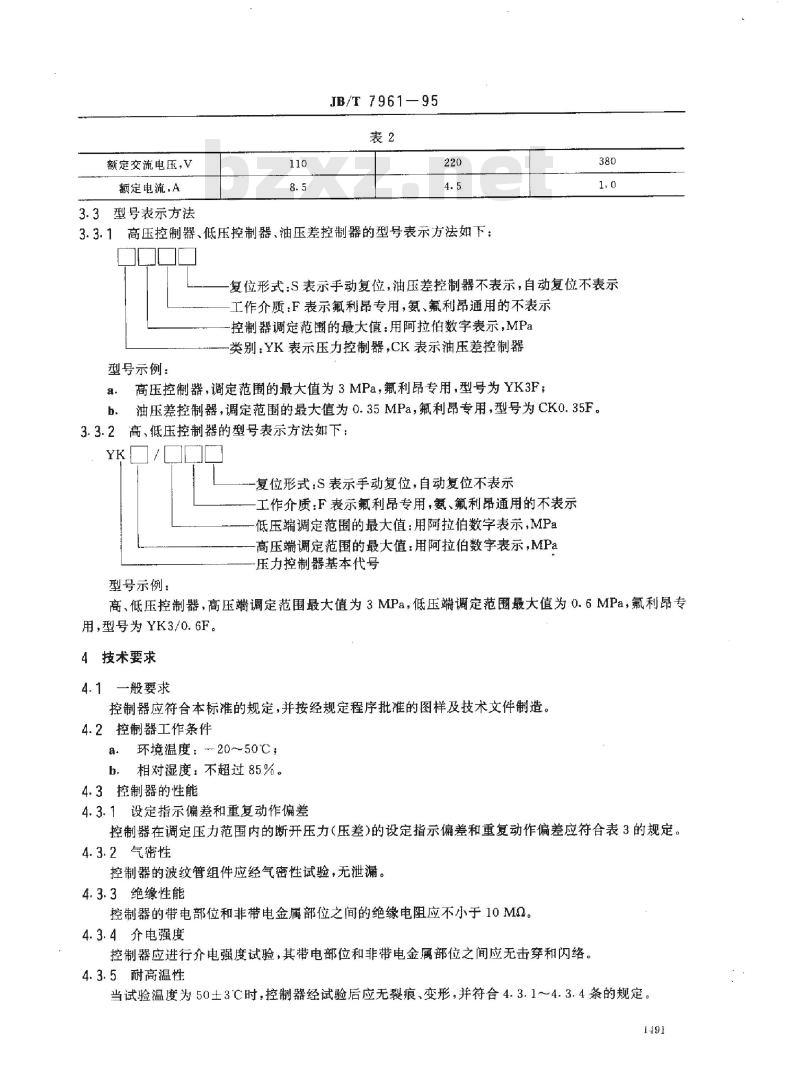

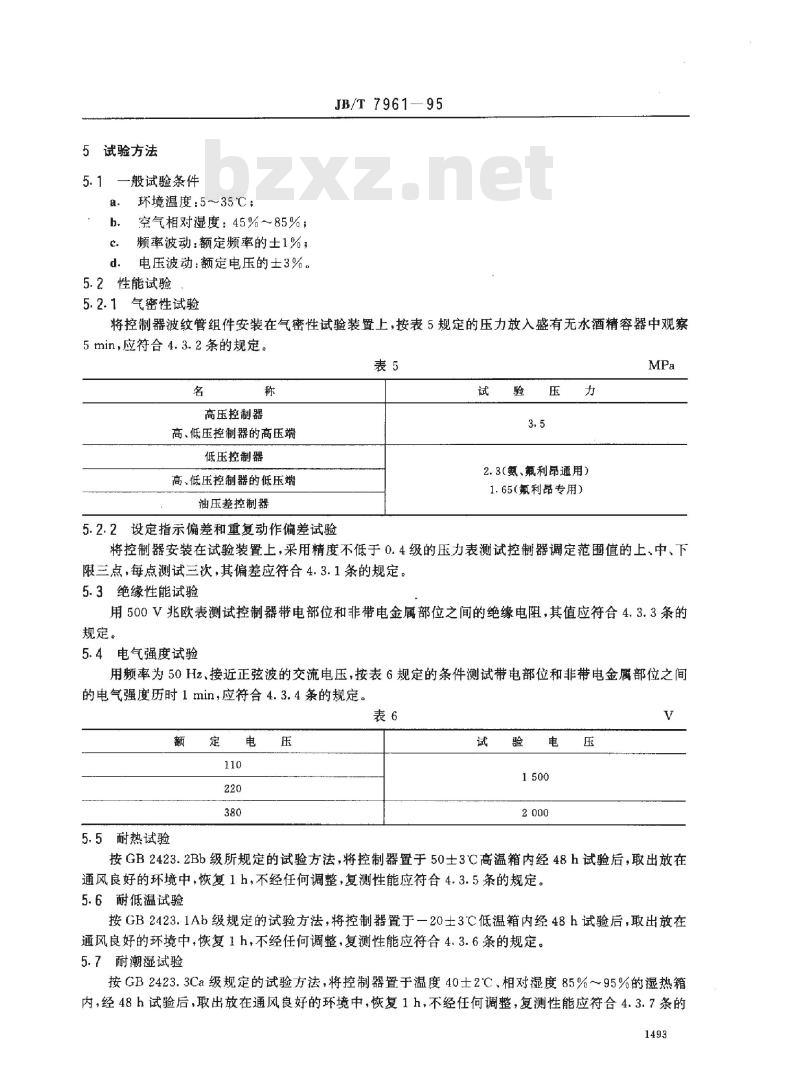

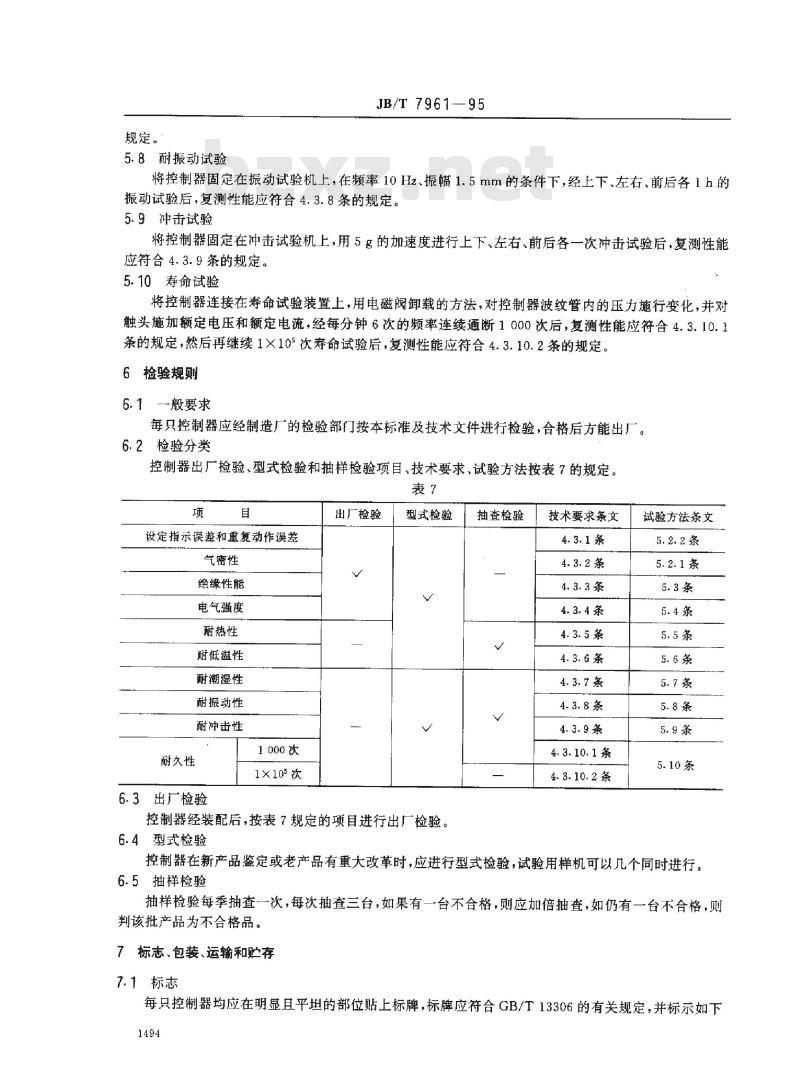

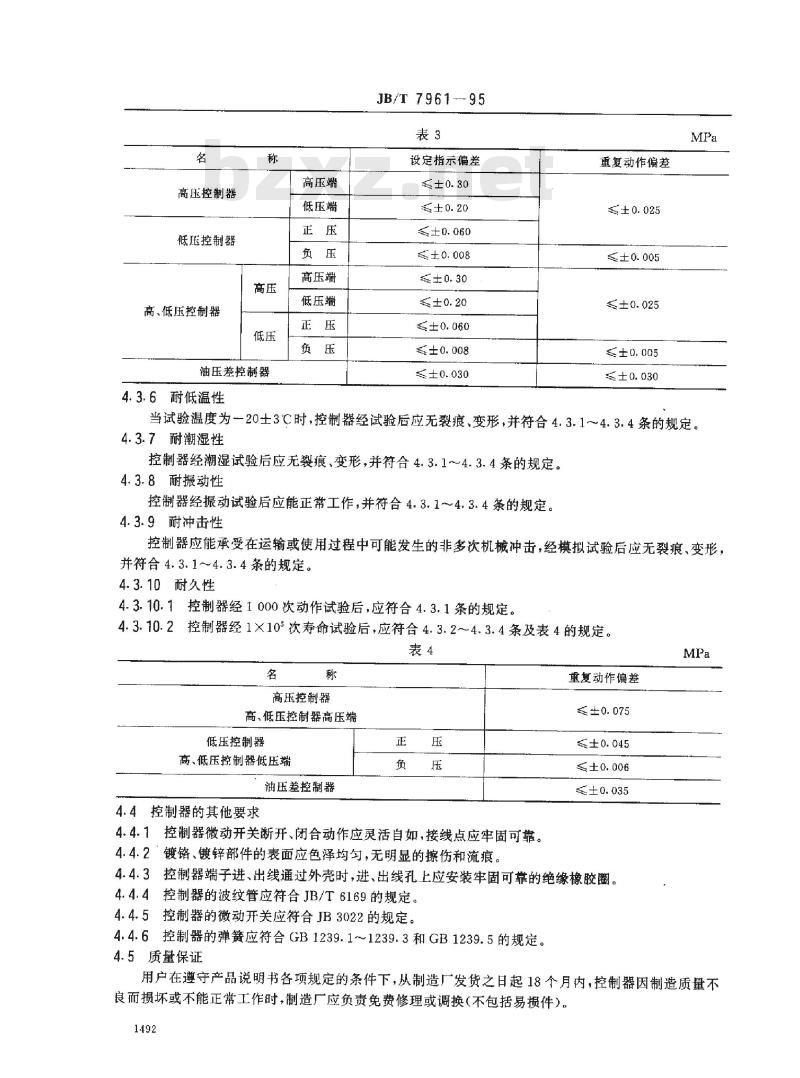

中华人民共和国机械行业标准 制冷用压力、压差控制器 1 范围 JB/T 7961—95 代替 ZBJ73042--89 本标准规定了制冷用压力、压差控制器的基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以氨和氟利昂为制冷剂的压力、压差控制器，包括高压控制器，低压控制器，高、低压控制器，压差控制器（以下统称控制器）。 2 引用标准 GB 1239.1 冷卷圆柱螺旋拉伸弹簧技术条件 GB 1239.2 冷卷圆柱螺旋压缩弹簧技术条件 GB 1239.3 冷卷圆柱螺旋扭转弹簧技术条件 GB 1239.5 圆柱螺旋弹簧抽样检查 GB 2423.1 电工电子产品基本环境试验规程 试验A：低温试验方法 GB 2423.2 电工电子产品基本环境试验规程 试验B：高温试验方法 GB 2423.3 电工电子产品基本环境试验规程 试验Ca：恒定湿热试验方法 GB/T 13306 产品标牌 JB 3022 微动开关 JB/T 6169 金属波纹管 3 控制器的基本参数 3.1 控制器的基本参数应符合表1的规定。 表1 控制器基本参数 - 高压控制器：高压端 0.5～3.0 MPa - 低压控制器：低压端 0.08～0.6 MPa - 高、低压控制器：高压端 0.5～3.0 MPa，低压端 0.08～0.6 MPa - 油压差控制器：压差 0.05～0.35 MPa，调节范围 0.08～0.4 MPa 3.2 控制器微动开关的额定电压和额定电流应符合表2的规定。 表2 微动开关参数 - 额定交流电压 (V)：110V, 220V, 380V - 额定电流 (A)：8.5A, 4.5A, 1.0A - 复位形式：手动 (S)、自动 (不表示)、延时 (30～180s) 3.3 型号表示方法 3.3.1 高压控制器、低压控制器、油压差控制器的型号表示方法如下： 型号组成： - 复位形式：S表示手动复位，油压差控制器不表示，自动复位不表示； - 工作介质：F表示氟利昂专用，氨、氟利昂通用的不表示； - 控制器调定范围的最大值：用阿拉伯数字表示，单位MPa； - 类别：YK表示压力控制器，CK表示油压差控制器。 型号示例： - 高压控制器，调定范围最大值为3MPa，氟利昂专用，型号为YK3F； - 油压差控制器，调定范围最大值为0.35MPa，氟利昂专用，型号为CK0.35F。 3.3.2 高、低压控制器的型号表示方法如下： 型号组成： - 复位形式：S表示手动复位，自动复位不表示； - 工作介质：F表示氟利昂专用，氨、氟利昂通用的不表示； - 低压端调定范围的最大值：用阿拉伯数字表示，单位MPa； - 高压端调定范围的最大值：用阿拉伯数字表示，单位MPa； - 压力控制器基本代号：YK。 型号示例： - 高、低压控制器，高压端调定范围最大值为3MPa，低压端调定范围最大值为0.6MPa，氟利昂专用，型号为YK3/0.6F。 4 技术要求 4.1 一般要求 控制器应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 4.2 控制器工作条件 a. 环境温度：20～50℃ b. 相对湿度：不超过85% 4.3 控制器的性能 4.3.1 设定指示偏差和重复动作偏差 控制器在调定压力范围内的断开压力（压差）的设定指示偏差和重复动作偏差应符合表3的规定。 表3 偏差要求 - 高压控制器：设定指示偏差 ±0.30 MPa，重复动作偏差 ±0.025 MPa - 低压控制器：设定指示偏差 ±0.20 MPa，重复动作偏差 ≤±0.005 MPa - 高、低压控制器： - 高压端：设定指示偏差 ±0.30 MPa，重复动作偏差 ±0.025 MPa - 低压端：设定指示偏差 ±0.060 MPa，重复动作偏差 ≤±0.005 MPa - 油压差控制器： - 正压：设定指示偏差 ±0.030 MPa，重复动作偏差 ±0.030 MPa - 负压：设定指示偏差 ≤±0.008 MPa，重复动作偏差 ≤±0.008 MPa 4.3.2 气密性 控制器的波纹管组件应经气密性试验，无泄漏。 4.3.3 绝缘性能 控制器的带电部位和非带电金属部位之间的绝缘电阻应不小于10MΩ。 4.3.4 介电强度 控制器应进行介电强度试验，其带电部位和非带电金属部位之间应无击穿和闪络。 4.3.5 耐高温性 当试验温度为50±3℃时，控制器经试验后应无裂痕、变形，并符合4.3.1～4.3.4条的规定。 4.3.6 耐低温性 当试验温度为-20±3℃时，控制器经试验后应无裂痕、变形，并符合4.3.1～4.3.4条的规定。 4.3.7 耐潮湿性 控制器经潮湿试验后应无裂痕、变形，并符合4.3.1～4.3.4条的规定。
