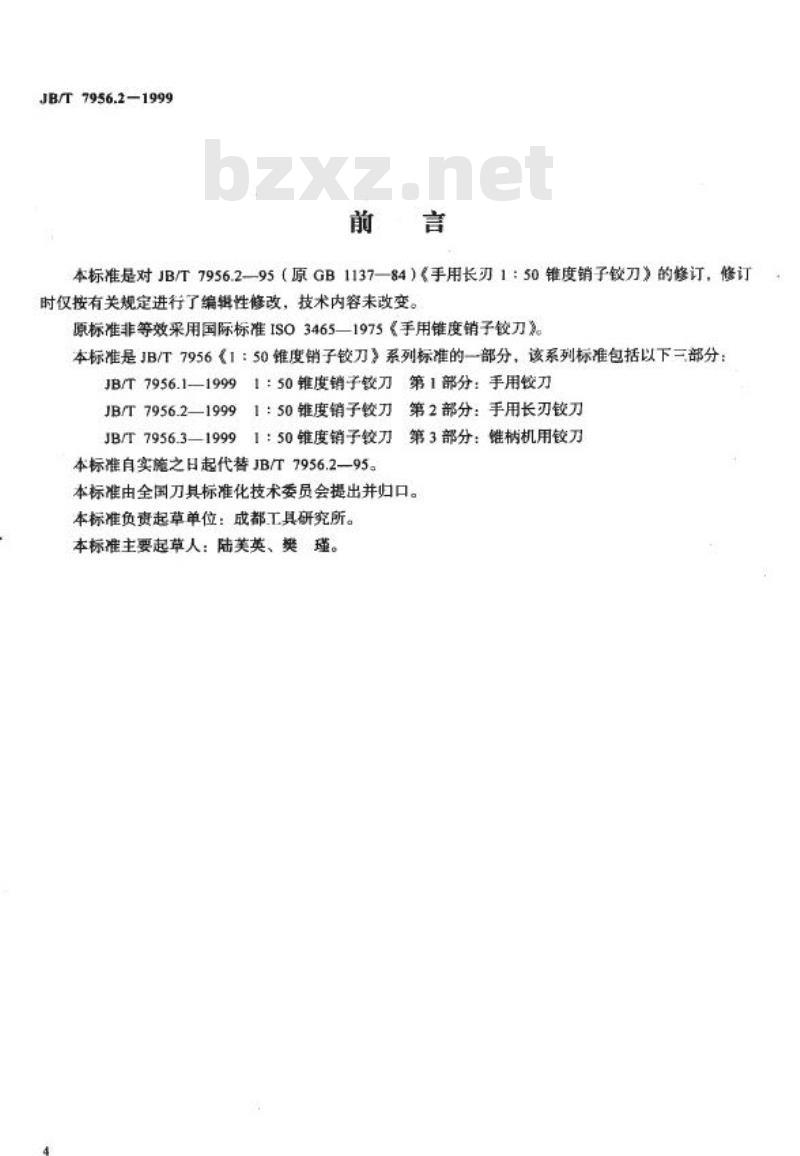

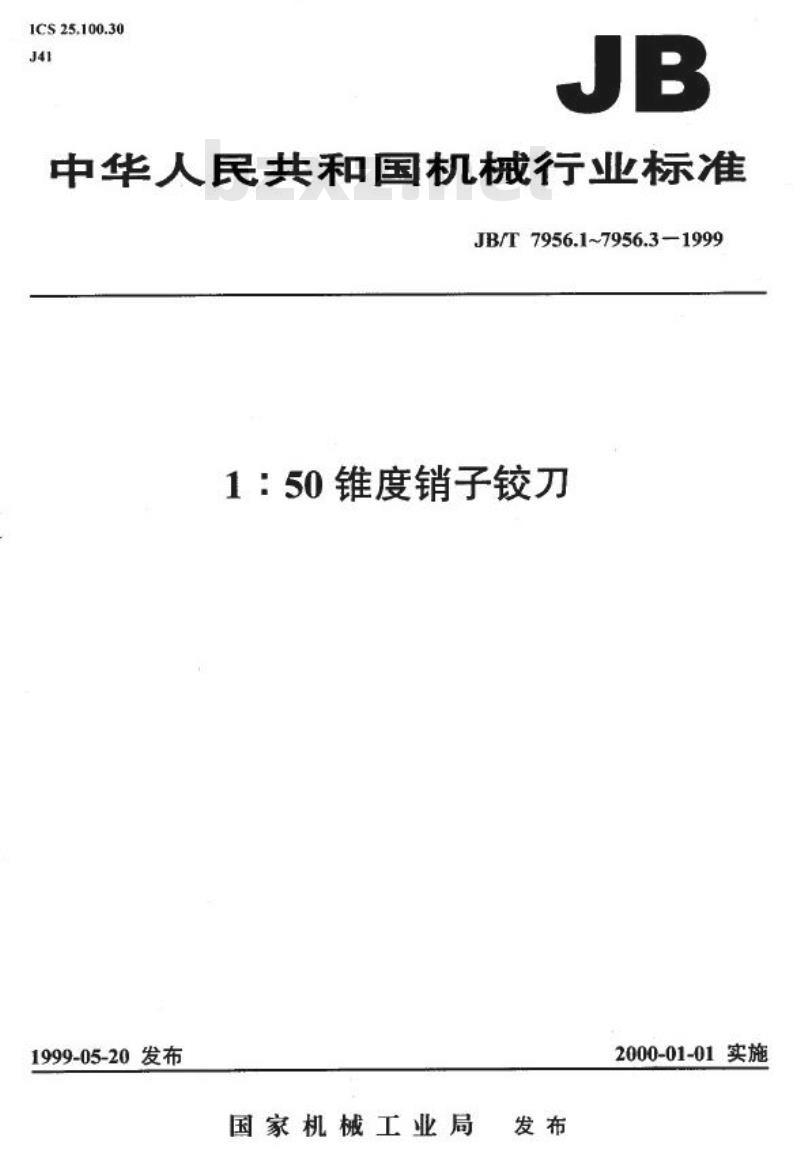

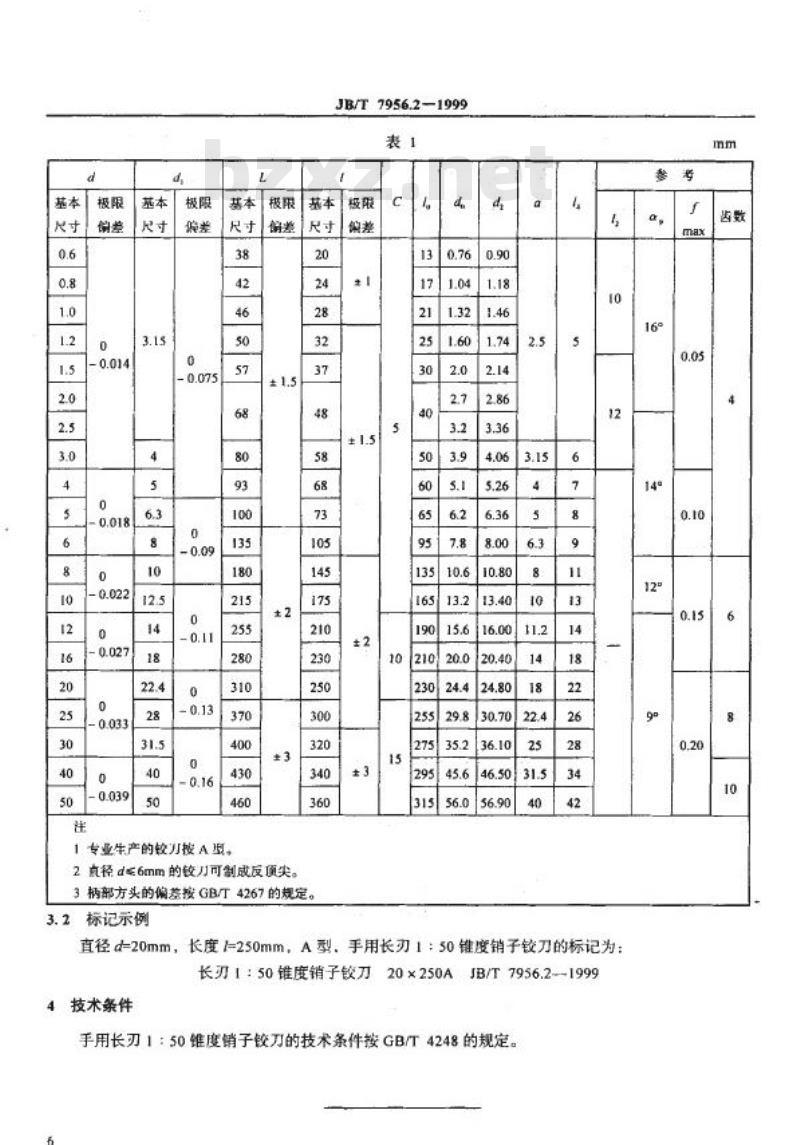

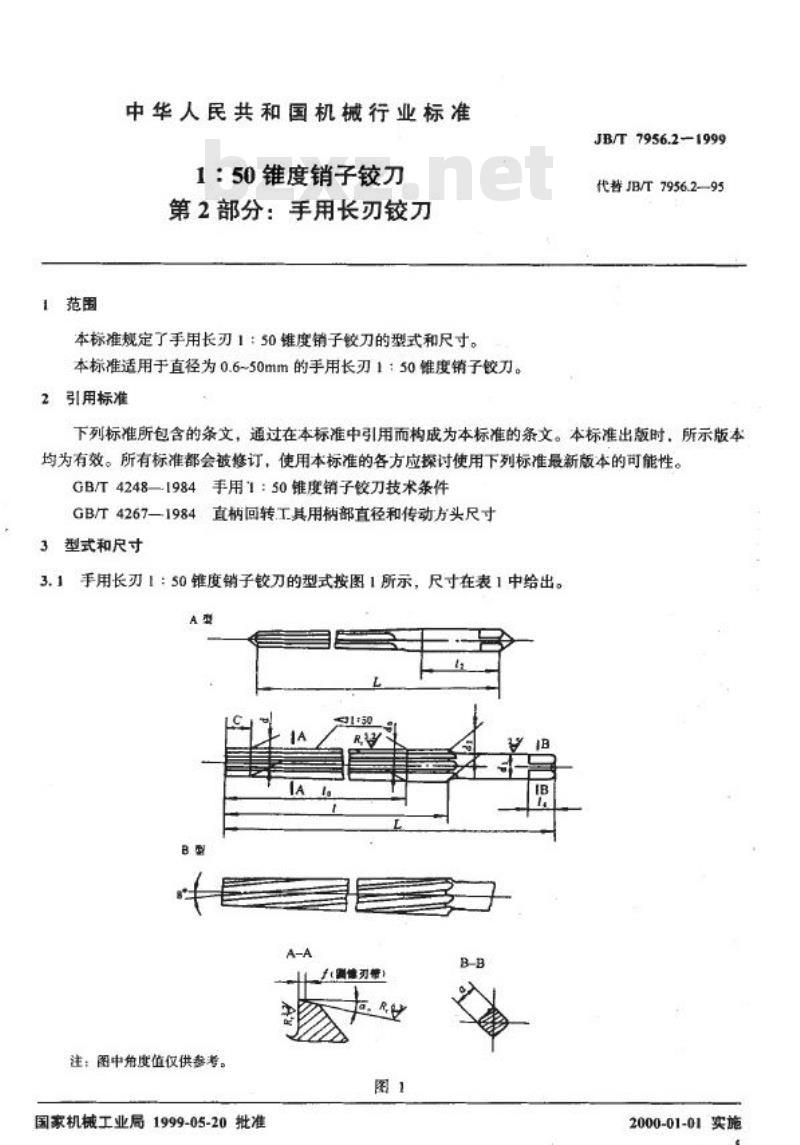

中华人民共和国机械行业标准 JB/T7956.2—1999 1:50锥度销子铰刀 第2部分：手用长刃铰刀 前言 本标准是对JB/T7956.2-95（原GB1137—84）《手用长刃1:50锥度销子铰刀》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。原标准非等效采用国际标准ISO 3465—1975《手用锥度销子铰刀》。 本标准是JB/T7956《1:50锥度销子铰刀》系列标准的一部分，该系列标准包括以下三部分： JB/T7956.1—1999 1:50锥度销子铰刀 第1部分：手用铰刀； JB/T7956.2—1999 1:50锥度销子铰刀 第2部分：手用长刃铰刀； JB/T7956.3—1999 1:50锥度销子铰刀 第3部分：锥柄机用铰刀。 本标准自实施之日起代替JB/T7956.2—95。本标准由全国刀具标准化技术委员会提出并归口。 本标准负责起草单位：成都工具研究所。 本标准主要起草人：陆美英、樊瑾。 1 范围 本标准规定了手用长刃1:50锥度销子铰刀的型式和尺寸。本标准适用于直径为0.6~50mm的手用长刃1:50锥度销子铰刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。 GB/T 4248—1984 手用1:50锥度销子铰刀技术条件 GB/T 4267—1984 直柄回转工具用柄部直径和传动方头尺寸 3 型式和尺寸 3.1 手用长刃1:50锥度销子铰刀的型式按图1所示，尺寸在表1中给出。采用A型。 注：直径d≤6mm的铰刀可制成反向尖。 表1 手用长刃1:50锥度销子铰刀尺寸表（部分整理） 基本尺寸d (mm) | 基本尺寸L (mm) | 基本尺寸d1 (mm) | 基本尺寸a (mm) | 极限偏差/倒差 0.6 | 38 | 3.15 | 2.5 | 0 / ±1.5 0.8 | 42 | 4 | 3.13 | 0 / ±1.5 1.0 | 46 | 5 | 11.2 | 0 / ±1.5 1.2 | 50 | 6.3 | 18 | 0 / ±2 1.5 | 57 | 8 | 22.4 | 0 / ±2 2.0 | 68 | 10 | 25 | 0 / ±2 2.5 | 80 | 12.5 | 31.5 | 0 / ±2 3.0 | 93 | 14 | 40 | 0 / ±3 4 | 100 | 18 | - | 0 / ±3 5 | 135 | 22.4 | - | 0 / ±3 6 | 180 | 28 | - | 0 / ±3 8 | 215 | 31.5 | - | 0 / ±3 10 | 255 | 40 | - | 0 / ±3 ...（后续尺寸略） 3.2 标记示例 直径d=20mm，长度L=250mm，A型，手用长刃1:50锥度销子铰刀的标记为：长刃1:50锥度销子铰刀 20×250A。 4 技术条件 手用长刃1:50锥度销子铰刀的技术条件按GB/T 4248的规定。
