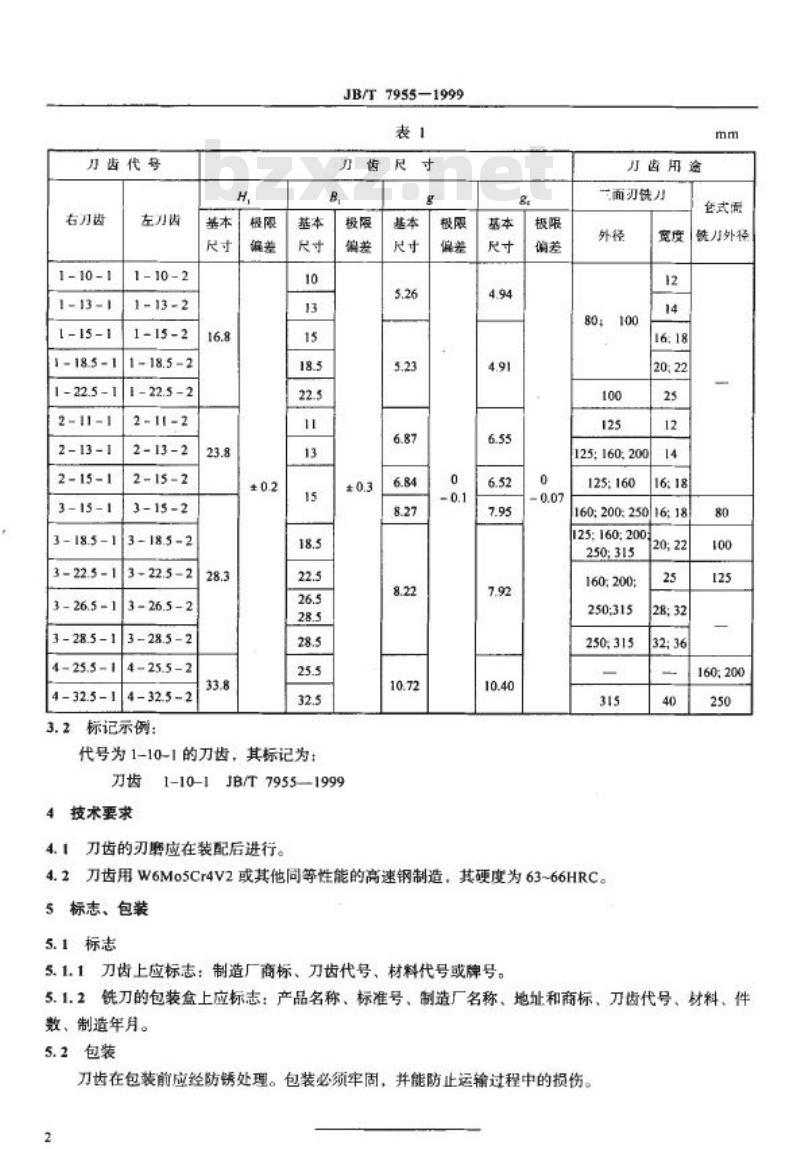

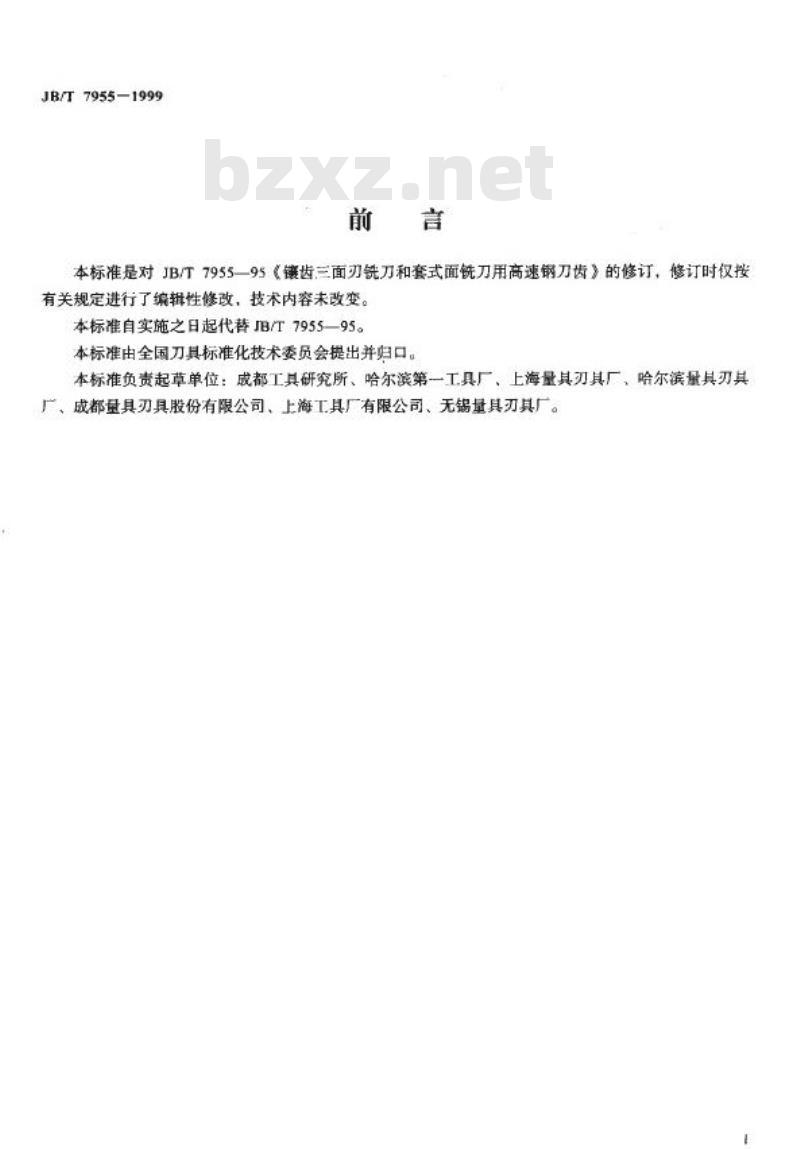

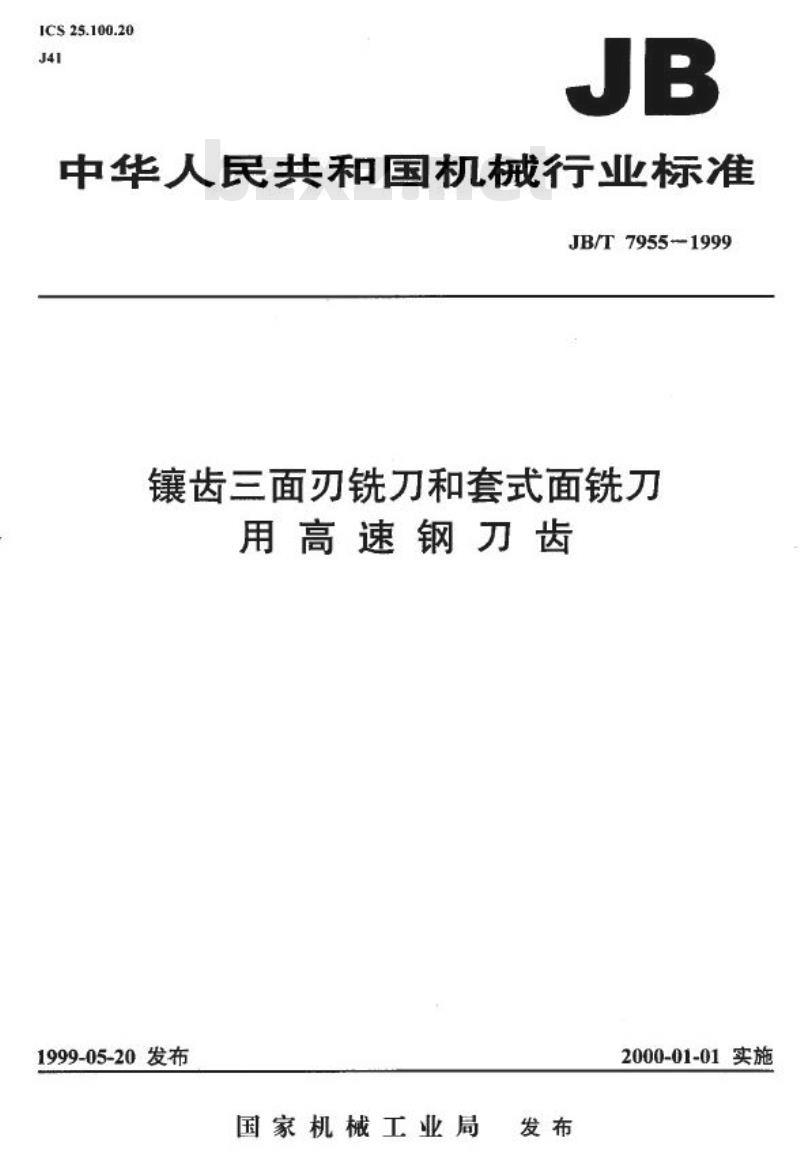

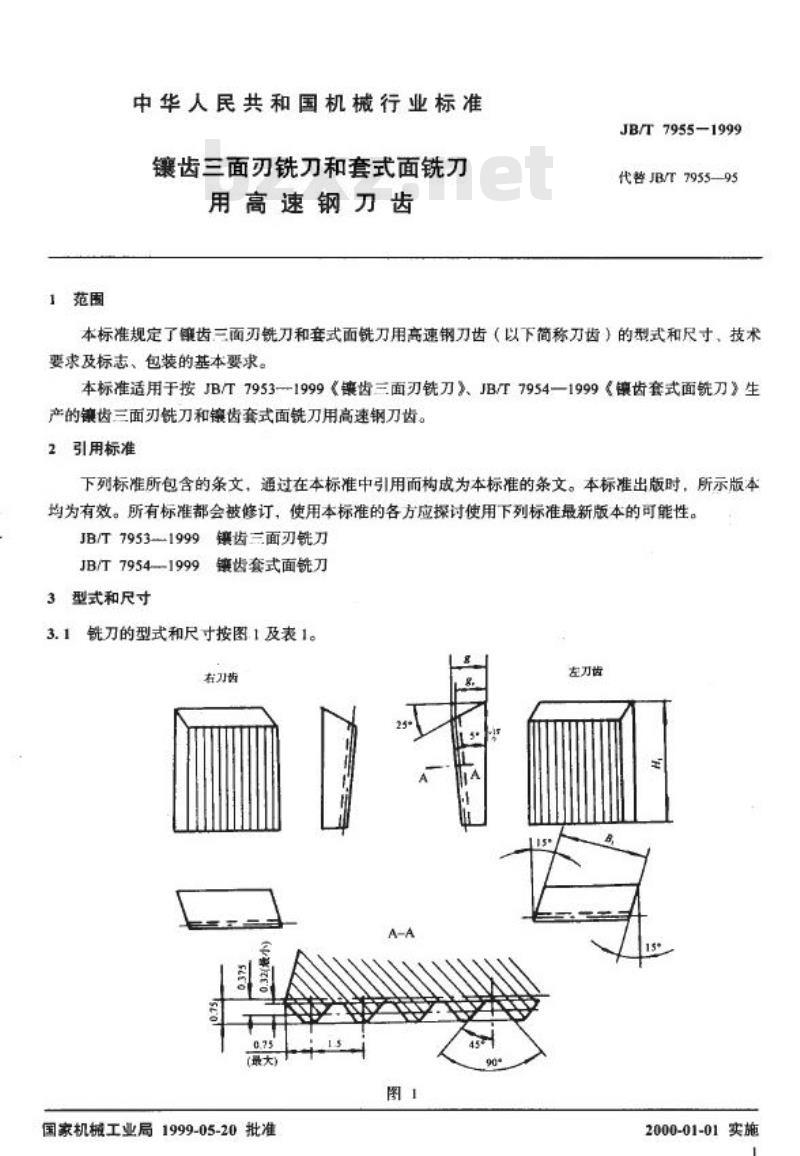

JB/T 7955-1999 镶齿三面刃铣刀和套式面铣刀用高速钢刀齿 前言 本标准是对JB/T7955—95《镶齿三面刃铣刀和套式面铣刀用高速钢刀齿》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准自实施之日起代替JB/T7955—95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、哈尔滨第一工具厂、上海量其刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海工具厂有限公司、无锡量具刃具厂。 1 范围 本标准规定了镶齿三面刃铣刀和套式面铣刀用高速钢刀齿（以下简称刀齿）的型式和尺寸、技术要求及标志、包装的基本要求。本标准适用于按JB/T7953—1999《镶齿三面刃铣刀》、JB/T7954—1999《镶齿套式面铣刀》生产的镶齿三面刃铣刀和镶齿套式面铣刀用高速钢刀齿。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 JB/T 7953-1999 镶齿三面刃铣刀 JB/T 7954-1999 镶齿套式面铣刀 3 型式和尺寸 铣刀的型式和尺寸按图1及表1。 3.1 刀齿代号 左刀齿代号示例：1-10-1, 1-15-1, 1-18.5-1, 1-22.5-1, 2-11-1, 2-13-1, 2-15-1, 3-15-1, 3-18.5-1, 3-22.5-1, 3-26.5-1, 3-28.5-1, 4-25.5-1, 4-32.5-1 右刀齿代号示例：1-10-2, 1-13-2, 1-15-2, 1-18.5-2, 1-22.5-2, 2-11-2, 2-13-2, 2-15-2, 3-15-2, 3-18.5-2, 3-22.5-2, 3-26.5-2, 3-28.5-2, 4-25.5-2, 4-32.5-2 表1 刀齿尺寸汇总（部分数据整理）： 基本尺寸范围：10, 13, 15, 18.5, 22.5, 26.5, 28.5, 32.5 mm 极限偏差范围：±0.2, ±0.3, 0, 0.1, 0.07 相关规格参数：宽度(12, 14, 16, 18, 20, 22, 25 mm)；外径(80, 100, 125, 160, 200, 250, 315 mm) 3.2 标记示例： 代号为1-10-1的刀齿，其标记为：JB/T7955-1999 4 技术要求 4.1 刀齿的刃磨应在装配后进行。 4.2 刀齿用W6Mo5Cr4V2或其他同等性能的高速钢制造，其硬度为63~66HRC。 5 标志、包装 5.1 标志 5.1.1 刀齿上应标志：制造厂商标、刀齿代号、材料代号或牌号。 5.1.2 铣刀的包装盒上应标志：产品名称、标准号、制造厂名称、地址和商标、刀齿代号、材料、件数、制造年月。 5.2 包装 刀齿在包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。
