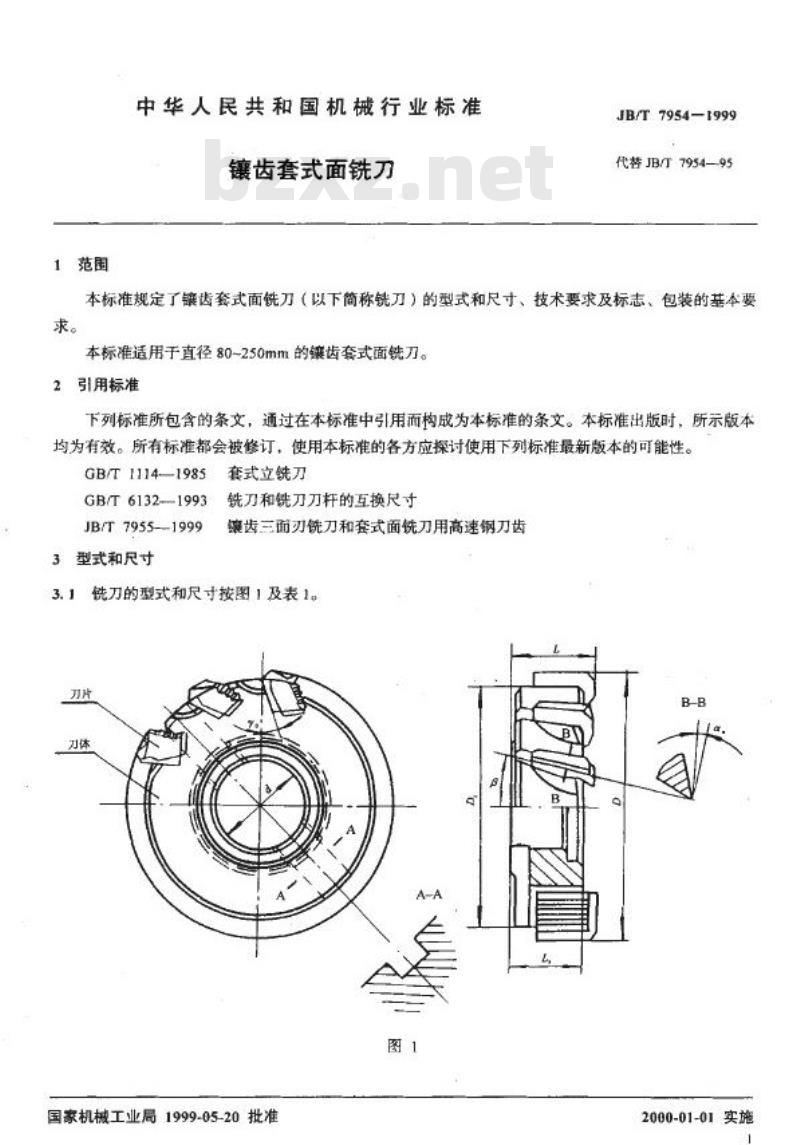

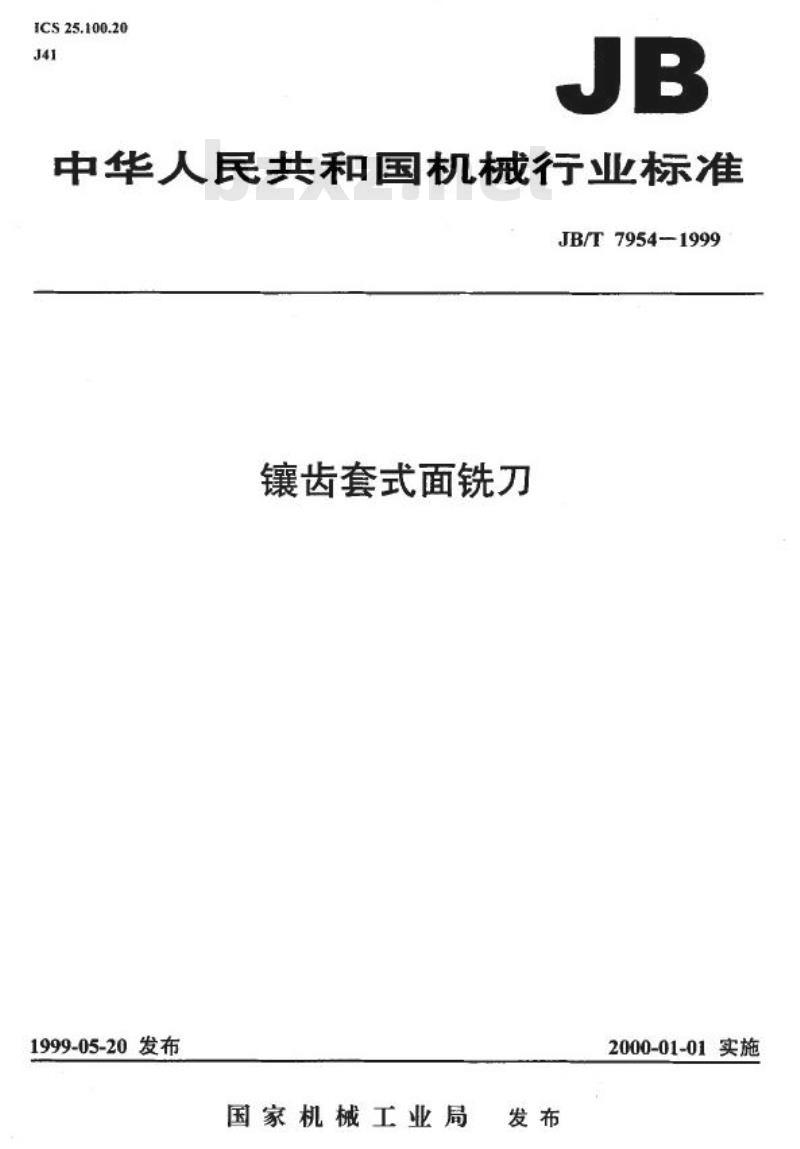

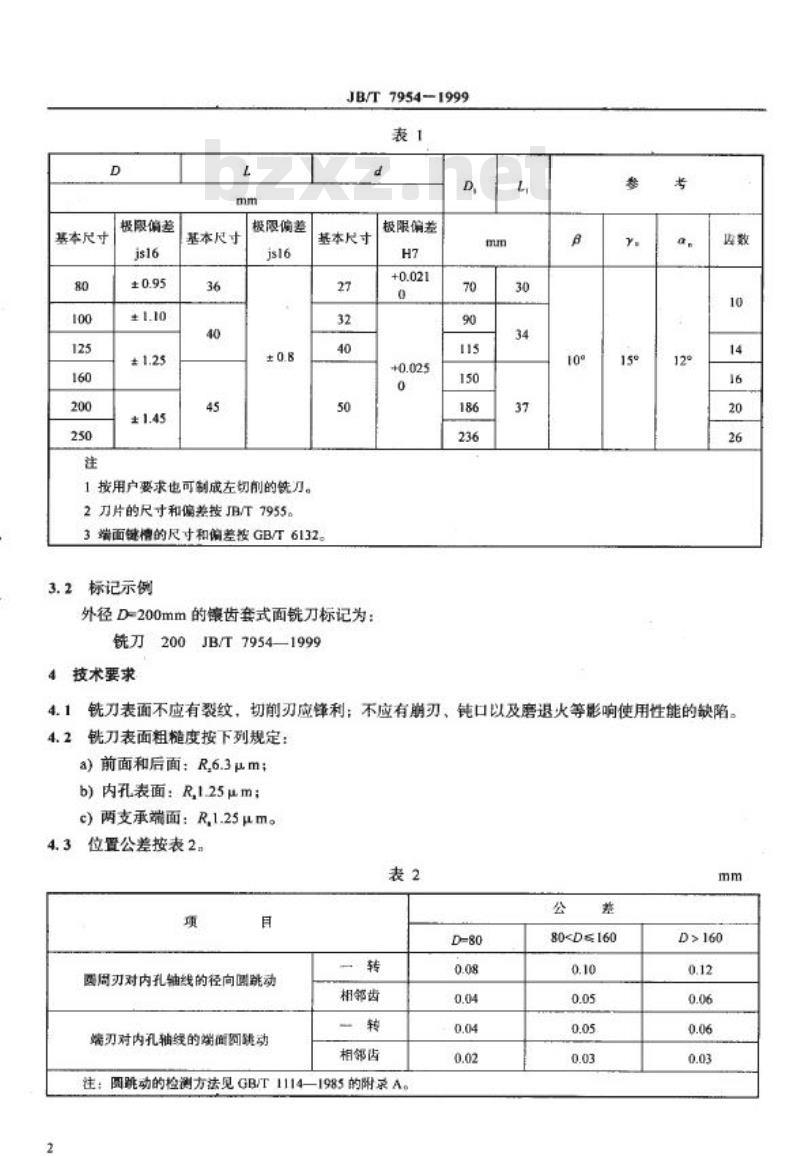

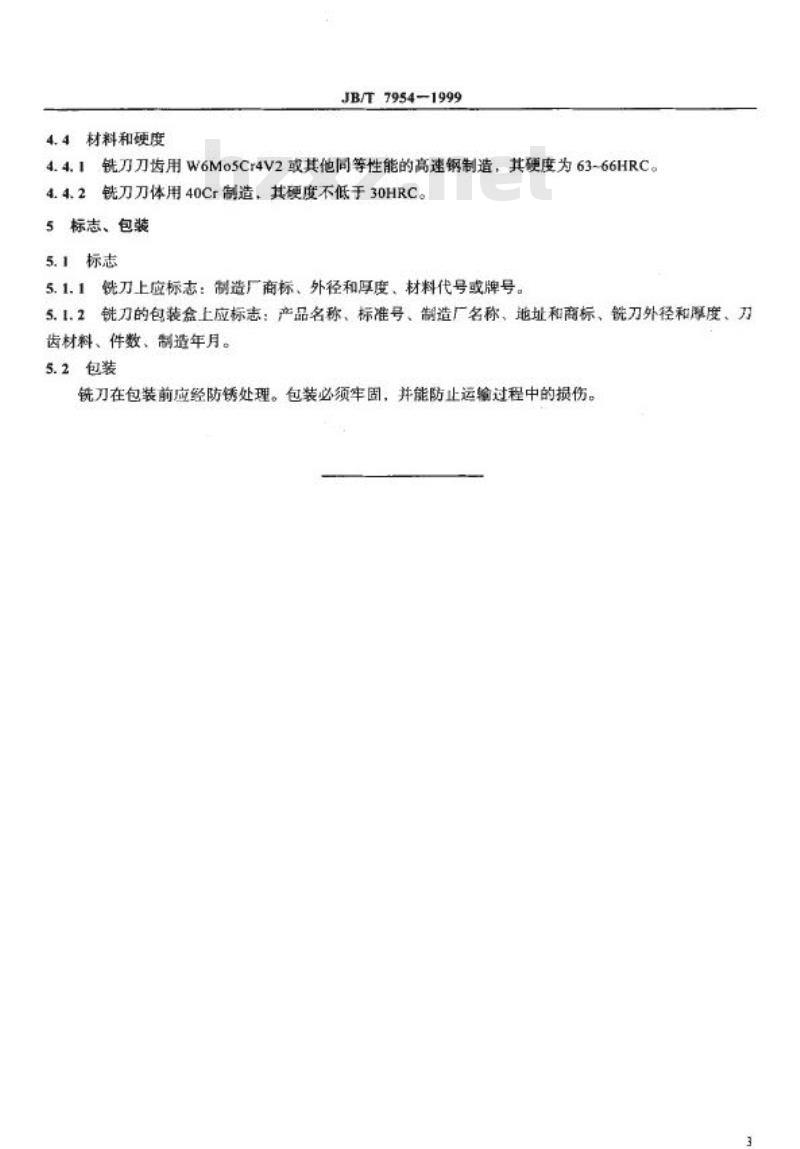

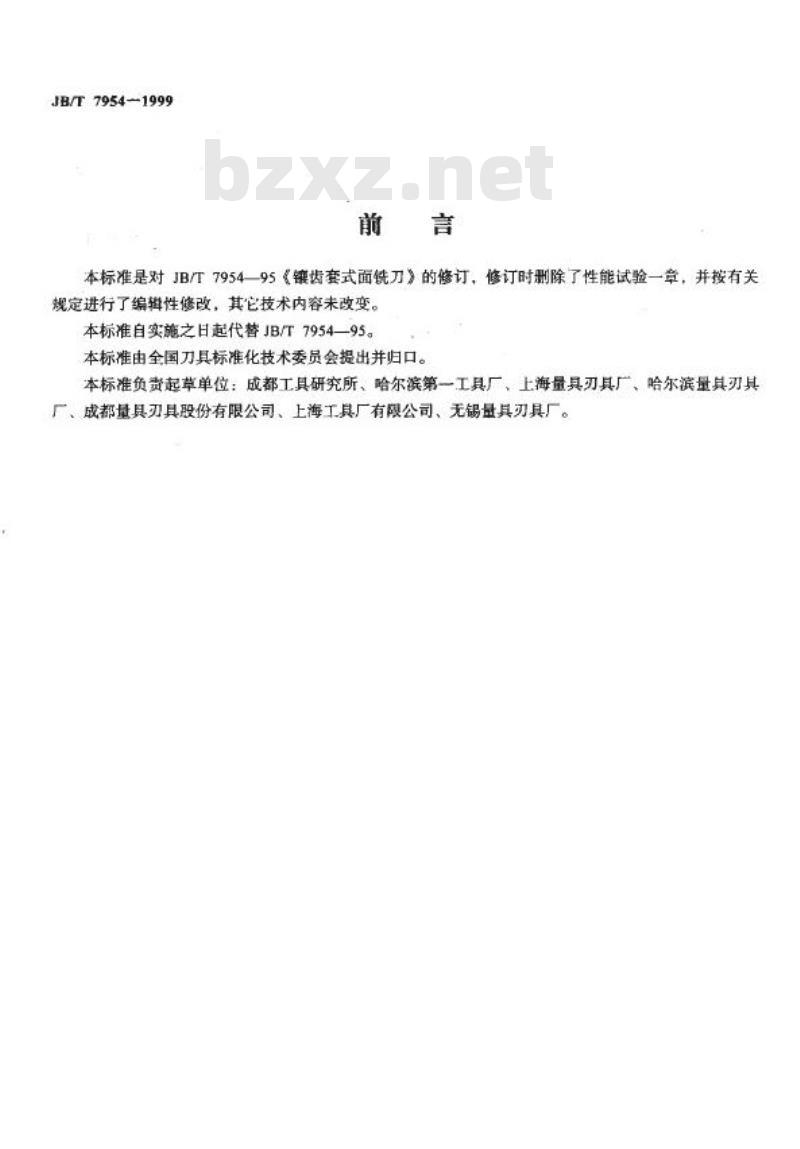

中华人民共和国机械行业标准 JB/T 7954-1999 镶齿套式面铣刀 1999-05-20发布，2000-01-01实施 前言 本标准是对JB/T 7954-95《镶齿套式面铣刀》的修订，修订时删除了性能试验一章，并按有关规定进行了编辑性修改，其它技术内容未改变。本标准自实施之日起代替JB/T 7954-95。本标准由全国刀具标准化技术委员会提出并归口。本标准负责起草单位：成都工具研究所、哈尔滨第一工具厂、上海量具刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海工具厂有限公司、无锡量具刃具厂。 1 范围 本标准规定了镶齿套式面铣刀（以下简称铣刀）的型式和尺寸、技术要求及标志、包装的基本要求。本标准适用于直径80~250mm的镶齿套式面铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1114—1985 GB/T 6132—1993 JB/T 7955-1999 3 型式和尺寸 3.1 铣刀和铣刀刀杆的互换尺寸 镶齿三面刃铣刀和套式面铣刀用高速钢刀齿铣刀的型式和尺寸按表1。 表1 基本尺寸及极限偏差 - 内孔/键槽直径 d：基本尺寸 27, 32, 40, 50 mm；极限偏差 H7 (+0.021/0/+0.025)。 - 外径 D：基本尺寸 80, 100, 125, 160, 200, 250 mm；极限偏差 js16 (80mm: ±0.95; 100mm: ±1.10; 125mm: ±1.25; 160mm: ±1.45)。 注：1. 按用户要求也可制成左切的铣刀。2. 刀片的尺寸和偏差按JB/T 7955。3. 端面键槽的尺寸和偏差按GB/T 6132。 3.2 标记示例 外径D=200mm的镶齿套式面铣刀标记为：铣刀200JB/T7954—1999 4 技术要求 4.1 铣刀表面不应有裂纹，切削刃应锋利；不应有期刃、钝口以及磨退火等影响使用性能的缺陷。 4.2 铣刀表面粗糙度按下列规定： a) 前面和后面：Ra 6.3μm； b) 内孔表面：Ra 1.25μm； c) 两支承端面：Ra 1.25μm。 4.3 位置公差按表2。 表2 位置公差 - D=80mm：四周刃对内孔轴线径向圆跳动 0.08mm；端刃对内孔轴线端面跳动 0.04mm；相邻齿径向圆跳动 0.04mm；相邻齿端面跳动 0.02mm。 - 80 < D ≤ 160mm：四周刃对内孔轴线径向圆跳动 0.10mm；端刃对内孔轴线端面跳动 0.05mm；相邻齿径向圆跳动 0.05mm；相邻齿端面跳动 0.03mm。 - D > 160mm：四周刃对内孔轴线径向圆跳动 0.12mm；端刃对内孔轴线端面跳动 0.06mm；相邻齿径向圆跳动 0.06mm；相邻齿端面跳动 0.03mm。 注：圆跳动的检测方法见GB/T 1114—1985的附录A。 4.4 材料和硬度 4.4.1 铣刀刀齿用W6Mo5Cr4V2或其他同等性能的高速钢制造，其硬度为63-66HRC。 4.4.2 铣刀刀体用40Cr制造，其硬度不低于30HRC。 5 标志、包装 5.1 标志 5.1.1 铣刀上应标志：制造厂商标、外径和厚度、材料代号或牌号。 5.1.2 铣刀的包装盒上应标志：产品名称、标准号、制造厂名称、地址和商标、铣刀外径和厚度、刀齿材料、件数、制造年月。 5.2 包装 铣刀在包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。
