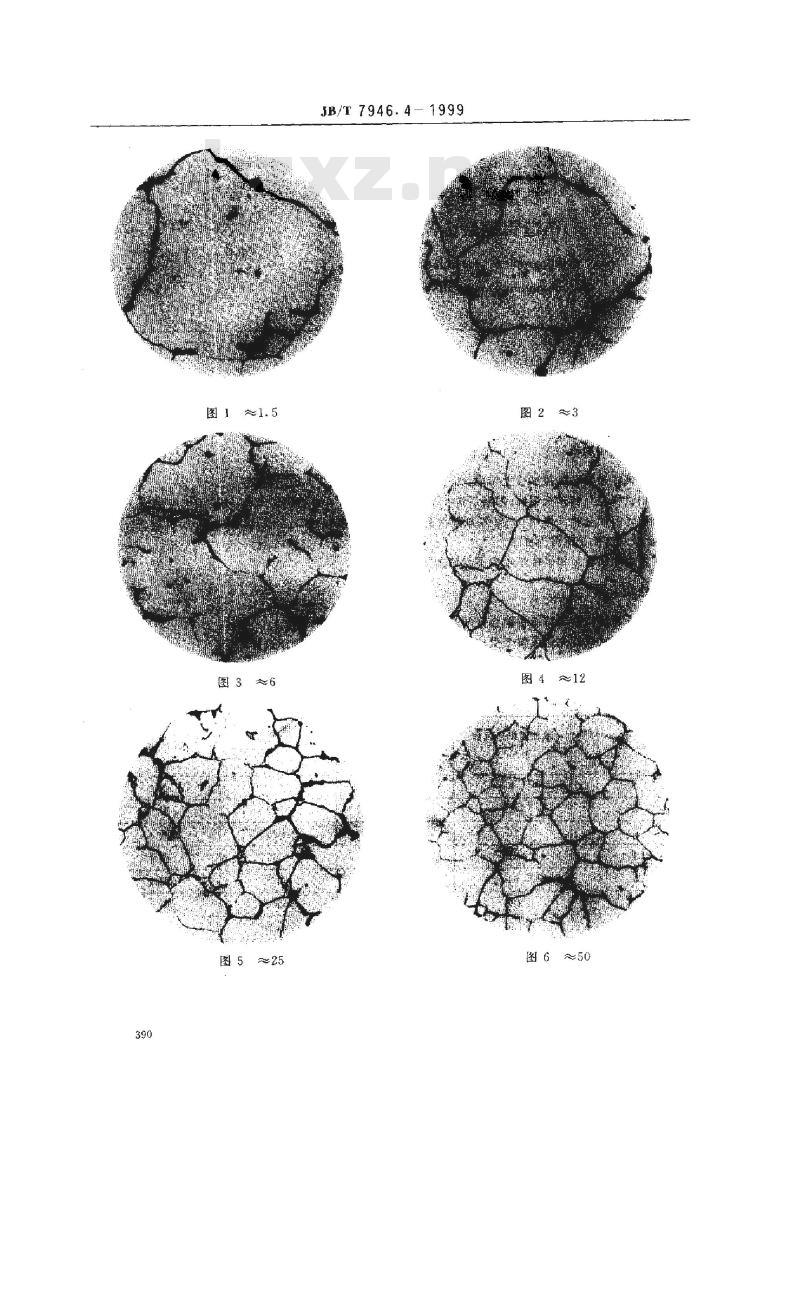

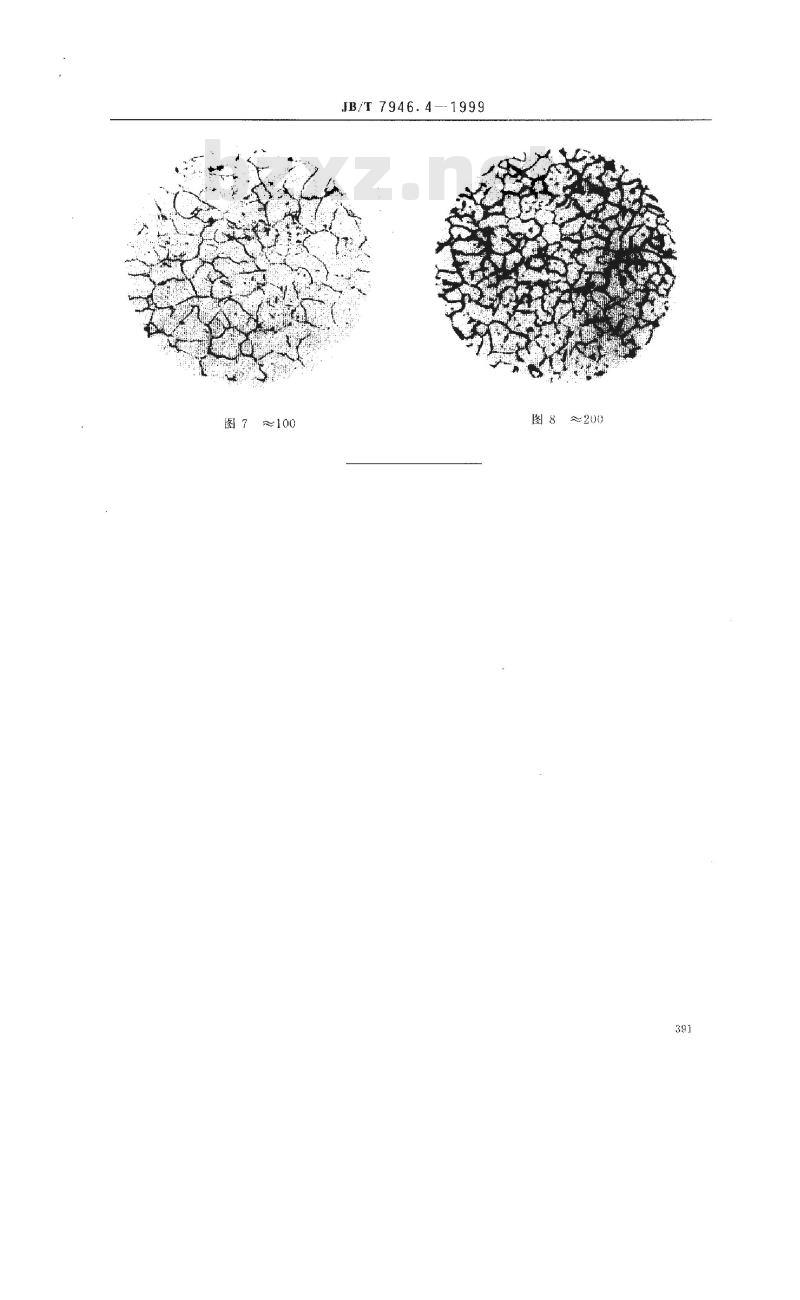

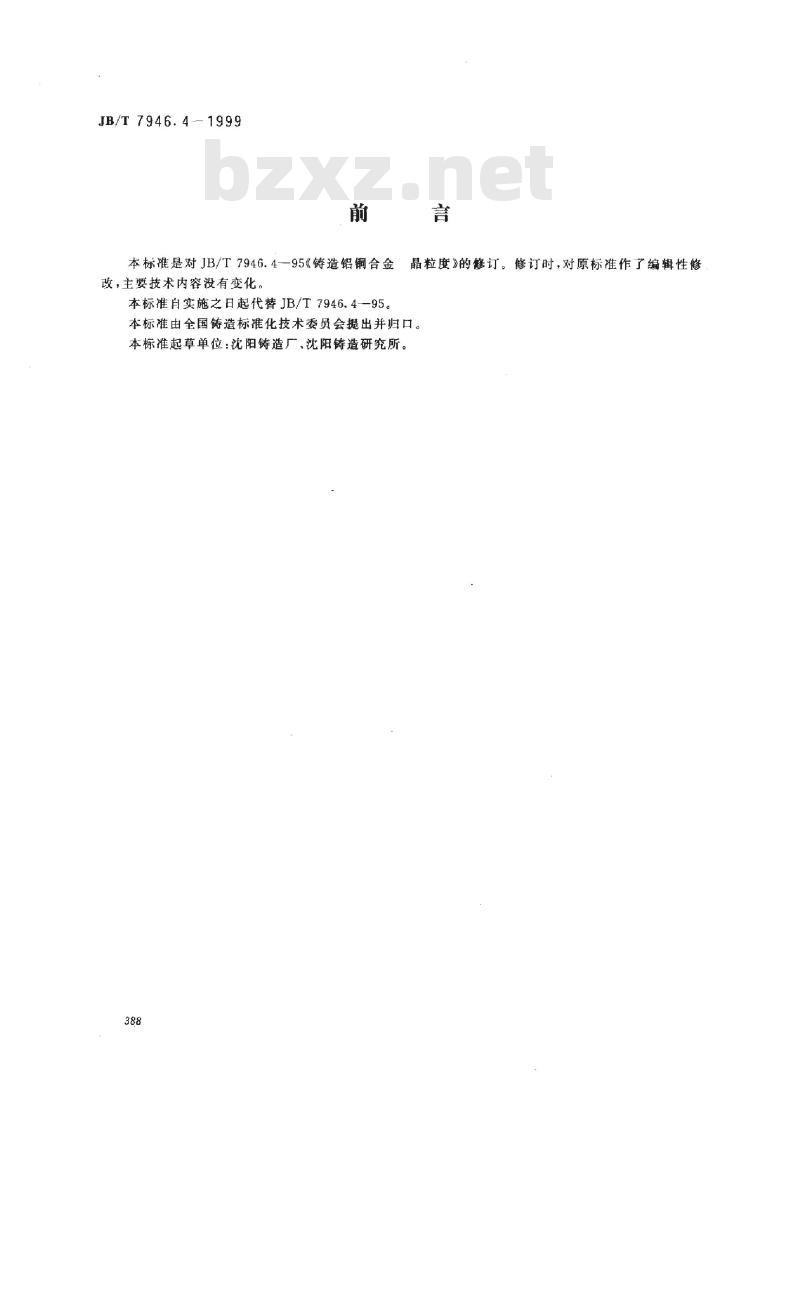

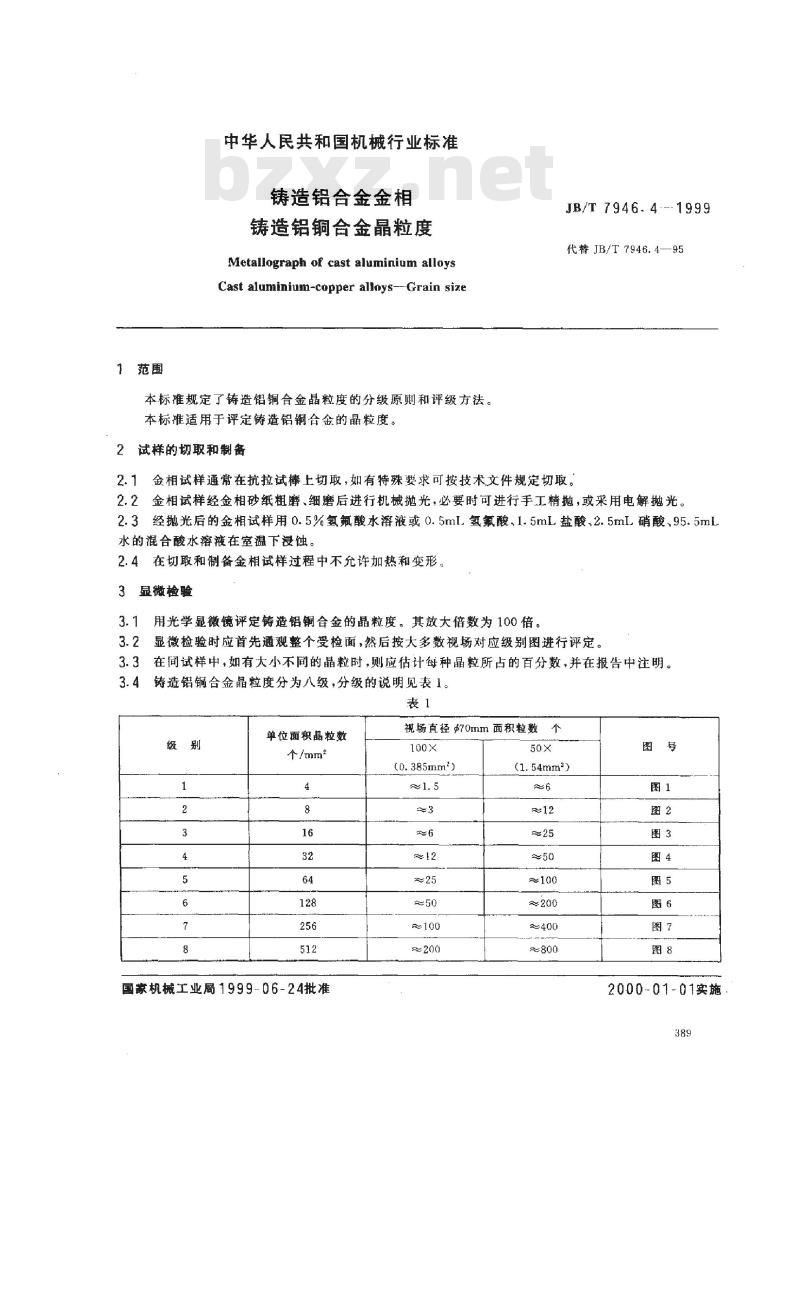

JB/T 7946.4—1999 前言 本标准是对JB/T 7946.4-95《铸造铝合金晶粒度》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB/T 7946.4-95。本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造厂、沈阳铸造研究所。 铸造铝铜合金金相晶粒度 Metallograph of cast aluminium alloys—Cast aluminium-copper alloys—Grain size 1 范围 本标准规定了铸造铝铜合金晶粒度的分级原则和评级方法。本标准适用于评定铸造铝铜合金的晶粒度。 2 试样的切取和制备 2.1 金相试样通常在抗拉试棒上切取，如有特殊要求可按技术文件规定切取。 2.2 金相试样经金相砂纸粗磨、细磨后进行机械抛光，必要时可进行手工精抛，或采用电解抛光。 2.3 经抛光后的金相试样用0.5%氢氟酸水溶液或0.5ml氢氟酸、1.5mL盐酸、2.5mL硝酸、95.5mL水的混合酸水溶液在室温下浸蚀。 2.4 在切取和制备金相试样过程中不允许加热和变形。 3 显微检验 3.1 用光学显微镜评定铸造铝铜合金的晶粒度。其放大倍数为100倍。 3.2 显微检验时应首先通观整个受检面，然后按大多数视场对应级别图进行评定。 3.3 在同试样中，如有大小不同的晶粒时，则应估计每种晶粒所占的百分数，并在报告中注明。 3.4 铸造铝铜合金晶粒度分为八级，分级的说明见表1。 表1 铸造铝铜合金晶粒度分级表 | 级别 | 单位面积晶粒数 (个/mm²) | 100x 视场直径 (mm) | 50x 视场面积 (mm²) | | :--- | :--- | :--- | :--- | | 1 | 4 | 1.5 | 6 | | 2 | 16 | 3 | 12 | | 3 | 32 | 6 | 25 | | 4 | 64 | 12 | 50 | | 5 | 128 | 25 | 100 | | 6 | 256 | 50 | 200 | | 7 | 512 | 100 | 400 | | 8 | - | 200 | 800 |
