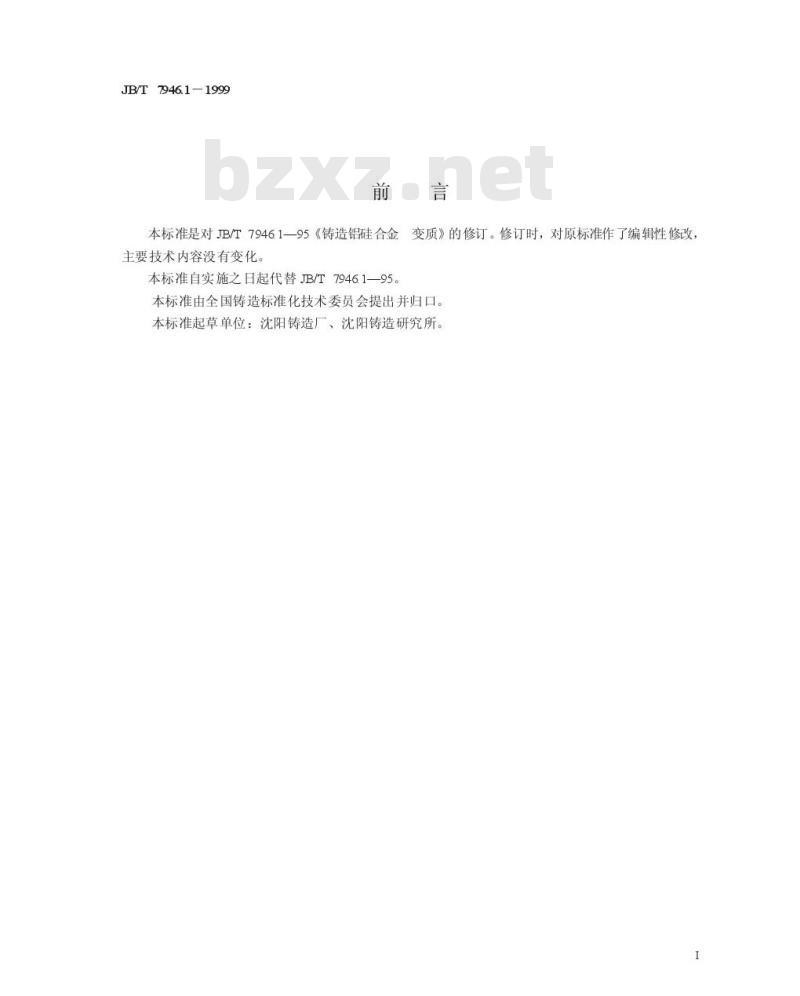

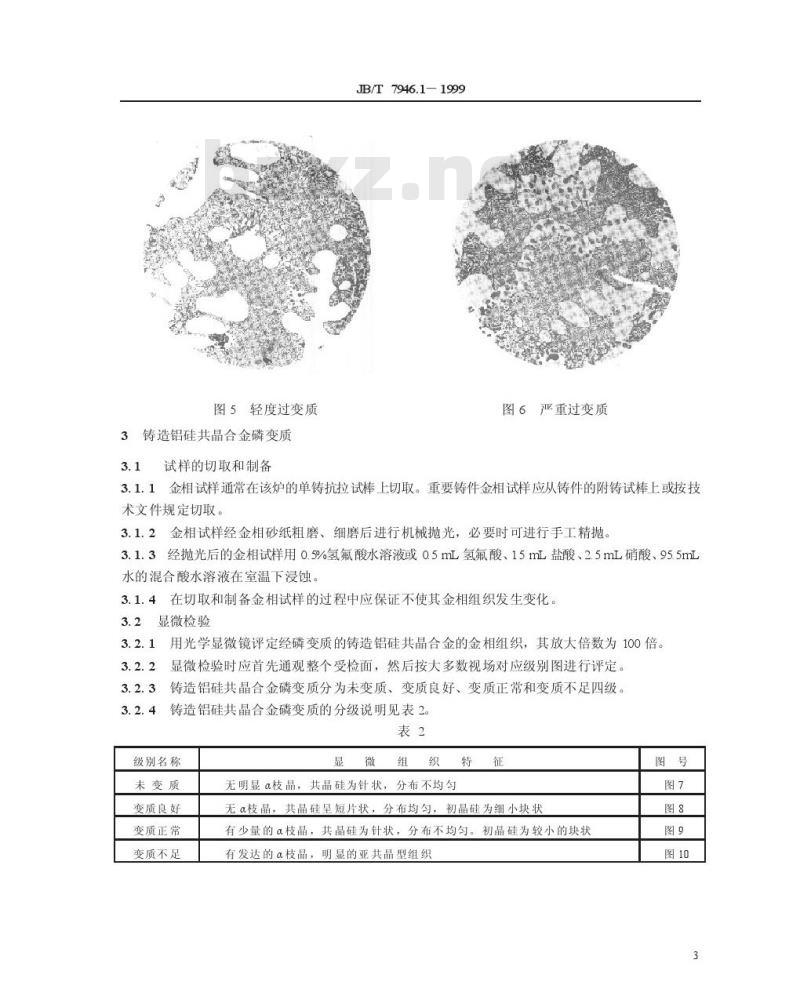

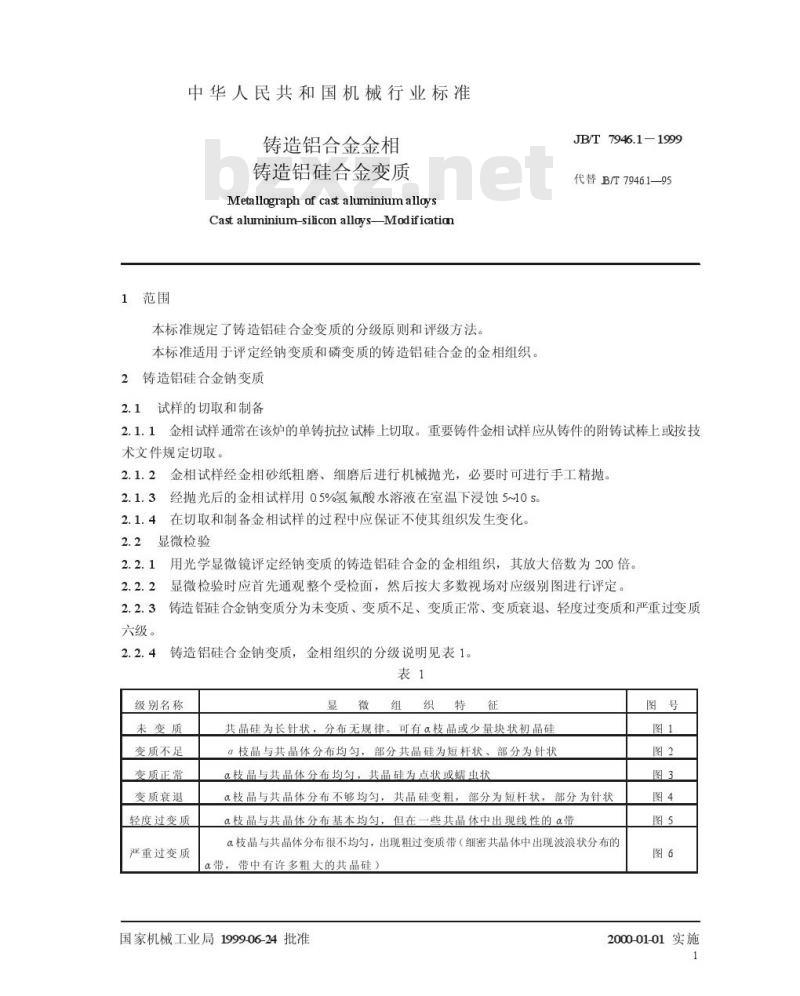

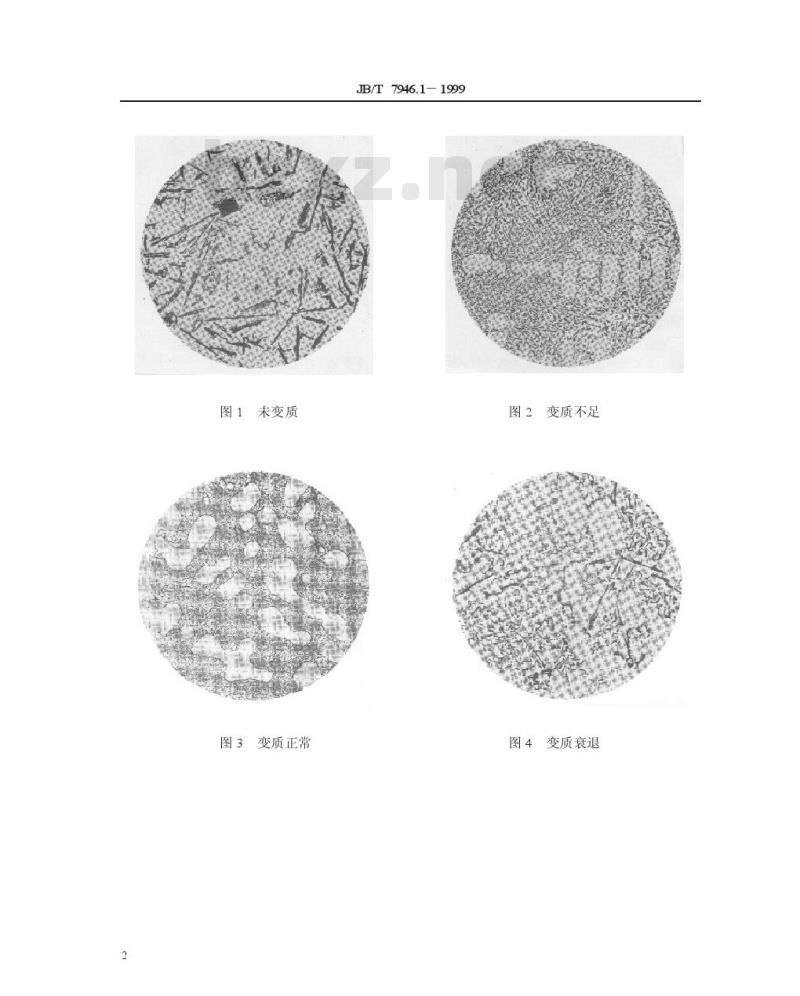

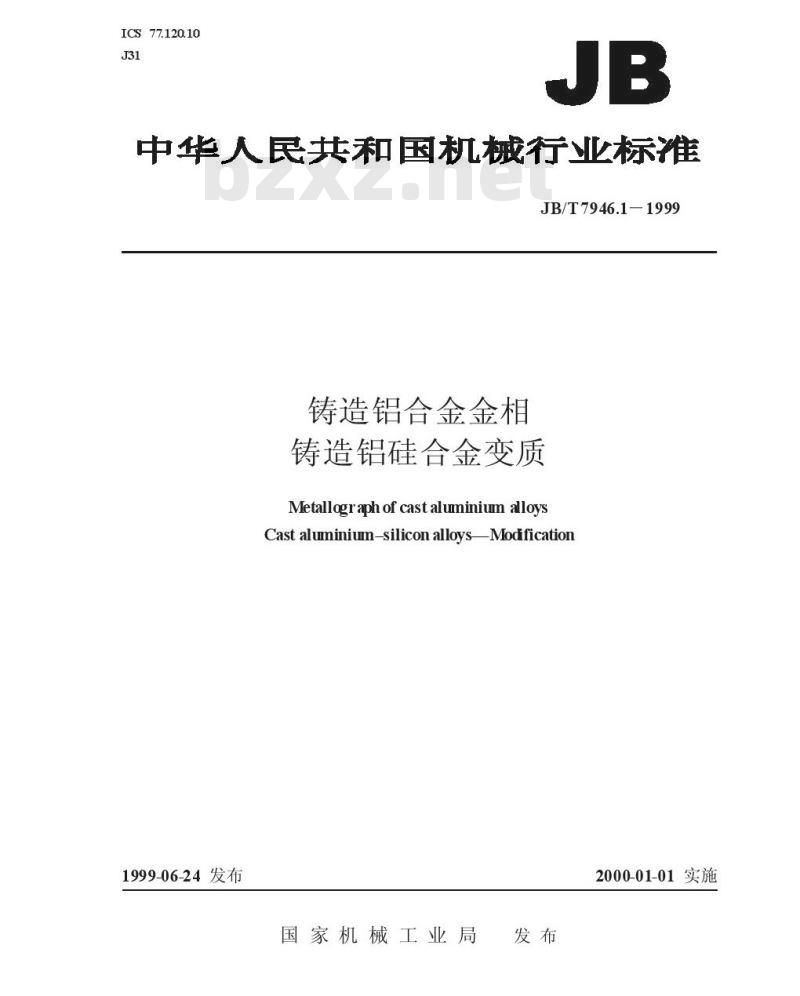

中华人民共和国机械行业标准 JB/T 7946.1-1999 铸造铝合金金相——铸造铝硅合金变质 Metallograph of cast aluminium alloys—Cast aluminium-silicon alloys—Modification 发布日期：1999-06-24 实施日期：2000-01-01 国家机械工业局 前言 本标准是对JB/T 7946.1—95《铸造铝硅合金变质》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。本标准自实施之日起代替JB/T 7946.1—95。本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造厂、沈阳铸造研究所。 1 范围 本标准规定了铸造铝硅合金变质的分级原则和评级方法。本标准适用于评定经钠变质和磷变质的铸造铝硅合金的金相组织。 2 铸造铝硅合金钠变质 2.1 试样的切取和制备 2.1.1 金相试样通常在该炉的单铸抗拉试棒上切取。重要铸件金相试样应从铸件的附铸试棒上或按技术文件规定切取。 2.1.2 金相试样经金相砂纸粗磨、细磨后进行机械抛光，必要时可进行手工精抛。经抛光后的金相试样用0.5%氢氟酸水溶液在室温下浸蚀5~10s。 2.1.4 在切取和制备金相试样的过程中应保证不使其组织发生变化。 2.2 显微检验 2.2.1 用光学显微镜评定经钠变质的铸造铝硅合金的金相组织，其放大倍数为200倍。 2.2.2 显微检验时应首先通观整个受检面，然后按大多数视场对应级别图进行评定。 2.2.3 铸造铝硅合金钠变质分为未变质、变质不足、变质正常、变质衰退、轻度过变质和严重过变质六级。 2.2.4 铸造铝硅合金钠变质，金相组织的分级说明见表1。 表1 铸造铝硅合金钠变质分级： 1. 未变质：共晶硅为长针状，分布无规律。可有$lpha$枝晶或少量块状初晶硅。 2. 变质不足：与共晶体分布均匀，部分共晶硅为短杆状、部分为针状$lpha$枝晶。 3. 变质正常：与共晶体分布均匀，共晶硅为点状或蠕虫状$lpha$枝晶。 4. 变质衰退：与共晶体分布不够均匀，共晶硅变粗，部分为短杆状，部分为针状$lpha$枝晶。 5. 轻度过变质：与共晶体分布基本均匀，但在一些共晶体中出现线性的$lpha$带。 6. 严重过变质：$lpha$枝晶与共晶体分布很不均匀，出现粗过变质带（细密共晶体中出现波浪状分布的$lpha$带，带中有许多粗大的共晶硅）。 3 铸造铝硅共晶合金磷变质 3.1 试样的切取和制备 3.1.1 金相试样通常在该炉的单铸抗拉试棒上切取。重要铸件金相试样应从铸件的附铸试棒上或按技术文件规定切取。 3.1.2 金相试样经金相砂纸粗磨、细磨后进行机械抛光，必要时可进行手工精抛。 3.1.3 经抛光后的金相试样用0.5%氢氟酸水溶液或0.5mL氢氟酸、15mL盐酸、2.5mL硝酸、95.5mL水的混合酸水溶液在室温下浸蚀。 3.1.4 在切取和制备金相试样的过程中应保证不使其金相组织发生变化。 3.2 显微检验 3.2.1 用光学显微镜评定经磷变质的铸造铝硅共晶合金的金相组织，其放大倍数为100倍。 3.2.2 显微检验时应首先通观整个受检面，然后按大多数视场对应级别图进行评定。 3.2.3 铸造铝硅共晶合金磷变质分为未变质、变质良好、变质正常和变质不足四级。 3.2.4 铸造铝硅共晶合金磷变质的分级说明见表2。 表2 铸造铝硅共晶合金磷变质分级： 1. 未变质：无明显$lpha$枝晶，共晶硅为针状，分布不均匀。 2. 变质良好：无$lpha$枝晶，共晶硅呈短片状，分布均匀，初晶硅为细小块状。 3. 变质正常：有少量的$lpha$枝晶，共晶硅为针状，分布不均匀。初晶硅为较小的块状。 4. 变质不足：有发达的$lpha$枝晶，明显的亚共晶型组织。
