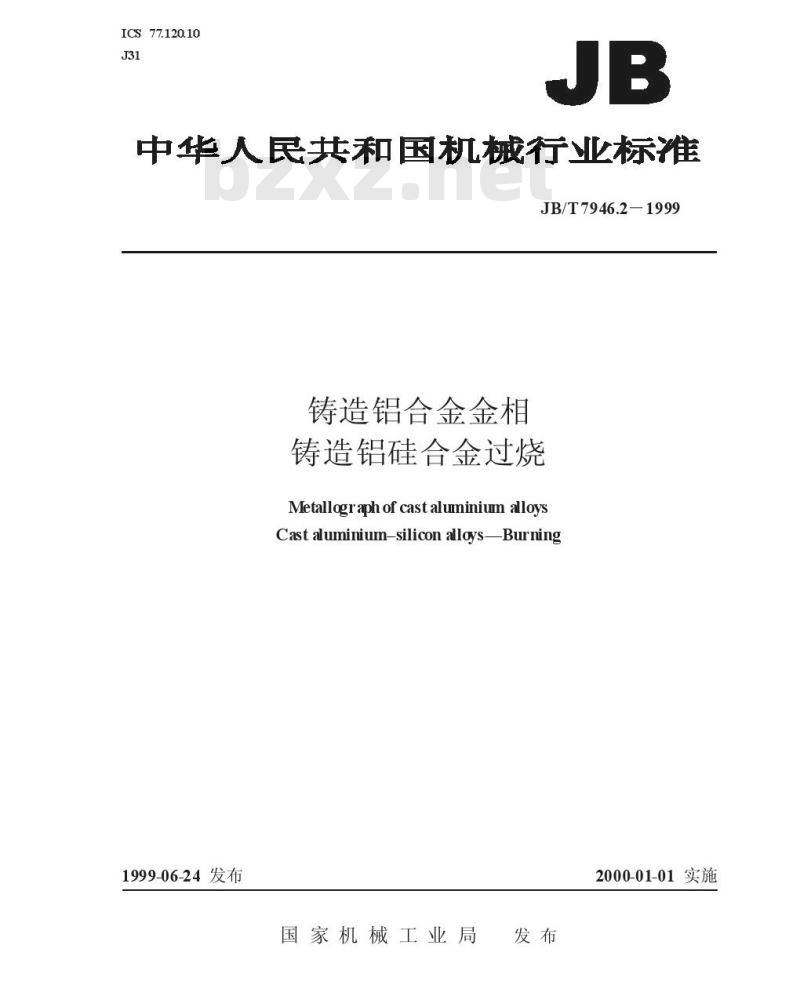

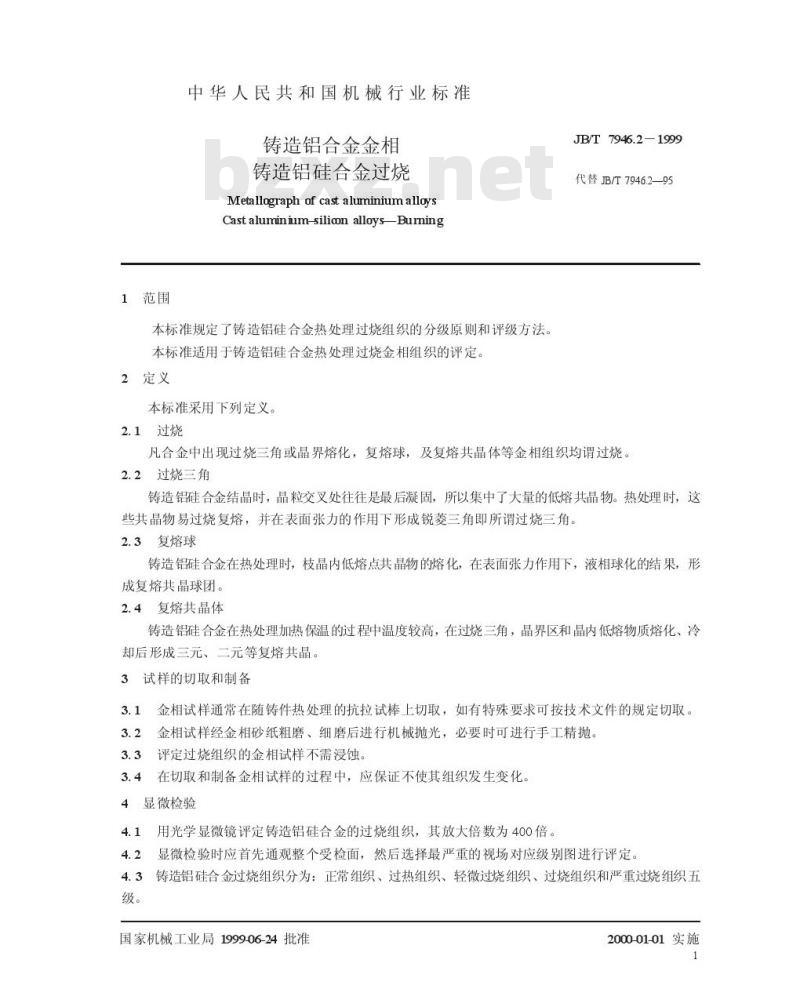

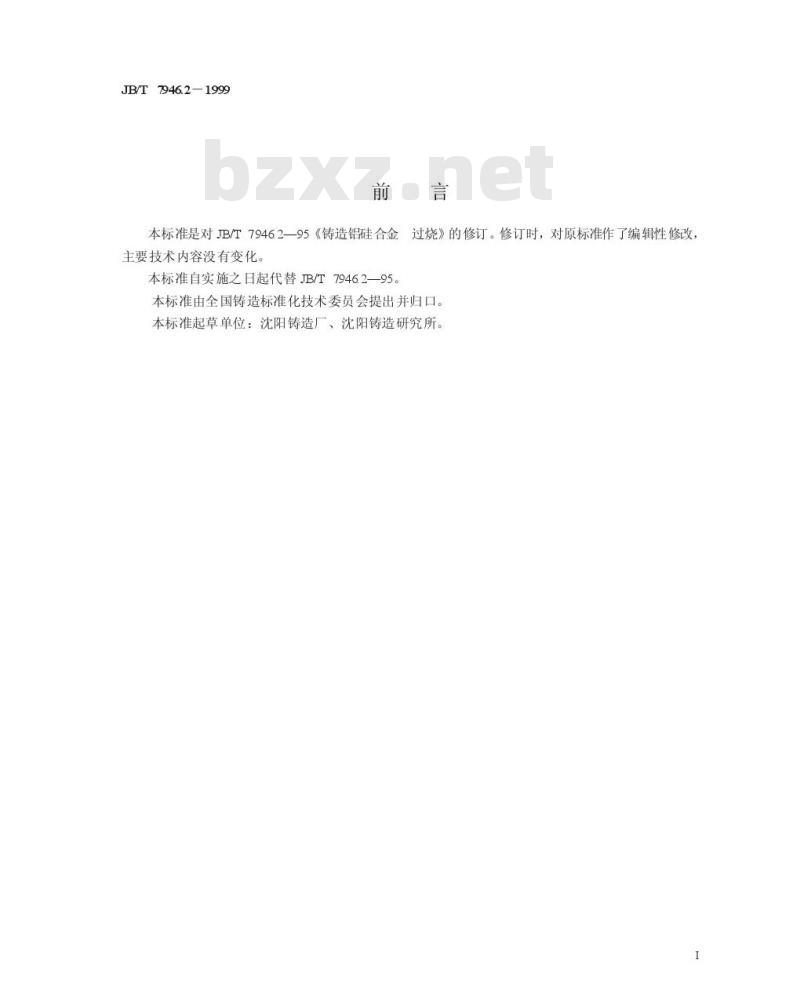

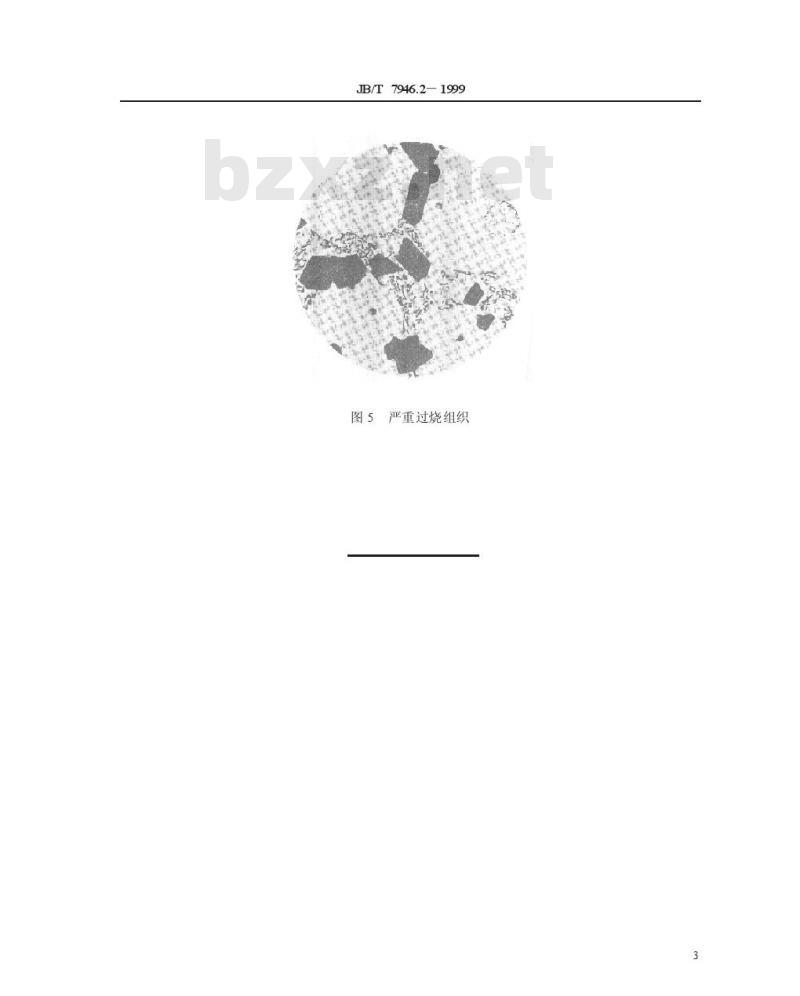

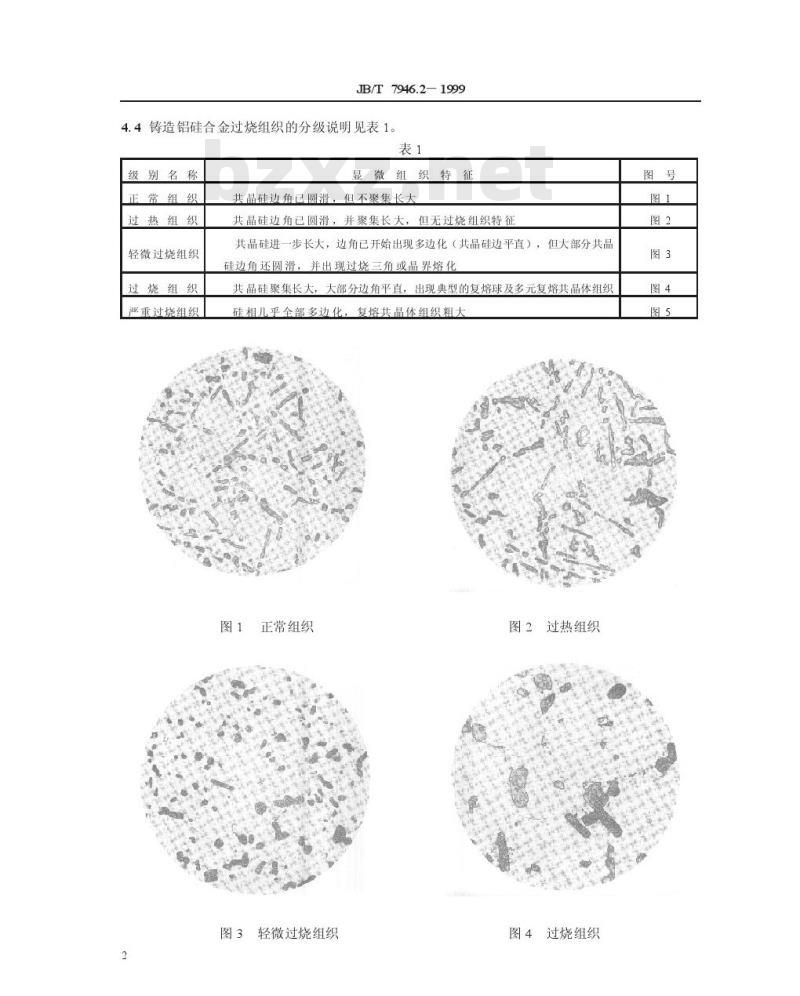

中华人民共和国机械行业标准 JB/T 7946.2—1999 铸造铝合金金相 铸造铝硅合金过烧 Metallograph of cast aluminium alloys — Cast aluminium-silicon alloys — Burning 发布日期：1999-06-24 实施日期：2000-01-01 国家机械工业局 前言 本标准是对 JB/T 7946.2—95《铸造铝硅合金过烧》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。 本标准自实施之日起代替 JB/T 7946.2—95。 本标准由全国铸造标准化技术委员会提出并归口。本标准起草单位：沈阳铸造厂、沈阳铸造研究所。 1 范围 本标准规定了铸造铝硅合金热处理过烧组织的分级原则和评级方法。本标准适用于铸造铝硅合金热处理过烧金相组织的评定。 2 定义 本标准采用下列定义。 2.1 过烧 凡合金中出现过烧三角或晶界熔化，复熔球，及复熔共晶体等金相组织均谓过烧。 2.2 过烧三角 铸造铝硅合金结晶时，晶粒交叉处往往是最后凝固，所以集中了大量的低熔共晶物。热处理时，这些共晶物易过烧复熔，并在表面张力的作用下形成锐角三角，即所谓过烧三角。 2.3 复熔球 铸造铝硅合金在热处理时，枝晶内低熔点共晶物的熔化，在表面张力作用下，液相球化的结果，形成复熔共晶球团。 2.4 复熔共晶体 铸造铝硅合金在热处理加热保温的过程中温度较高，在过烧三角、晶界区和晶内低熔物质熔化、冷却后形成三元、二元等复熔共晶。 3 试样的切取和制备 3.1 金相试样通常在随铸件热处理的抗拉试棒上切取，如有特殊要求可按技术文件的规定切取。 3.2 金相试样经金相砂纸粗磨、细磨后进行机械抛光，必要时可进行手工精抛。 3.3 评定过烧组织的金相试样不需浸蚀。 3.4 在切取和制备金相试样的过程中，应保证不使其组织发生变化。 4 显微检验 4.1 用光学显微镜评定铸造铝硅合金的过烧组织，其放大倍数为400倍。 4.2 显微检验时应首先通观整个受检面，然后选择最严重的视场对应级别图进行评定。 4.3 铸造铝硅合金过烧组织分为：正常组织、过热组织、轻微过烧组织、过烧组织和严重过烧组织五级。 表1 铸造铝硅合金过烧组织的分级说明 级别 | 级别名称 | 显微组织特征 1 | 正常组织 | 共晶硅边角已圆滑，但不聚集长大 2 | 过热组织 | 共晶硅边角已圆滑，并聚集长大，但无过烧组织特征 3 | 轻微过烧组织 | 共晶硅进一步长大，边角已开始出现多边化（共晶硅边平直），但大部分共晶硅边角还圆滑，并出现过烧三角或晶界熔化 4 | 过烧组织 | 共晶硅聚集长大，大部分边角平直，出现典型的复熔球及多元复熔共晶体组织 5 | 严重过烧组织 | 硅相几乎全部多边化，复熔共晶体组织粗大
