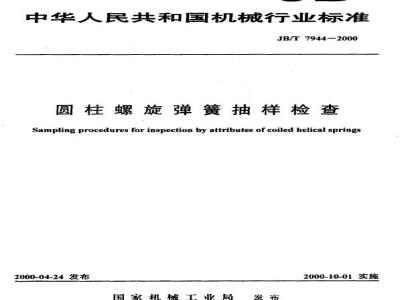

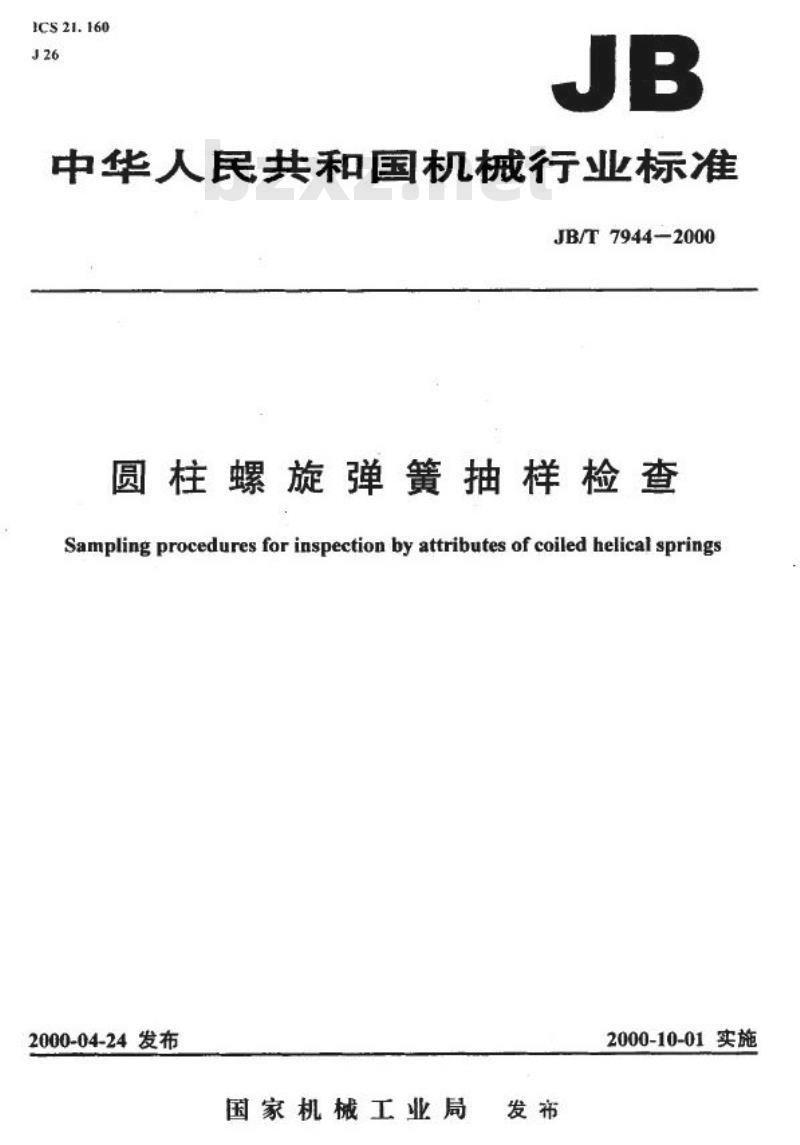

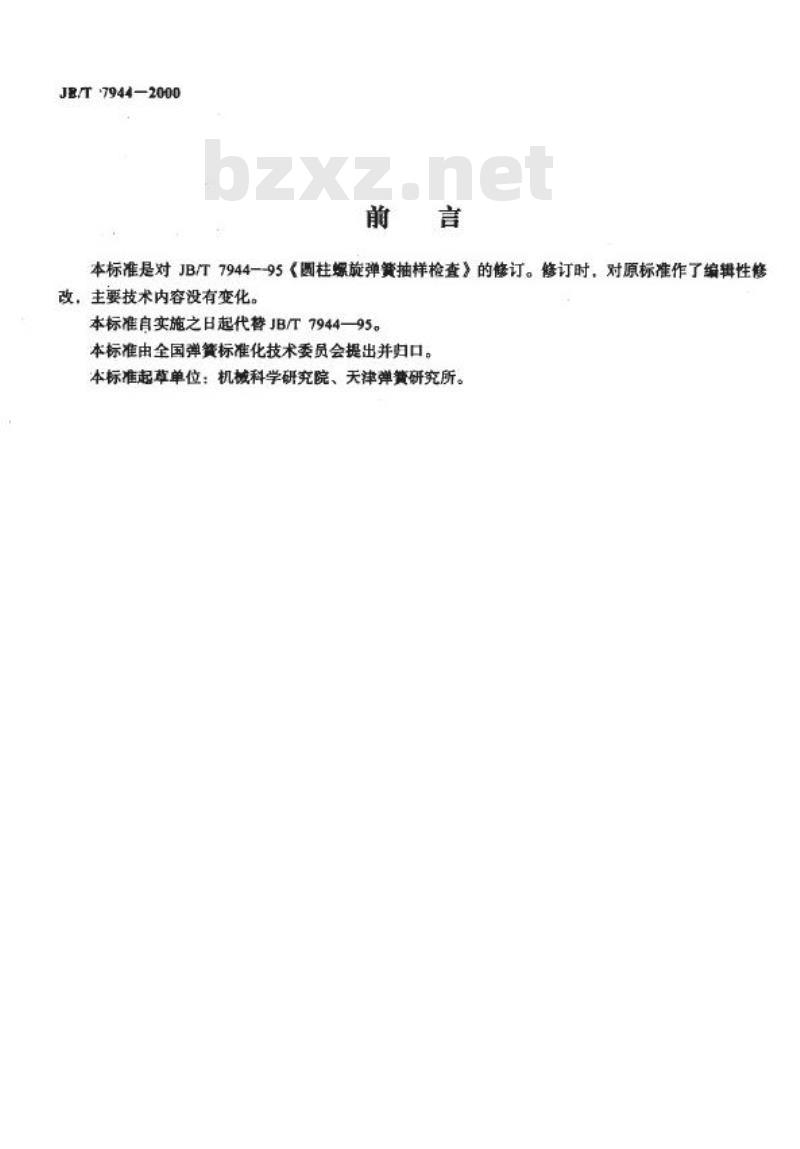

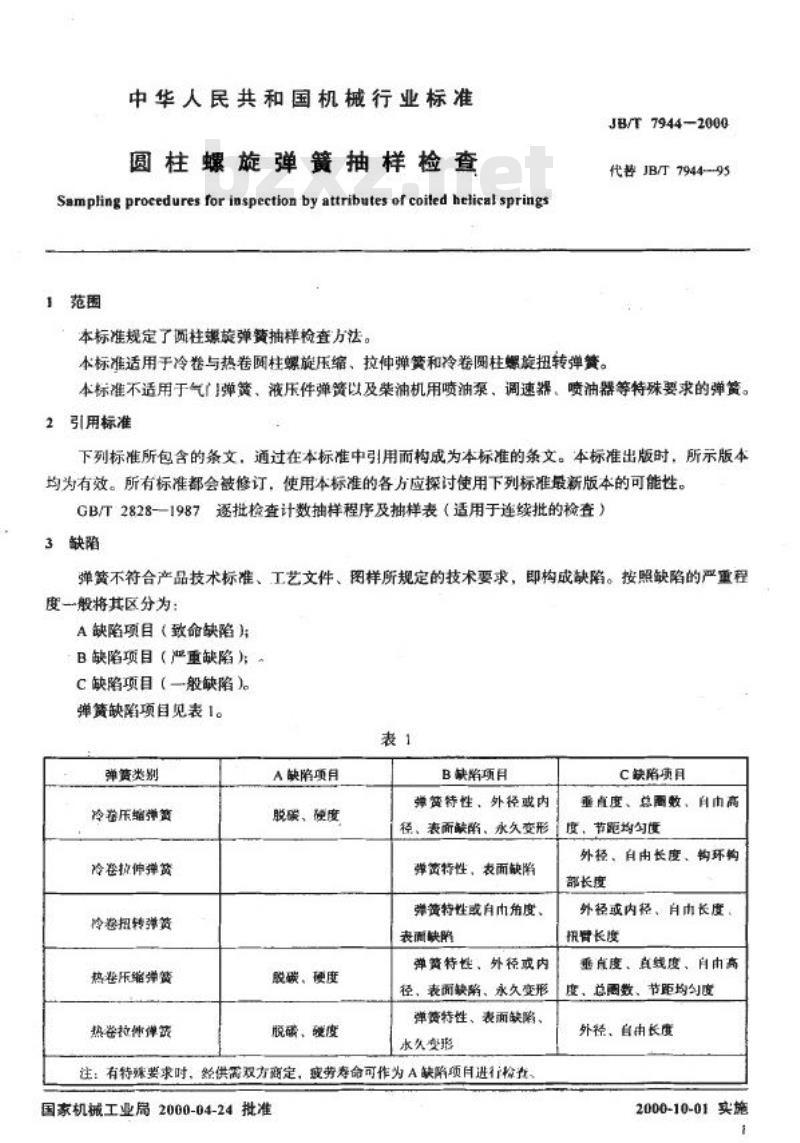

中华人民共和国机械行业标准 JB/T 7944-2000 圆柱螺旋弹簧抽样检查 Sampling procedures for inspection by attributes of coiled helical springs 发布日期：2000-04-24 实施日期：2000-10-01 归口单位：国家机械工业局 前言 本标准是对 JB/T 7944-95《圆柱螺旋弹簧抽样检查》的修订。修订时，对原标准作了编辑性修改，主要技术内容没有变化。 本标准自实施之日起代替 JB/T 7944-95。本标准由全国弹簧标准化技术委员会提出并归口。本标准起草单位：机械科学研究院、天津弹簧研究所。 1 范围 本标准规定了圆柱螺旋弹簧抽样检查方法。本标准适用于冷卷与热卷圆柱螺旋压缩、拉伸弹簧和冷卷圆柱螺旋扭转弹簧。本标准不适用于气门弹簧、液压件弹簧以及柴油机用喷油泵、调速器、喷油器等特殊要求的弹簧。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） 3 缺陷 弹簧不符合产品技术标准、工艺文件、图样所规定的技术要求，即构成缺陷。按照缺陷的严重程度一般将其区分为： A缺陷项目（致命缺陷）； B缺陷项目（严重缺陷）； C缺陷项目（一般缺陷）。 弹簧缺陷项目见表1。 表1 弹簧缺陷项目表 - 冷卷压缩弹簧： A缺陷项目：脱碳、硬度； B缺陷项目：疲劳特性、外径或内径、表面缺陷、永久变形； C缺陷项目：垂直度、总圈数、自由高度、节距均匀度。 - 冷卷拉伸弹簧： A缺陷项目：脱碳、硬度； B缺陷项目：疲劳特性、表面缺陷； C缺陷项目：外径、自由长度、钩环部长度。 - 冷卷扭转弹簧： A缺陷项目：脱磷、硬度； B缺陷项目：疲劳特性或内角度、表面缺陷； C缺陷项目：外径或内径、内径长度、扭转长度。 - 热卷压缩弹簧： A缺陷项目：脱碳、硬度； B缺陷项目：疲劳特性、表面缺陷、永久变形； C缺陷项目：垂直度、直线度、自由高度、总圈数、节距均匀度。 - 热卷拉伸弹簧： A缺陷项目：脱碳、硬度； B缺陷项目：疲劳特性、表面缺陷、永久变形； C缺陷项目：外径、自由长度。 注：有特殊要求时，经供需双方商定，疲劳寿命可作为A缺陷项目进行检查。 4 检查水平 按 GB/T 2828 中特殊检查水平 S-4。 5 样本大小字码 根据提交检查批的批量和特殊检查水平 S-4 确定样本大小字码，见表2。 表2 批量范围参考 2~15, 16-25, 26-90, 91~150, 151-500, 501~1200, 1201~10000, 10001-35000, 35001~500000, ≥500001 6 抽样方案 6.1 A缺陷项目样本抽取 6.1.1 不限交货批量的大小，冷卷圆柱弹簧的疲劳寿命样本为4件；金相、脱碳样本为2件，也可由制造厂提供试块2件。 6.1.2 不限交货批量的大小，热卷圆柱螺旋弹簧的疲劳寿命样本为2件；金相、脱碳样本可由制造厂提供试棒（块）2件。 6.1.3 特殊需要时，可由供需双方商定。 6.2 B、C缺陷项目样本抽取 根据交货批量的大小，可采取一次、二次或五次正常检查抽样方案。 6.2.1 当交货批量为 2~1200 件时，可采用一次正常检查抽样方案，见表3。 6.2.2 当交货批量为 1201~10000 件时，可采用二次正常检查抽样方案，见表4。 6.2.3 当交货批量大于 10000 件时，可采用五次正常检查抽样方案，见表5。
