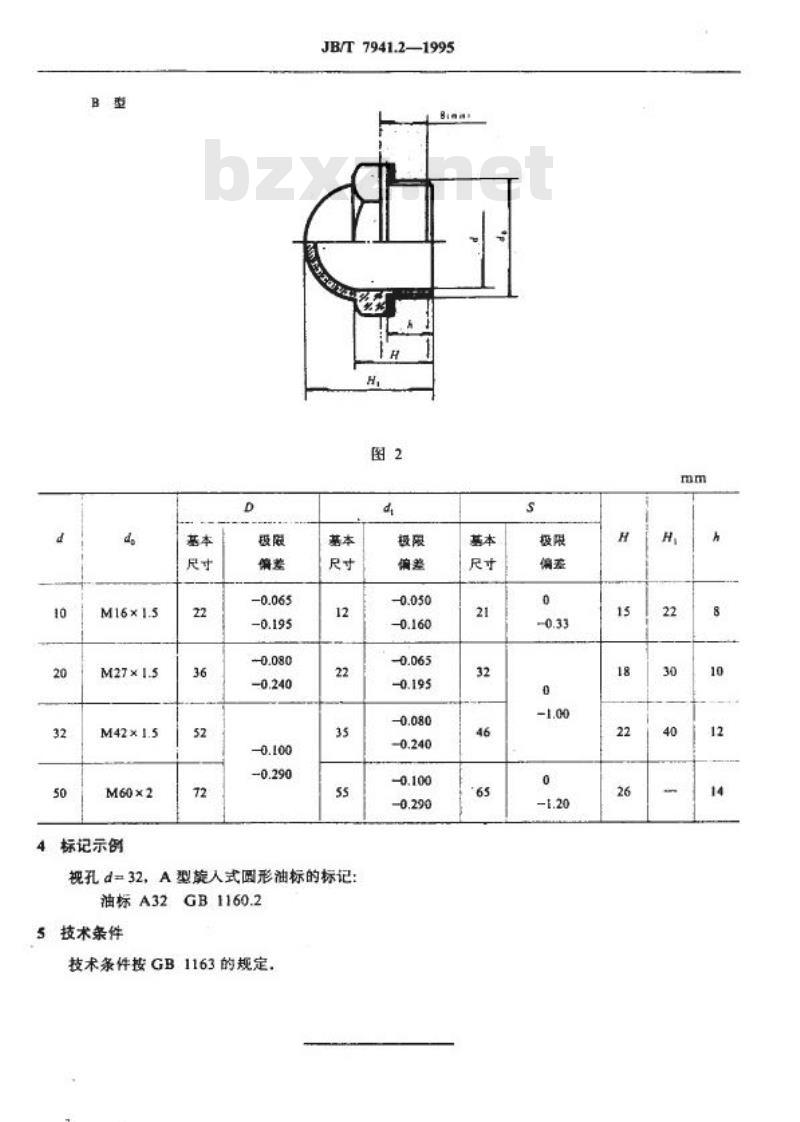

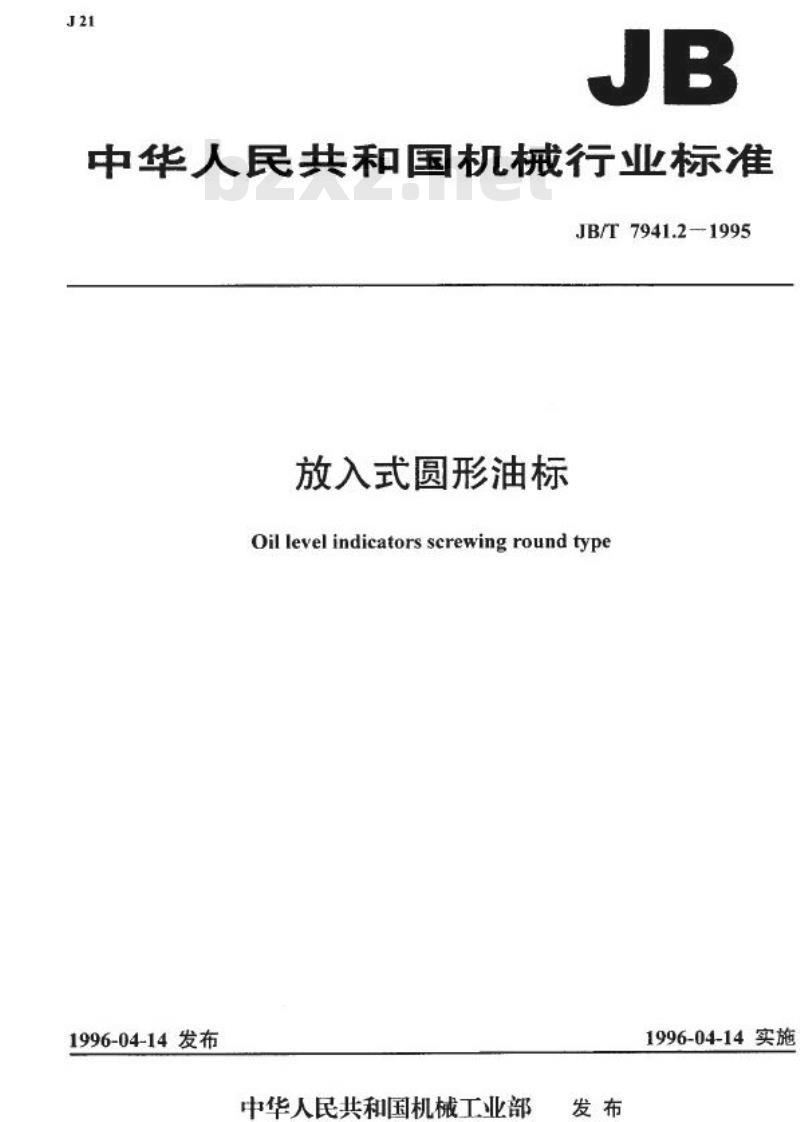

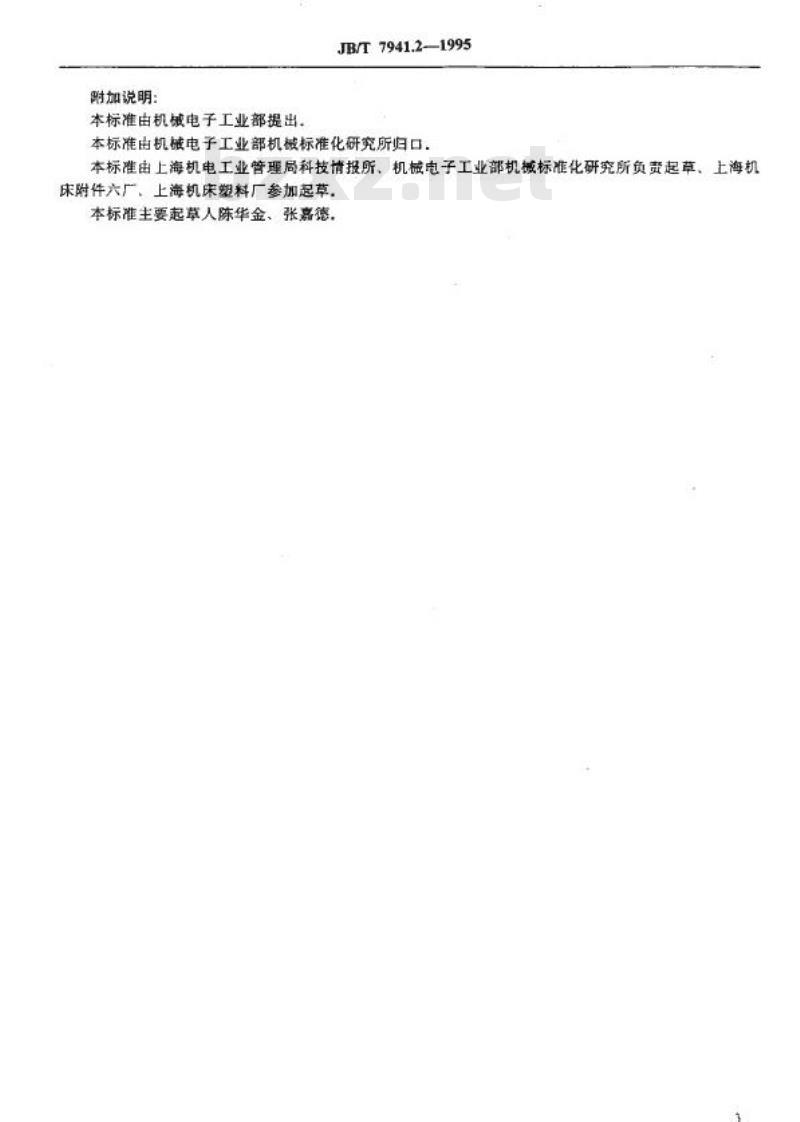

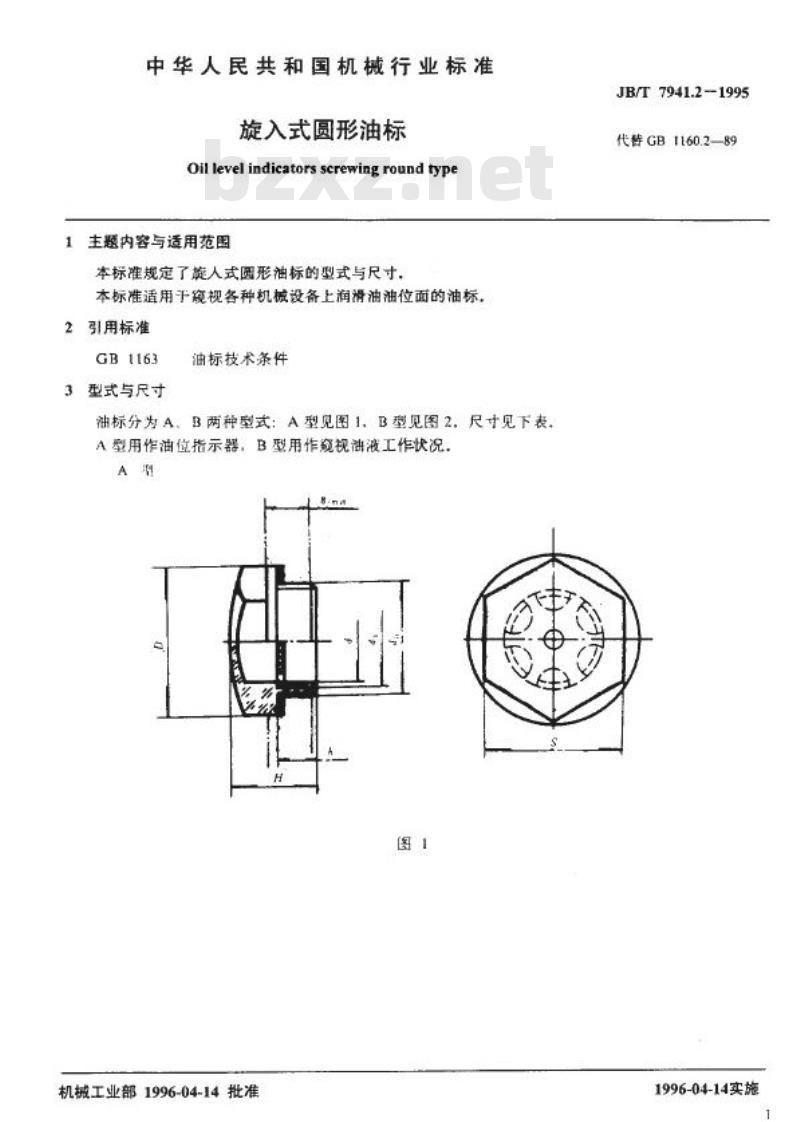

中华人民共和国机械行业标准 JB/T 7941.2—1995 旋入式圆形油标 Oil level indicators screwing round type 发布日期：1996-04-14 实施日期：1996-04-14 代替标准：GB1160.2—89 1 主题内容与适用范围 本标准规定了旋入式圆形油标的型式与尺寸。本标准适用于窥视各种机械设备上润滑油油位面的油标。 2 引用标准 GB1163 3 型式与尺寸 油标分为A、B两种型式：A型见图1，用作油位指示器；B型见图2，用作监视油液工作状况。 A型标记示例：视孔d=32，油标A32（GB1160.2） A型基本尺寸及偏差： - 基本尺寸 d: 22, 36, 52, 72 mm - 螺纹 M: M16×1.5, M27×1.5, M42×1.5, M60×2 - 距离 p: 10, 12, 20, 32 mm - 高度 H: 15, 23, 26, 30 mm - 偏差值: -0.050, 0.160, -0.065, -0.195, -0.080, 0.240, -0.100, 0.290 B型基本尺寸及偏差： - 基本尺寸 d: 21, 32, 46, 65 mm - 距离 p: 10, 12 mm - 偏差值: 0, 0.33, 0, -1.00, 0, -1.20 5 技术条件 技术条件按GB1163的规定。 附加说明： 本标准由机械电子工业部提出。本标准由机械电子工业部机械标准化研究所归口。本标准由上海机电工业管理局科技情报所、机械电子工业部机械标准化研究所负责起草，上海机床附件六厂、上海机床塑料厂参加起草。本标准主要起草人：陈华金、张嘉德。
