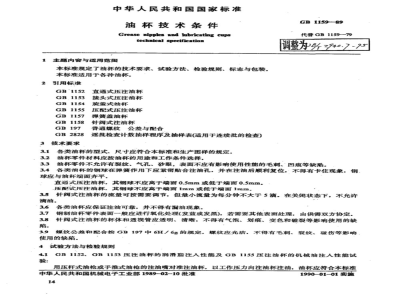

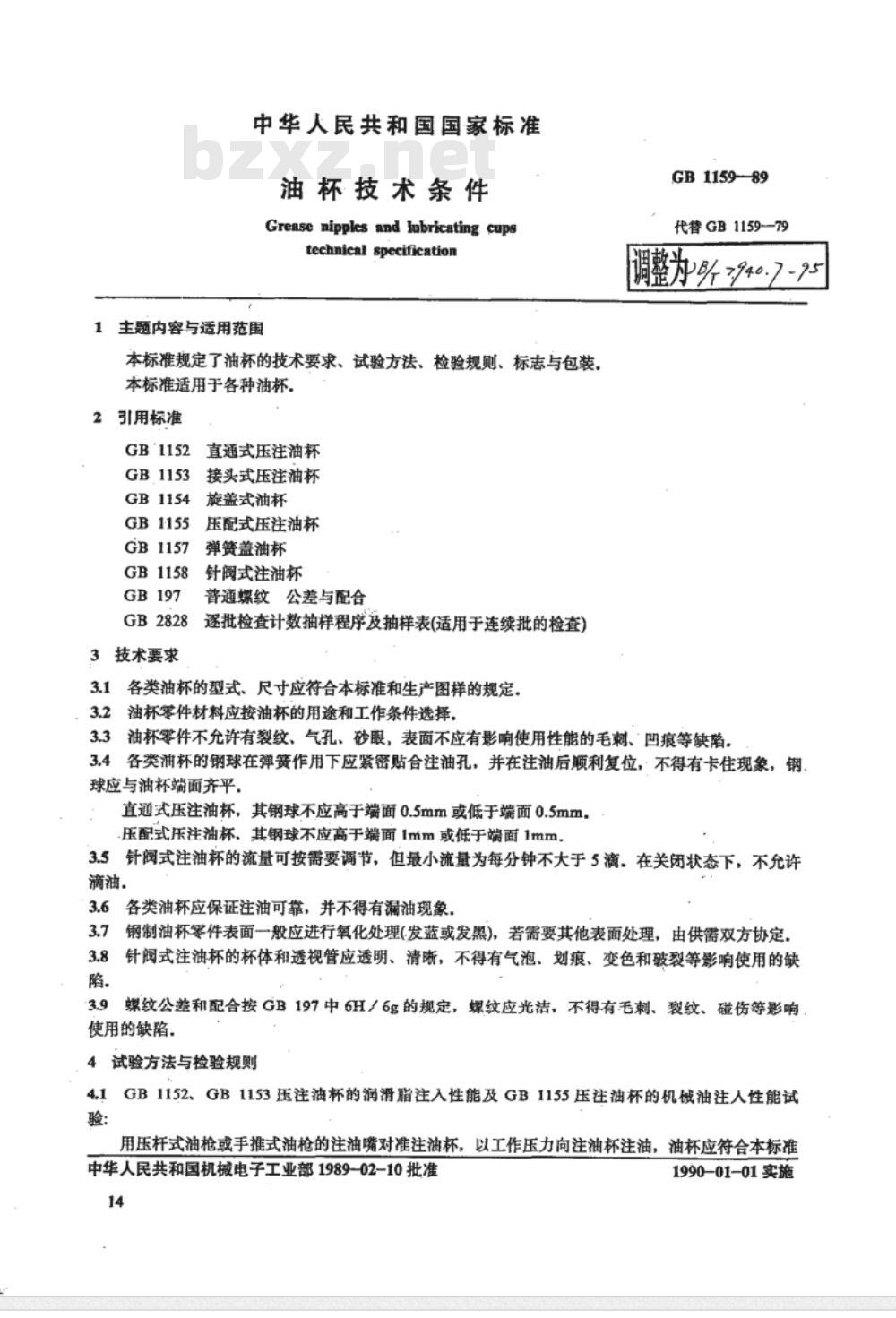

中华人民共和国国家标准 油杯技术条件 Grease nipples and lubricating cups technical specification 1 主题内容与适用范围 本标准规定了油杯的技术要求、试验方法、检验规则、标志与包装。本标准适用于各种油杯。 2 引用标准 GB1152 直通式压注油杯 GB1153 接头式压注油杯 GB1154 旋盖式油杯 GB1155 压配式压注油杯 GB1157 弹簧盖油杯 GB1158 针阅式注油杯 GB197 普通螺纹公差与配合 GB2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) 3 技术要求 3.1 各类油杯的型式、尺寸应符合本标准和生产图样的规定。 3.2 油杯零件材料应按油杯的用途和工作条件选择。 3.3 油杯零件不允许有裂纹、气孔、砂眼，表面不应有影响使用性能的毛刺、凹痕等缺陷。 3.4 各类油杯的钢球在弹簧作用下应紧密贴合注油孔，并在注油后顺利复位，不得有卡住现象。钢球应与油杯端面齐平：直通式压注油杯，其钢球不应高于端面0.5mm或低于端面0.5mm；压配式压注油杯，其钢球不应高于端面1mm或低于端面1mm。 3.5 针阅式注油杯的流量可按需要调节，但最小流量为每分钟不大于5滴。在关闭状态下，不允许滴油。 3.6 各类油杯应保证注油可靠，并不得有漏油现象。 3.7 钢制油杯零件表面一般应进行氧化处理(发蓝或发黑)，若需要其他表面处理，由供需双方协定。 3.8 针阅式注油杯的杯体和透视管应透明、清晰，不得有气泡、划痕、变色和破裂等影响使用的缺陷。 3.9 螺纹公差和配合按GB197中6H/6g的规定，螺纹应光洁，不得有毛刺、裂纹、碰伤等影响使用的缺陷。 4 试验方法与检验规则 4.1 GB1152、GB1153压注油杯的润滑脂注入性能及GB1155压注油杯的机油注入性能试验：用压杆式油枪或手推式油枪的注油嘴对准注油杯，以工作压力向注油杯注油，油杯应符合本标准3.4、3.6条的规定。 4.2 油杯应经制造厂质量检验部门进行检验，合格后方可出厂，出厂产品应附有产品质量合格证。 4.3 用户有权按本标准规定的使用性能、质量指标对油杯进行检查，油杯的验收规则按GB2828的规定，一般检查水平为Ⅱ，本标准中3.4、3.5、3.6条的质量合格水平AQL值为4。 4.4 需方认为必要或经济合理时，可根据供方的质量保证情况，对提交检验的产品免除检查，亦可根据供需方协定的抽样方案进行检查。 4.5 油杯材料以材料供应单位的证明予以检查验收。 5 标志与包装 5.1 油杯在包装前应擦干净，无金属镀层的零件表面应涂上防锈蚀剂，在正常运输和保管条件下，自出厂之日起，保证6个月内不锈蚀。 5.2 油杯应放置在内衬浸油纸的坚固包装箱中，包装箱应能防止油杯发生锈蚀和运输时受到的损伤。 5.3 包装箱中应附有质量检验部门产品质量合格证和装箱单。 5.4 包装箱(盒、袋)外表面应清晰标明： a. 产品名称或标记； b. 制造厂名称、商标； c. 产品数量； d. 生产日期； e. 每箱重量。 附加说明： 本标准由机械电子工业部提出。 本标准由机械电子工业部机械标准化研究所归口。 本标准由上海机电工业管理局科技情报所、机械电子工业部机械标准化研究所负责起草，沈阳油杯厂参加起草。 本标准主要起草人：陈华金、王喜良、张克勤、王仁敏。 中华人民共和国机械电子工业部 1989-02-10批准 1990-01-01实施 GB1159-89
