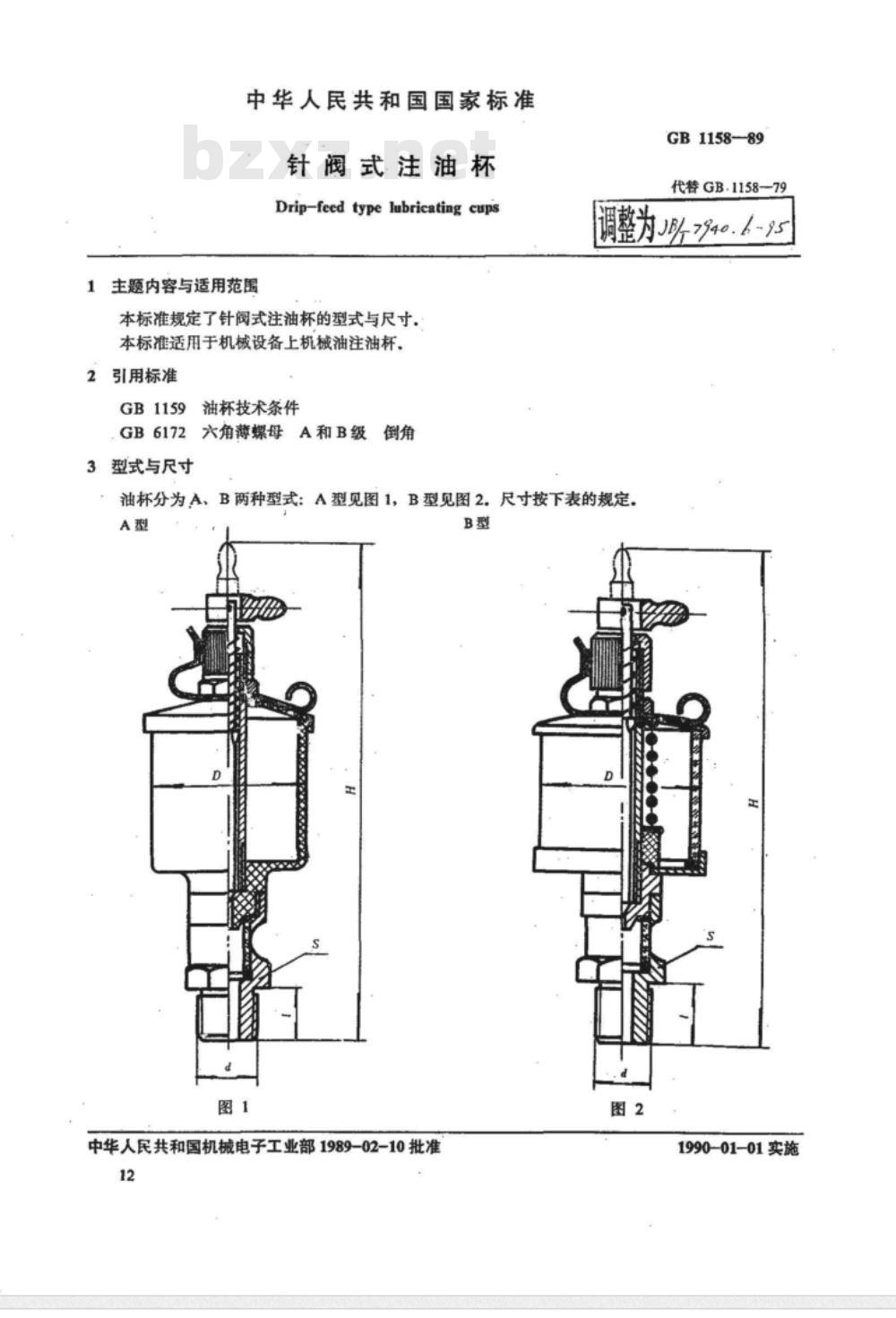

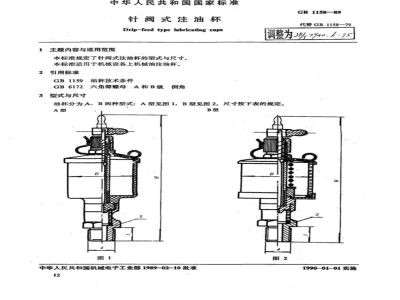

中华人民共和国国家标准 针阀式注油杯 Drip-feed type lubricating cups 1 主题内容与适用范围 本标准规定了针阀式注油杯的型式与尺寸。本标准适用于机械设备上的机械油注油杯。 2 引用标准 GB1159 油杯技术条件 GB6172 六角薄螺母A和B级倒角 GB1158—89 (代替GB1158—79，调整为J7940.6-95) 3 型式与尺寸 油杯分为A、B两种型式：A型见图1，B型见图2。尺寸按下表规定： 最小容量 (cm³) | d (mm) | H (mm) | D (mm) | s (mm) | 螺母 | 极限偏差 (mm) 16 | 12 | 105 | 32 | 13 | M8x1 | 0 / 0.27 25 | 14 | 115 | 36 | 18 | M10x1 | 0 / 0.33 50 | 16 | 130 | 45 | 21 | M14x1.5 | - 100 | 18 | 140 | 55 | - | M16x1.5 | - 200 | - | 170 | 70 | - | - | - 400 | - | 190 | 85 | - | - | - 标记示例：最小容量25cm，A型针阀式油杯的标记为“油杯A25GB1158”。 4 技术条件 技术条件按GB1159的规定。 附加说明： 本标准由机械电子工业部提出。 本标准由机械电子工业部机械标准化研究所归口。 本标准由上海机电工业管理局科技情报所、机械电子工业部机械标准化研究所负责起草，沈阳油杯厂参加起草。 主要起草人：陈华金、王喜良。 批准日期：1989-02-10 实施日期：1990-01-01
