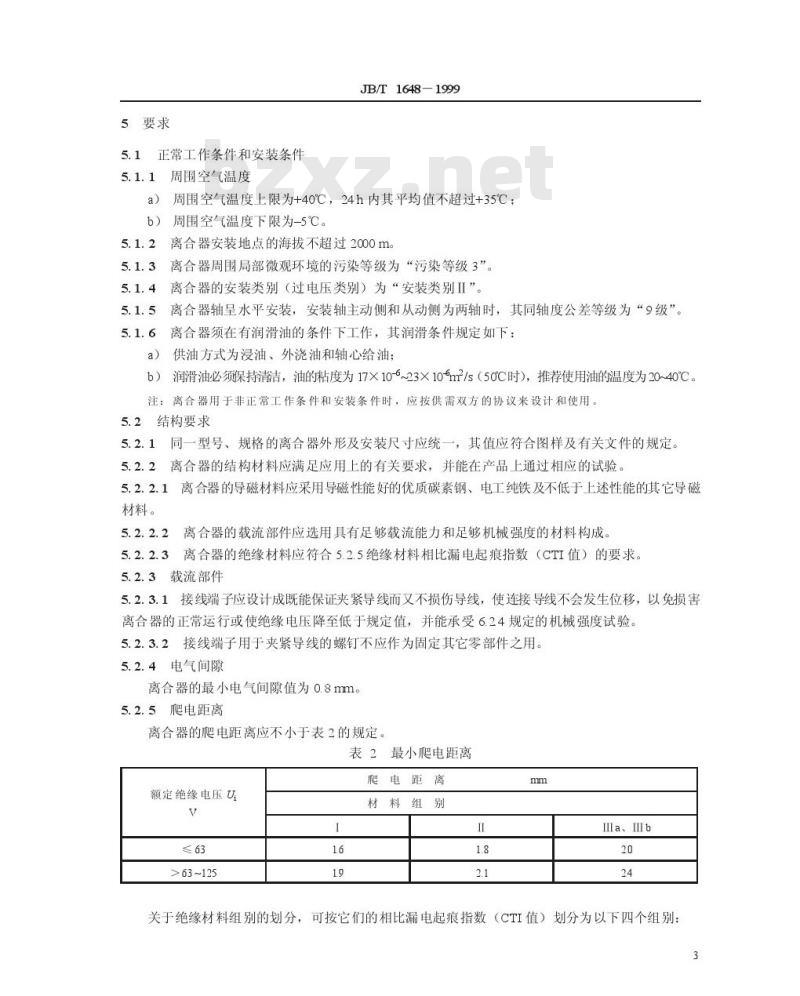

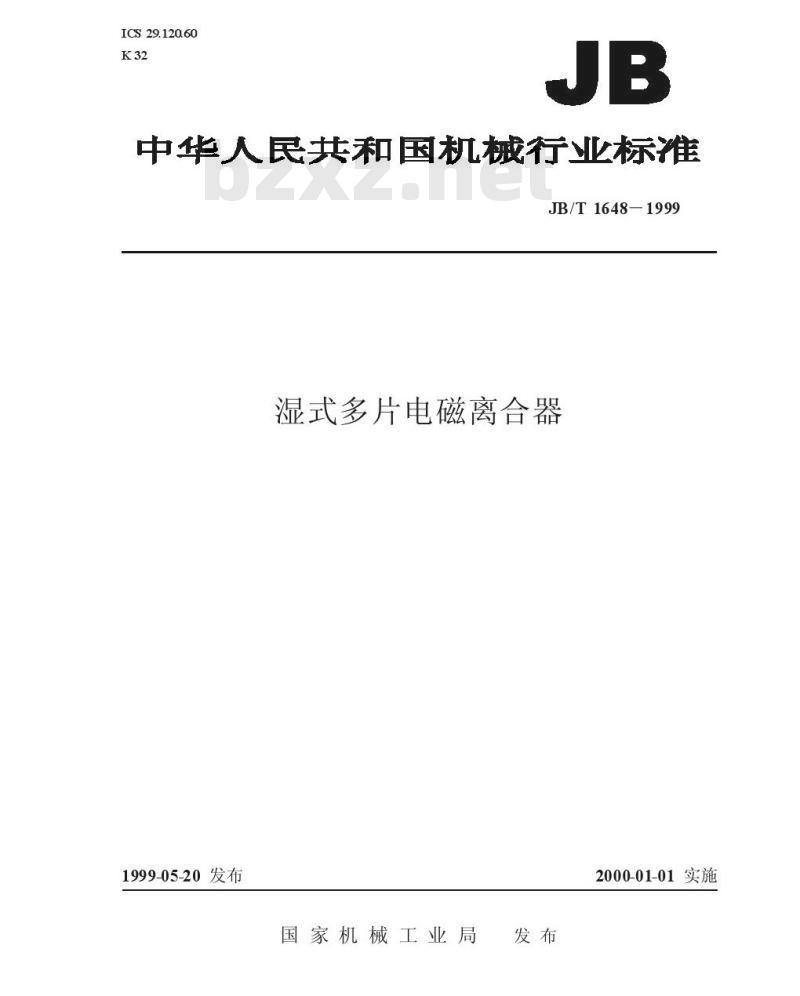

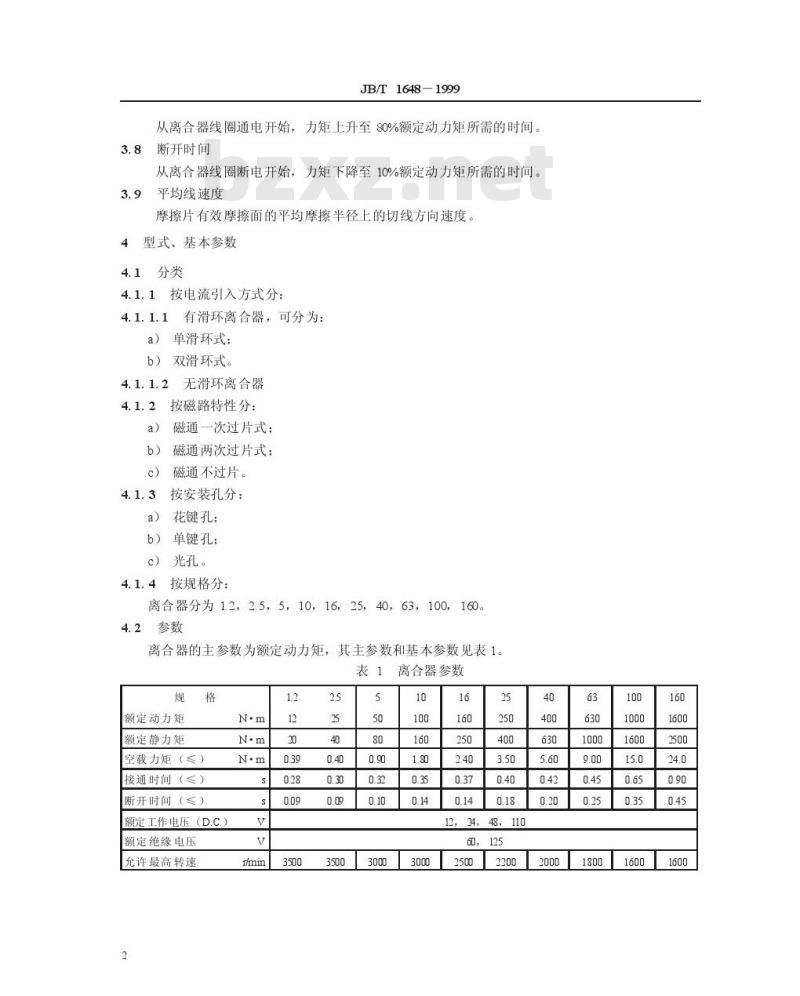

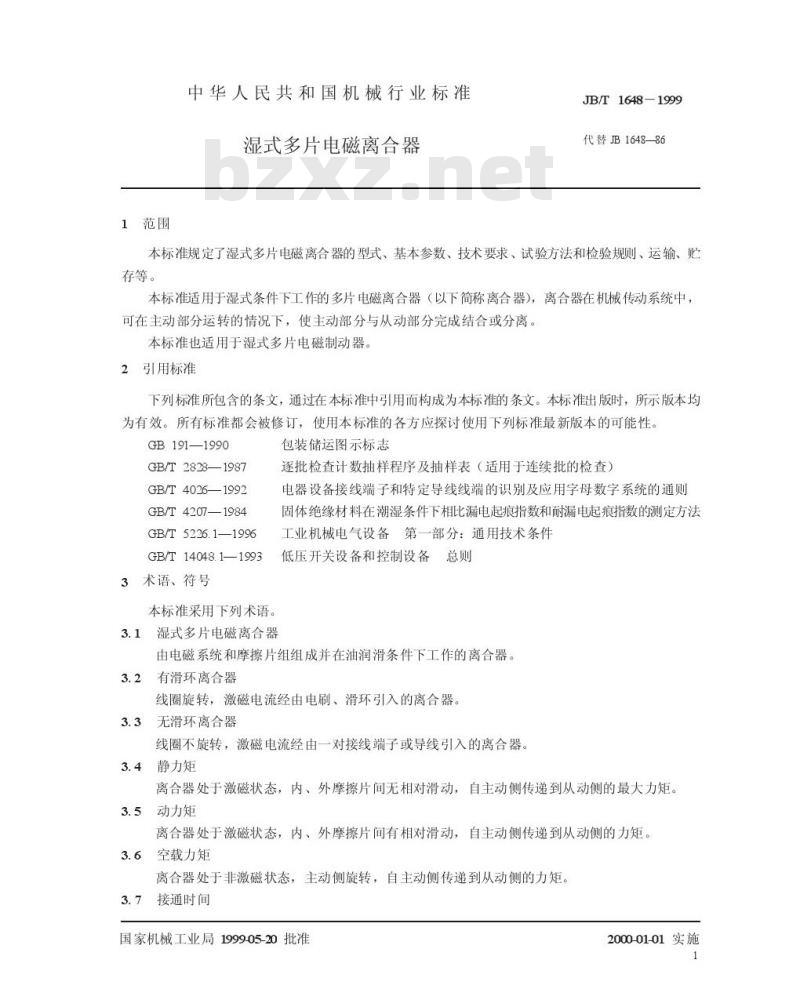

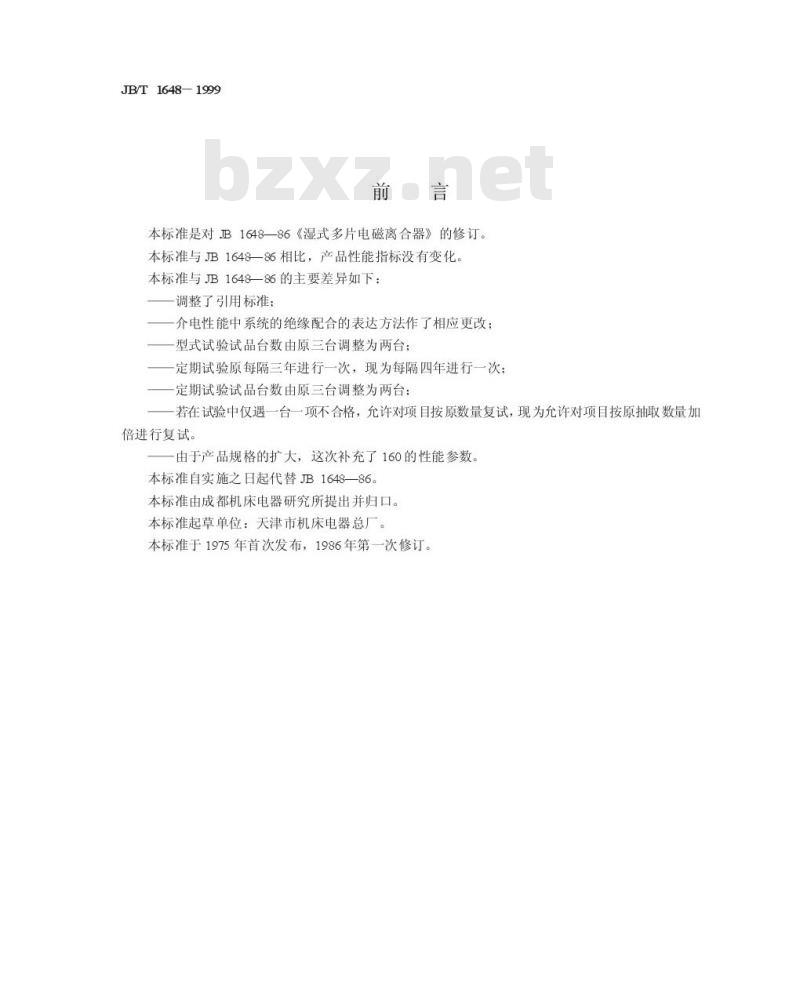

中华人民共和国机械行业标准 JB/T 1648—1999 湿式多片电磁离合器 1999-05-20发布 2000-01-01实施 国家机械工业局发布 前言 本标准是对 JB 1648—86《湿式多片电磁离合器》的修订。本标准与 JB 1648—86 相比，产品性能指标没有变化。本标准与 JB 1648—86 的主要差异如下： 1. 调整了引用标准； 2. 介电性能中系统的绝缘配合的表达方法作了相应更改； 3. 型式试验试品台数由原三台调整为两台； 4. 定期试验由原每隔三年进行一次，现为每隔四年进行一次； 5. 定期试验试品台数由原三台调整为两台； 6. 若在试验中仅遇一台一项不合格，允许对项目按原数量复试，现为允许对项目按原抽取数量加倍进行复试。 7. 由于产品规格的扩大，本次补充了 160 的性能参数。 本标准自实施之日起代替 JB 1648—86。本标准由成都机床电器研究所提出并归口。本标准起草单位：天津市机床电器总厂。本标准于 1975 年首次发布，1986 年第一次修订。 1 范围 本标准规定了湿式多片电磁离合器的型式、基本参数、技术要求、试验方法和检验规则、运输、贮存等。 本标准适用于湿式条件下工作的多片电磁离合器（以下简称离合器），离合器在机械传动系统中，可在主动部分运转的情况下，使主动部分与从动部分完成结合或分离。本标准也适用于湿式多片电磁制动器。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191—1990 包装储运图示标志 GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 4026—1992 电器设备接线端子和特定导线线端的识别及应用 GB/T 4207—1984 字母数字系统的通则 GB/T 5226.1—1996 固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法 GB/T 14048.1—1993 工业机械电气设备第一部分：通用技术条件 低压开关设备和控制设备总则 3 术语、符号 3.1 湿式多片电磁离合器：由电磁系统和摩擦片组组成并在油润滑条件下工作的离合器。 3.2 有滑环离合器：线圈旋转，激磁电流经由电刷、滑环引入的离合器。 3.3 无滑环离合器：线圈不旋转，激磁电流经由一对接线端子或导线引入的离合器。 3.4 静力矩：离合器处于激磁状态，内、外摩擦片间无相对滑动，自主动侧传递到从动侧的最大力矩。 3.5 动力矩：离合器处于激磁状态，内、外摩擦片间有相对滑动，自主动侧传递到从动侧的力矩。 3.6 空载力矩：离合器处于非激磁状态，主动侧旋转，自主动侧传递到从动侧的力矩。 3.7 接通时间：从离合器线圈通电开始，力矩上升至 80% 额定动力矩所需的时间。 3.8 断开时间：从离合器线圈断电开始，力矩下降至 10% 额定动力矩所需的时间。 3.9 平均线速度：摩擦片有效摩擦面的平均摩擦半径上的切线方向速度。 4 型式、基本参数 4.1 分类 4.1.1 按电流引入方式分： 4.1.1.1 有滑环离合器，可分为：a) 单滑环式；b) 双滑环式。 4.1.1.2 无滑环离合器。 4.1.2 按磁路特性分： a) 磁通一次过片式； b) 磁通两次过片式； c) 磁通不过片。 4.1.3 按安装孔分： a) 花键孔； b) 单键孔； c) 光孔。 4.1.4 按规格分：离合器分为 1.2, 2.5, 5, 10, 16, 25, 40, 63, 100, 160。 4.2 离合器的主参数为额定动力矩，其主参数和基本参数见表1。 表1 离合器参数 规格 | 额定动力矩 (Nm) | 额定静力矩 (N·m) | 空载力矩 (≤Nm) | 接通时间 (≤s) | 断开时间 (≤s) | 允许最高转速 (/min) 1.2 | 12 | 20 | 0.39 | 0.28 | 0.09 | 3500 2.5 | 25 | 40 | 0.40 | 0.30 | 0.09 | 3500 5 | 50 | 80 | 0.90 | 0.32 | 0.10 | 3000 10 | 100 | 160 | 1.80 | 0.35 | 0.14 | 3000 16 | 160 | 250 | 2.40 | 0.37 | 0.14 | 25
