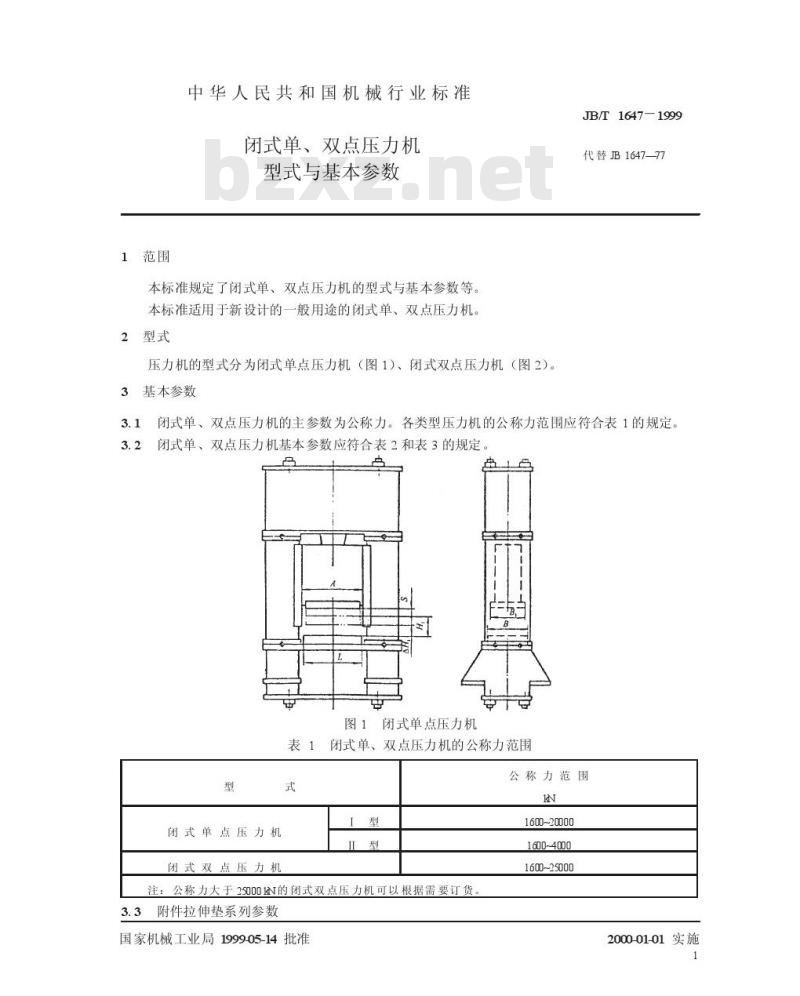

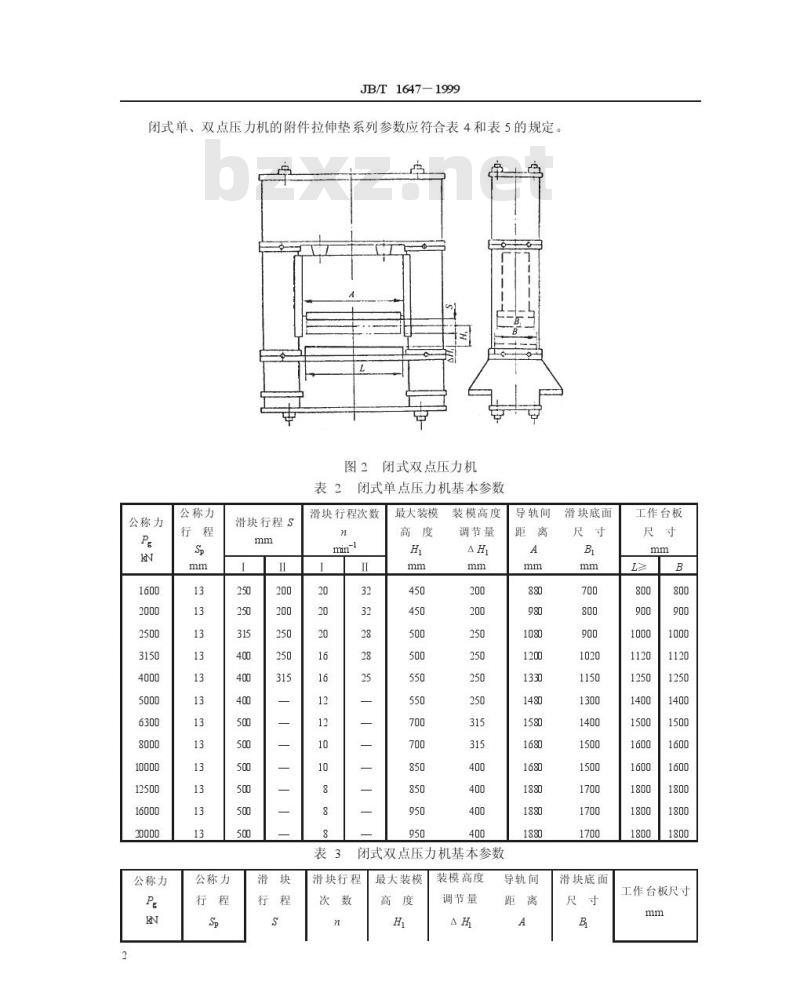

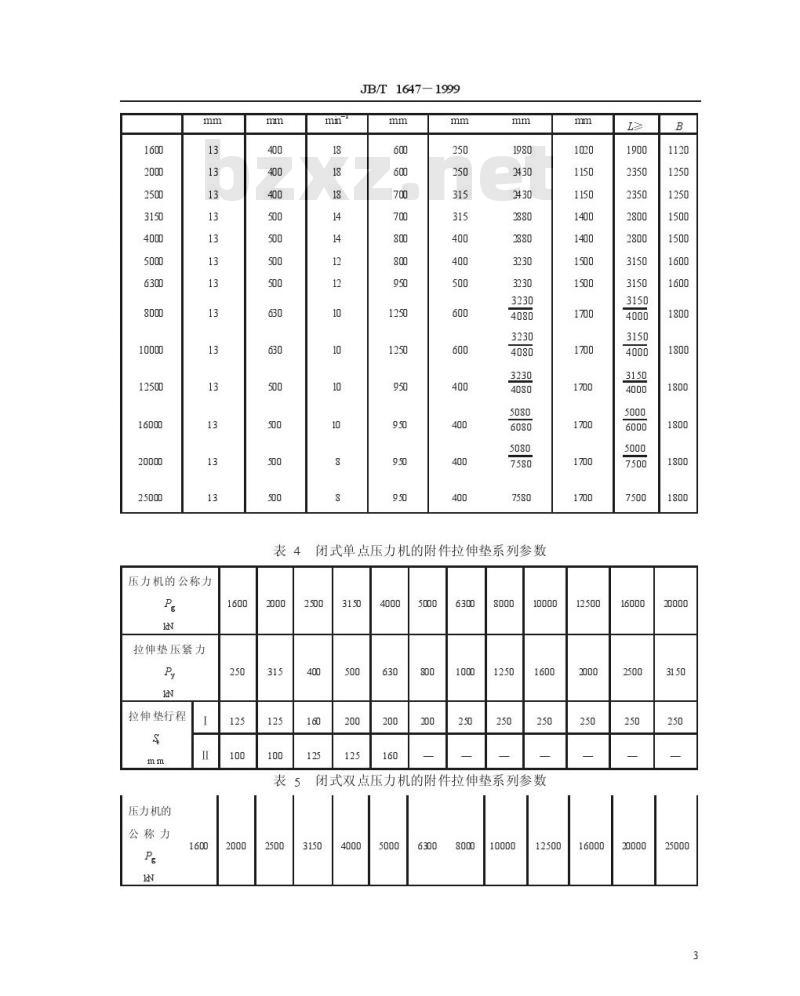

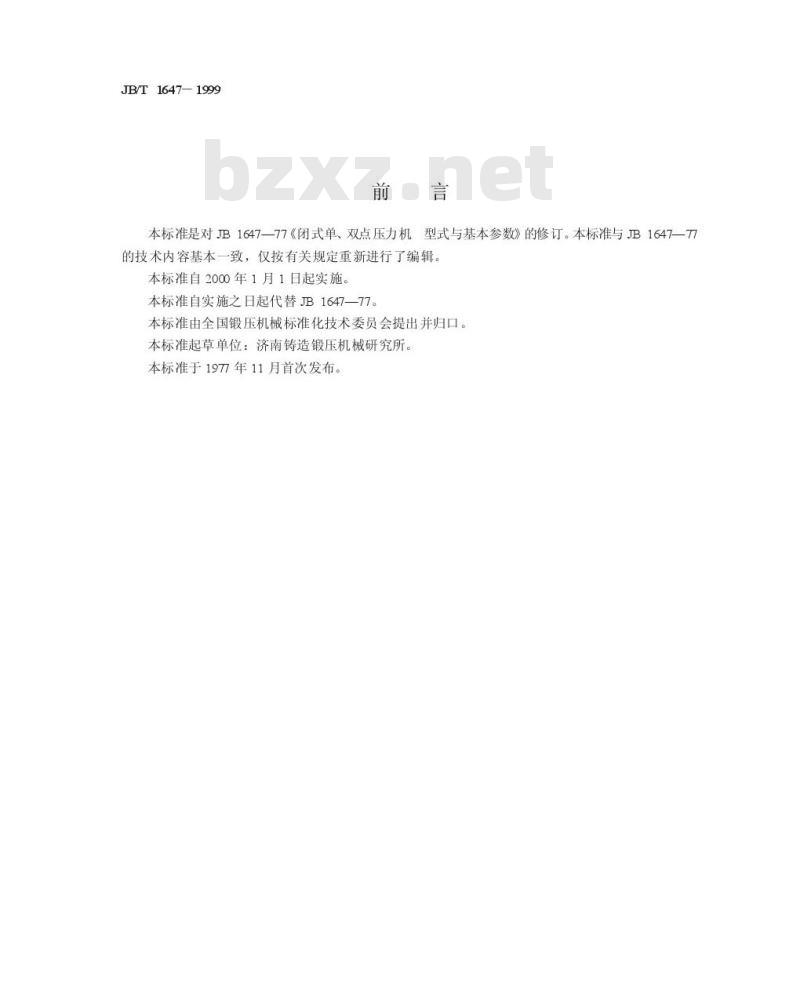

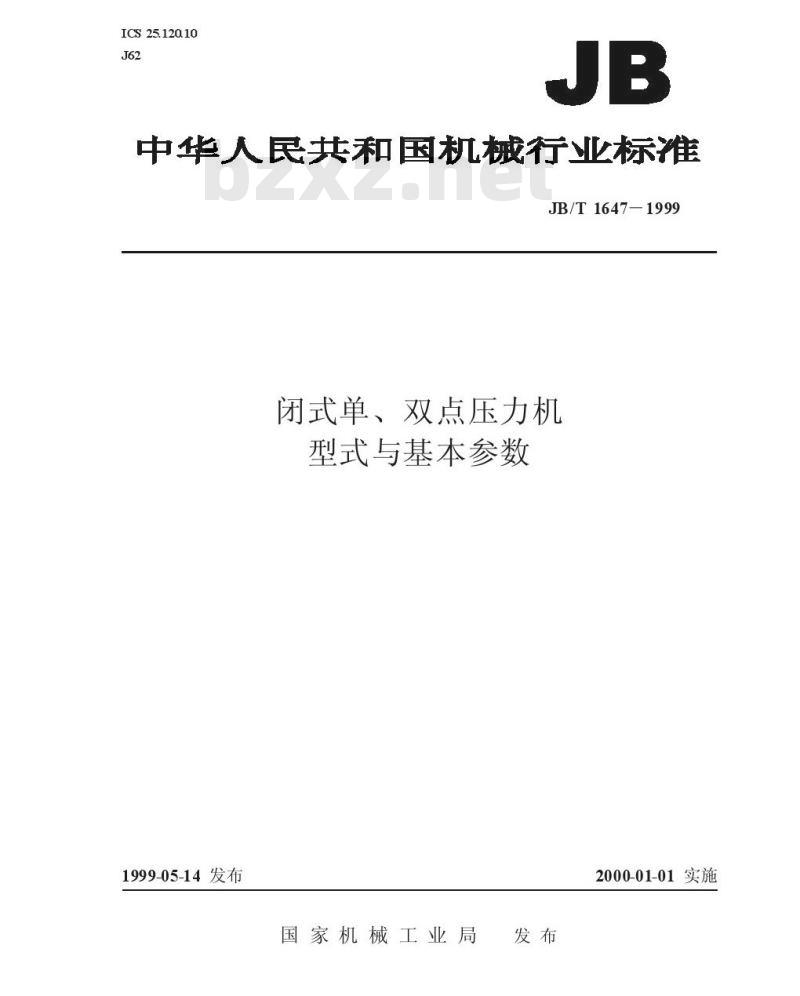

中华人民共和国机械行业标准 JB/T1647—1999 闭式单、双点压力机 型式与基本参数 发布日期：1999-05-14 实施日期：2000-01-01 国家机械工业局 前言 本标准是对JB1647—77《闭式单、双点压力机型式与基本参数》的修订。本标准与JB1647—T7的技术内容基本一致，仅按有关规定重新进行了编辑。本标准自2000年1月1日起实施，并代替JB1647—77。本标准由全国锻压机械标准化技术委员会提出并归口。本标准起草单位为济南铸造锻压机械研究所。 1 范围 本标准规定了闭式单、双点压力机的型式与基本参数等。本标准适用于新设计的一般用途的闭式单、双点压力机。 2 型式 压力机的型式分为闭式单点压力机（图1）和闭式双点压力机（图2）。 3 基本参数 闭式单、双点压力机的主参数为公称力。各类型压力机的公称力范围应符合表1的规定。 表1 闭式单、双点压力机的公称力范围 | 型式 | 公称力范围 (kN) | | :--- | :--- | | 闭式单点压力机 I型 | 1600~20000 | | 闭式双点压力机 I型 | 1600~25000 (注：公称力大于25000kN的闭式双点压力机可以根据需要订货) | 3.2 闭式单、双点压力机基本参数应符合表2和表3的规定。 表2 闭式单点压力机基本参数 | 公称力 Pg (kN) | 滑块行程 S (mm) | 滑块行程次数 n (min⁻¹) | 最大装模高度 Hi (mm) | 装模高度调节量 AHi (mm) | 滑块底面尺寸 B (mm) | 工作台板尺寸 C (mm) | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1600 | 250 | 20 | 450 | 200 | 700 | 800 | | 2000 | 250 | 20 | 450 | 200 | 800 | 900 | | 2500 | 315 | 20 | 500 | 250 | 900 | 1000 | | 3150 | 400 | 16 | 500 | 250 | 1020 | 1120 | | 4000 | 400 | 16 | 500 | 250 | 1150 | 1250 | | 5000 | 400 | 12 | 550 | 250 | 1300 | 1400 | | 6300 | 500 | 12 | 550 | 250 | 1400 | 1500 | | 8000 | 500 | 10 | 700 | 315 | 1500 | 1600 | | 10000 | 500 | 10 | 700 | 315 | 1500 | 1600 | | 12500 | 500 | 8 | 850 | 400 | 1700 | 1800 | | 16000 | 500 | 8 | 850 | 400 | 1700 | 1800 | | 20000 | 500 | 8 | 950 | 400 | 1700 | 1800 | 表3 闭式双点压力机基本参数 | 公称力 Pg (kN) | 导轨间距离 A (mm) | 滑块底面尺寸 B (mm) | 工作台板尺寸 C (mm) | | :--- | :--- | :--- | :--- | | 1600 | 880 | 700 | 800 | | 2000 | 980 | 800 | 900 | | 2500 | 1080 | 900 | 1000 | | 3150 | 1200 | 1020 | 1120 | | 4000 | 1330 | 1150 | 1250 | | 5000 | 1480 | 1300 | 1400 | | 6300 | 1580 | 1400 | 1500 | | 8000 | 1680 | 1500 | 1600 | | 10000 | 1680 | 1500 | 1600 | | 12500 | 1880 | 1700 | 1800 | | 16000 | 1880 | 1700 | 1800 | | 20000 | 1880 | 1700 | 1800 | 3.3 附件 闭式单、双点压力机的附件拉伸垫系列参数应符合表4和表5的规定。
