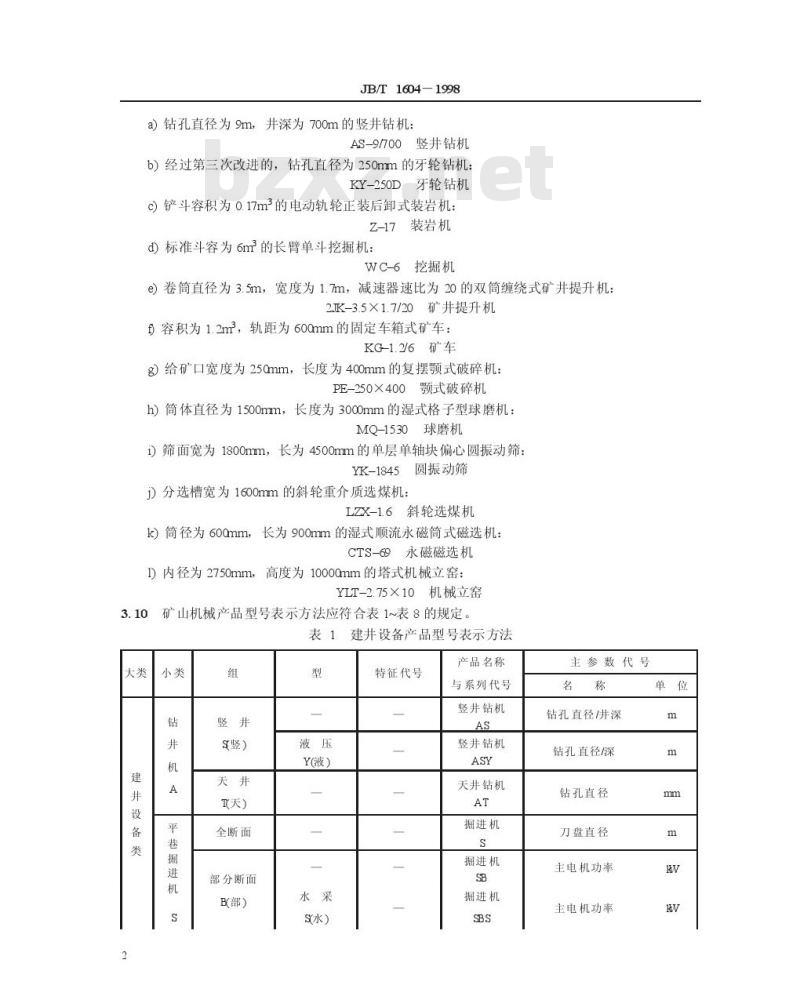

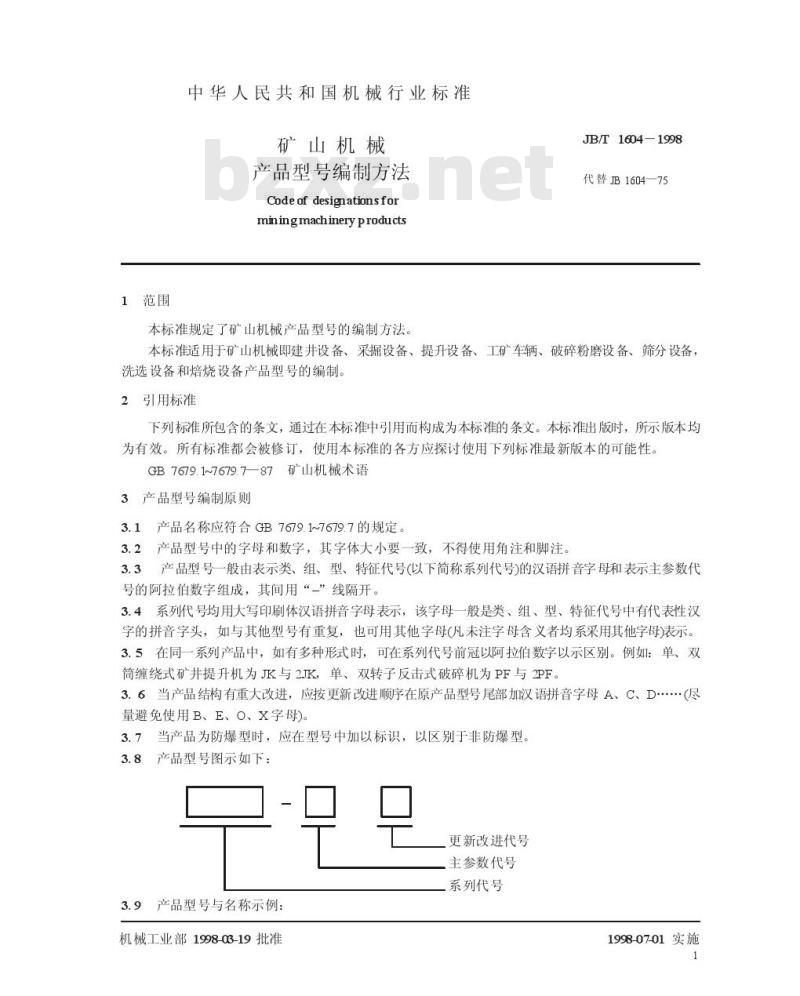

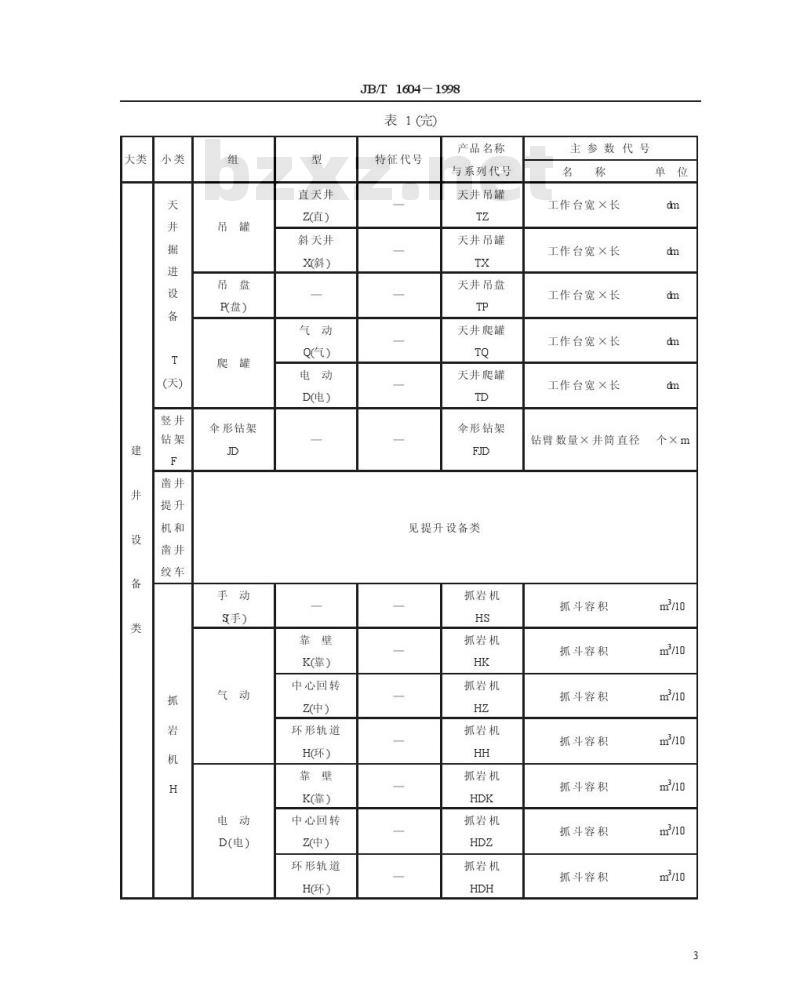

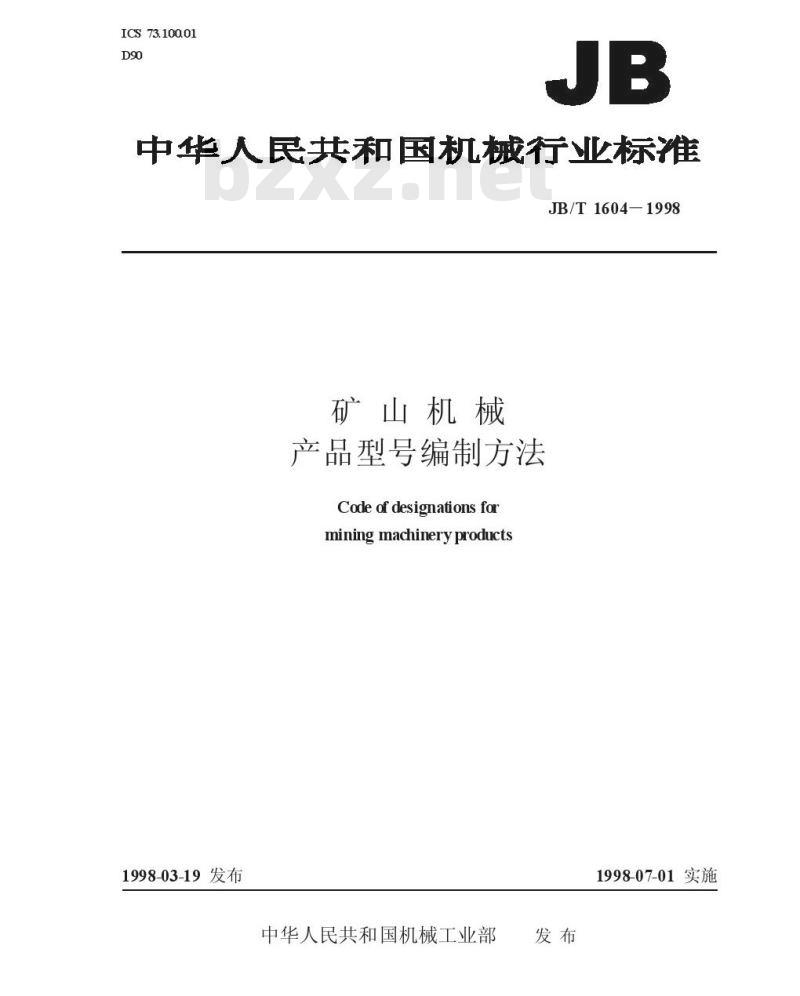

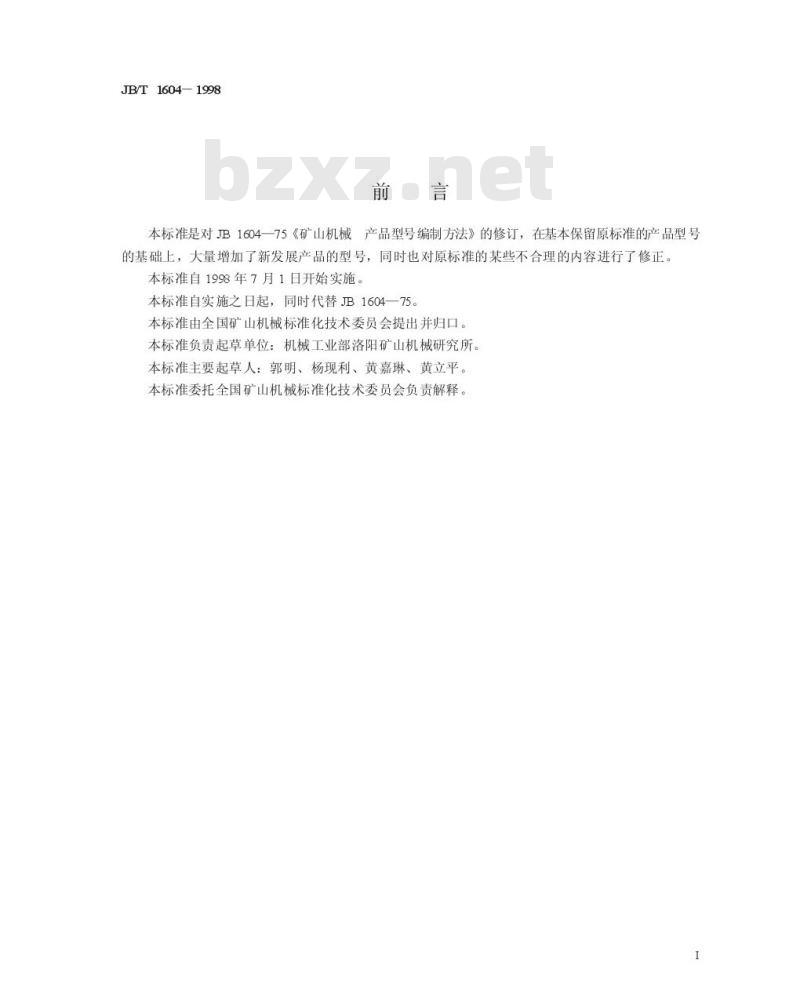

JB/T1604-1998 矿山机械 产品型号编制方法 前言 本标准是对JB1604-75《矿山机械成产品型号编制方法》的修订。在基本保留原标准产品型号的基础上，大量增加了新发展产品的型号，同时也对原标准的某些不合理的内容进行了修正。本标准自1998年7月1日起实施，同时代替JB1604-75。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位为机械工业部洛阳矿山机械研究所。本标准主要起草人为郭明、杨现利、黄嘉琳、黄立平。本标准委托全国矿山机械标准化技术委员会负责解释。 1 范围 本标准规定了矿山机械产品型号的编制方法。本标准适用于矿山机械，即建井设备、采掘设备、提升设备、工矿车辆、破碎粉磨设备、筛分设备、洗选设备和焙烧设备产品型号的编制。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 7679.1~7679.7—87 矿山机械术语 3 产品型号编制原则 3.1 产品名称应符合GB 7679.1~7679.7的规定。 3.2 产品型号中的字母和数字，其字体大小要一致，不得使用角注和脚注。 3.3 产品型号一般由表示类、组、型、特征代号（以下简称系列代号）的汉语拼音字母和表示主参数代号的阿拉伯数字组成，其间用“_”线隔开。 3.4 系列代号均用大写印刷体汉语拼音字母表示，该字母一般是类、组、型、特征代号中有代表性汉字的拼音字头；如与其他型号有重复，也可用其他字母（凡未注字母含义者均系采用其他字母）表示。 3.5 在同一系列产品中，如有多种形式时，可在系列代号前冠以阿拉伯数字以示区别。例如：单、双筒缠绕式矿井提升机为JK与2JK；单、双转子反击式破碎机为PF与2PF。 3.6 当产品结构有重大改进，应按更新改进顺序在原产品型号尾部加汉语拼音字母A、C、D（尽量避免使用B、E、O、X字母）。 3.7 当产品为防爆型时，应在型号中加以标识，以区别于非防爆型。 3.8 产品型号结构组成：更新改进代号 + 主参数代号 + 系列代号。 3.9 产品型号与名称示例： a) 钻孔直径为9m，井深为700m的竖井钻机：AS-9/700竖井钻机 b) 经过第三次改进的，钻孔直径为250mm的牙轮钻机：KY-250D牙轮钻机 c) 铲斗容积为0.17m³的电动轨轮正装后卸式装岩机：Z-17装岩机 d) 标准斗容为6m的长臂单斗挖掘机：WC-6挖掘机 e) 卷筒直径为3.5m，宽度为1.7m，减速器速比为20的双筒缠绕式矿井提升机：2IK-3.5×1.7/20矿井提升机 f) 容积为1.2m³，轨距为600mm的固定车箱式矿车：KG-1.2/6矿车 g) 给矿口宽度为250mm，长度为400mm的复摆颚式破碎机：PE-250X400颚式破碎机 h) 筒体直径为1500mm，长度为3000mm的湿式格子型球磨机：MQ-1530球磨机 i) 筛面宽为1800mm，长为4500mm的单层单轴块偏心圆振动筛：YK-1845圆振动筛 j) 分选槽宽为1600mm的斜轮重介质选煤机：LZX-1.6斜轮选煤机 k) 筒径为60mm，长为900mm的湿式顺流永磁筒式磁选机：CTS-69永磁磁选机 l) 内径为2750mm，高度为10000mm的塔式机械立窑：YLT-2.75×10机械立窑 3.10 矿山机械产品型号表示方法应符合表1~表8的规定。 表1 建井设备产品型号表示方法 | 小类 | 系列代号 | 产品名称 | 主参数代号 | | :--- | :--- | :--- | :--- | | 竖井钻机 | AS | 竖井钻机 | 钻孔直径/井深 | | 天井钻机 | AT | 天井钻机 | 钻孔直径/深 | | 掘进机 | S | 掘进机 | - | | 液压掘进机 | Y | 液压掘进机 | - | | 水采掘进机 | S | 水采掘进机 | - |
