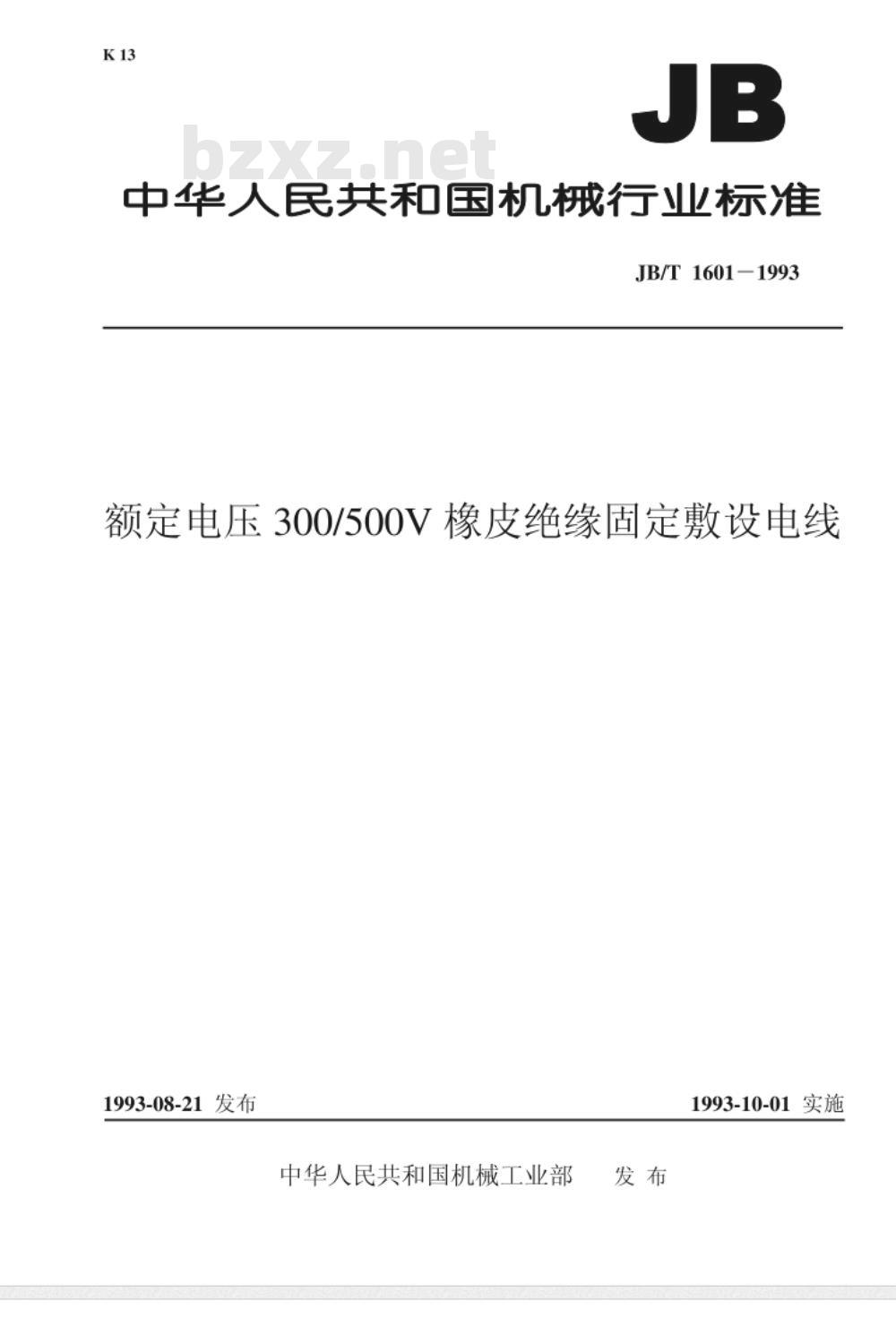

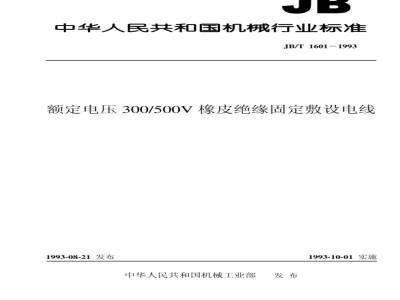

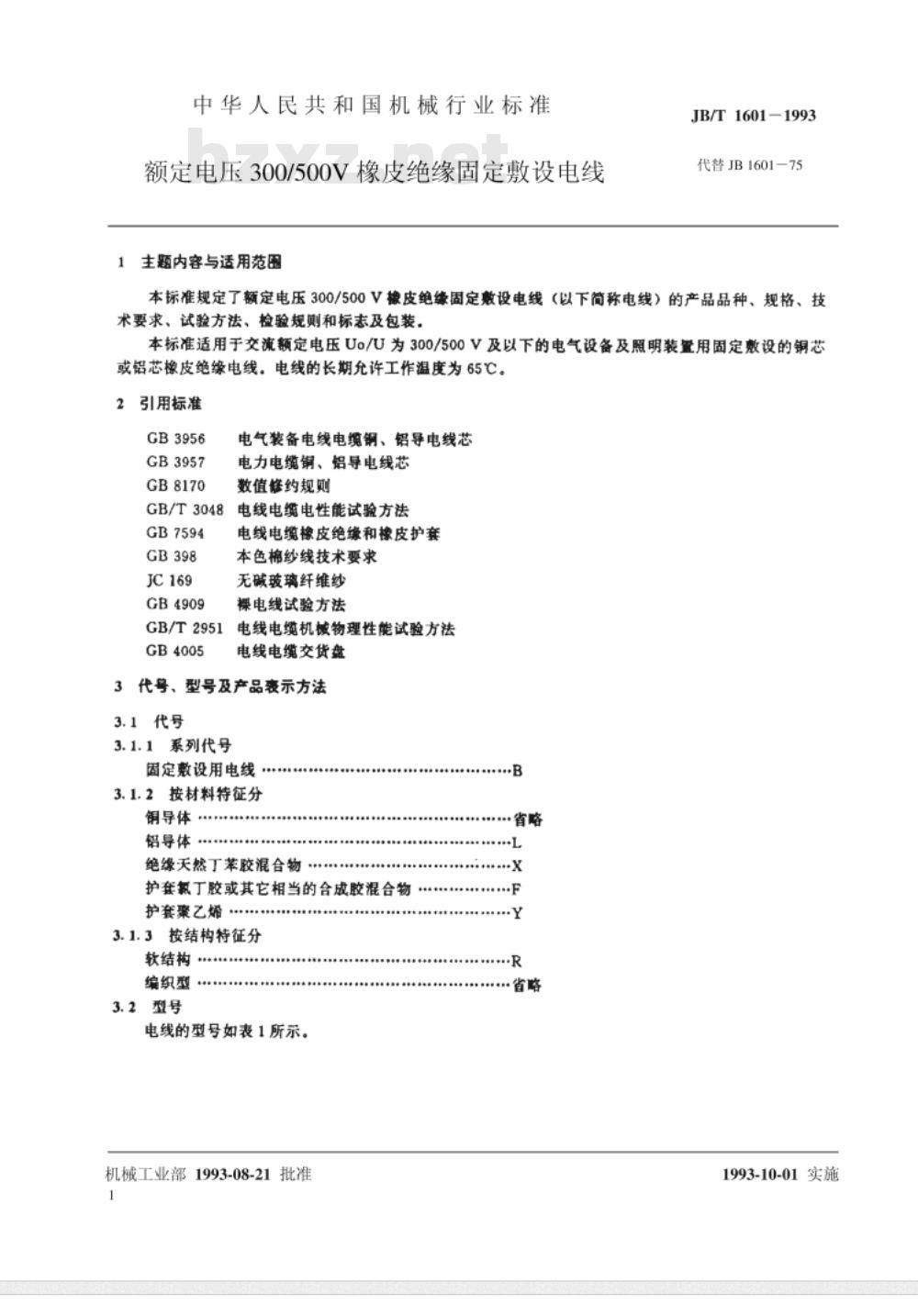

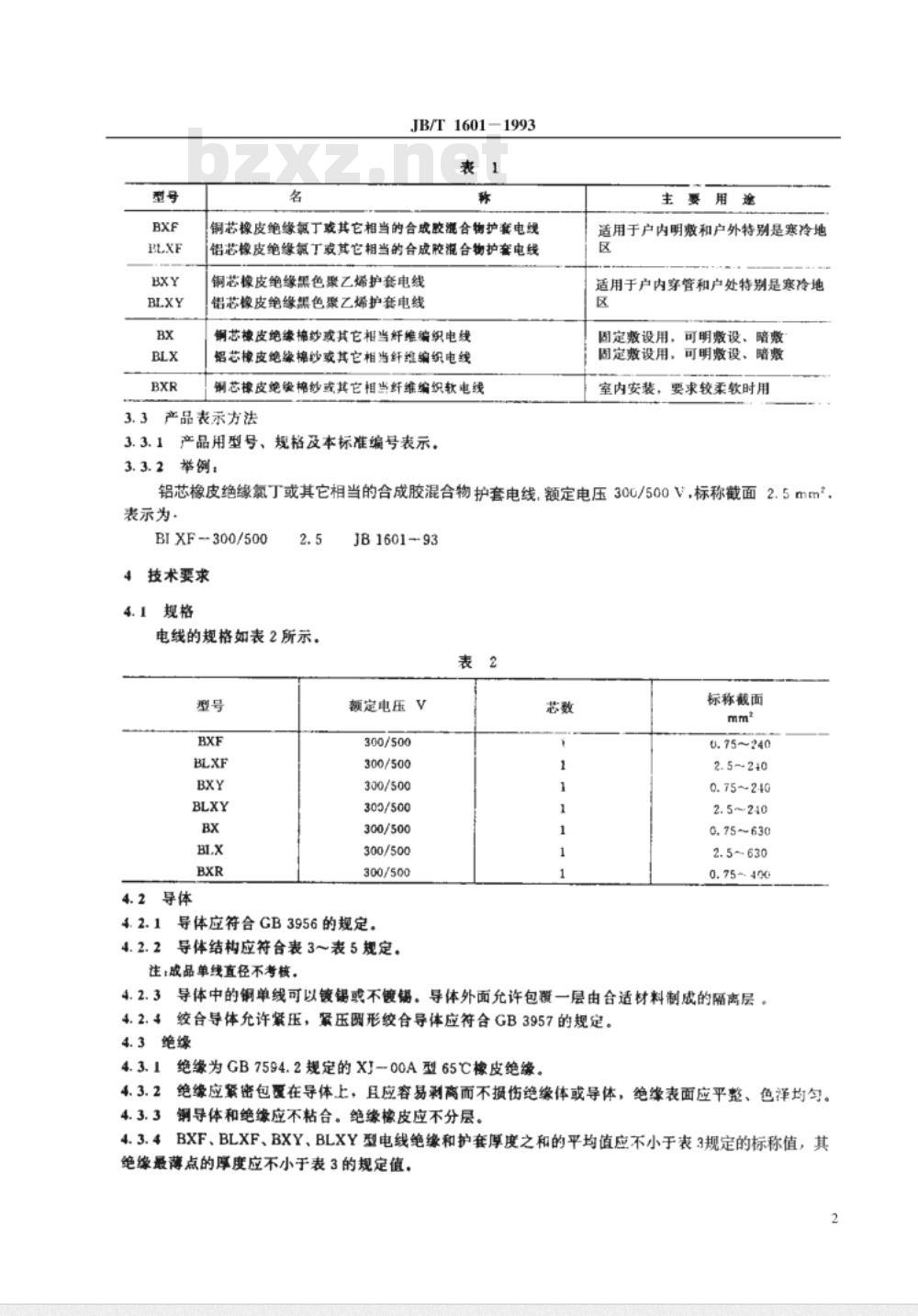

中华人民共和国机械行业标准 JB/T 1601-1993 额定电压300/500V橡皮绝缘固定敷设电线 发布日期：1993-08-21 实施日期：1993-10-01 发布单位：中华人民共和国机械工业部 1 范围 本标准代替 JB1601-75。本标准规定了额定电压300/500V橡皮绝缘固定敷设电线（以下简称电线）的产品品种、规格、技术要求、试验方法、检验规则和标志及包装。本标准适用于交流额定电压Uo/U为300/500V及以下的电气设备及照明装置用固定敷设的铜芯或铝芯橡皮绝缘电线。电线的长期允许工作温度为65℃。 2 引用标准 GB3956 电气装备电线电缆钢、铝导电线芯 GB3957 电力电缆铜、铝导电线芯 GB8170 电线电缆电性能试验方法 GB/T3048 电线电缆橡皮绝缘和橡皮护套 GB7594 无碱玻璃纤维纱 3 代号、型号及产品表示方法 3.1 代号 3.1.1 系列代号：固定敷设用电线 3.1.2 按材料特征分： - 导体：铝导体 - 绝缘：天然丁苯胶混合物 - 护套：氟丁胶或其它相当的合成胶混合物、聚乙烯 3.1.3 按结构特征分：软结构、编织型 3.2 型号 电线的型号如表1所示： 表1 电线型号及名称对照 - BXF：铜芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线（适用于户内明敷和户外特别是寒冷地区） - BLXF：铝芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线（适用于户内穿管和户处特别是寒冷地区） - BXY：铜芯橡皮绝缘黑色聚乙烯护套电线（固定敷设用，可明敷设、暗敷） - BLXY：铝芯橡皮绝缘黑色聚乙烯护套电线（固定敷设用，可明敷设、暗敷） - BX：铜芯橡皮绝缘棉纱或其它相当纤维编织电线（室内安装，要求较柔软时用） - BLX：铝芯橡皮绝缘棉纱或其它相当纤维编织电线 - BXR：铜芯橡皮绝续棉纱或其它相当纤维编织软电线 3.3 产品表示方法 3.3.1 产品用型号、规格及本标准编号表示。 3.3.2 举例：铝芯橡皮绝缘氯丁或其它相当的合成胶混合物护套电线，额定电压300/500V，标称截面2.5mm，表示为BLXF300/500。 4 技术要求 4.1 规格 电线的规格如表2所示： 表2 规格汇总 - BXF: 额定电压300/500V, 芯数1, 标称截面0.75~240mm² - BLXF: 额定电压300/500V, 芯数1, 标称截面2.5~240mm² - BXY: 额定电压300/500V, 芯数1, 标称截面0.75~240mm² - BLXY: 额定电压300/500V, 芯数1, 标称截面2.5~240mm² - BX: 额定电压300/500V, 芯数1, 标称截面0.75~630mm² - BLX: 额定电压300/500V, 芯数1, 标称截面2.5~630mm² - BXR: 额定电压300/500V, 芯数1, 标称截面0.75~490mm² 4.2 导体 4.2.1 导体应符合GB3956的规定。 4.2.2 导体结构应符合表3~表5规定。注：成品单线直径不考核。 4.2.3 导体中的铜单线可以镀锡或不镀锡。导体外面允许包覆一层由合适材料制成的隔离层。 4.2.4 绞合导体允许紧压，紧压圆形绞合导体应符合GB3957的规定。 4.3 绝缘 4.3.1 绝缘为GB7594.2规定的XJ-00A型65℃橡皮绝缘。 4.3.2 绝缘应紧密包在导体上，且应容易刺离而不损伤绝缘体或导体，绝缘表面应平整、色泽均匀。 4.3.3 铜导体和绝缘应不粘合。绝缘橡皮应不分层。 4.3.4 BXF、BLXF、BXY、BLXY型电线绝缘和护套厚度之和的平均值应不小于表3规定的标称值，其绝缘最薄点的厚度应不小于表3的规定值。厚度测量结果应按GB8170修约到一位小数。 4.3.5 BX、BLX、BXR型电线绝缘厚度的平均值应不小于表4、表5规定的标称值，其最薄点的厚度应不小于标称值的90%减去0.1mm。厚度测量结果应按GB8170修约到一位小数。 表3 BXF、BLXF、BXY、BLXY型300/500V橡皮绝缘电线导体部分数据： - 标称截面0.75mm², 导电线芯结构1根/单线, 标称直径0.9mm
