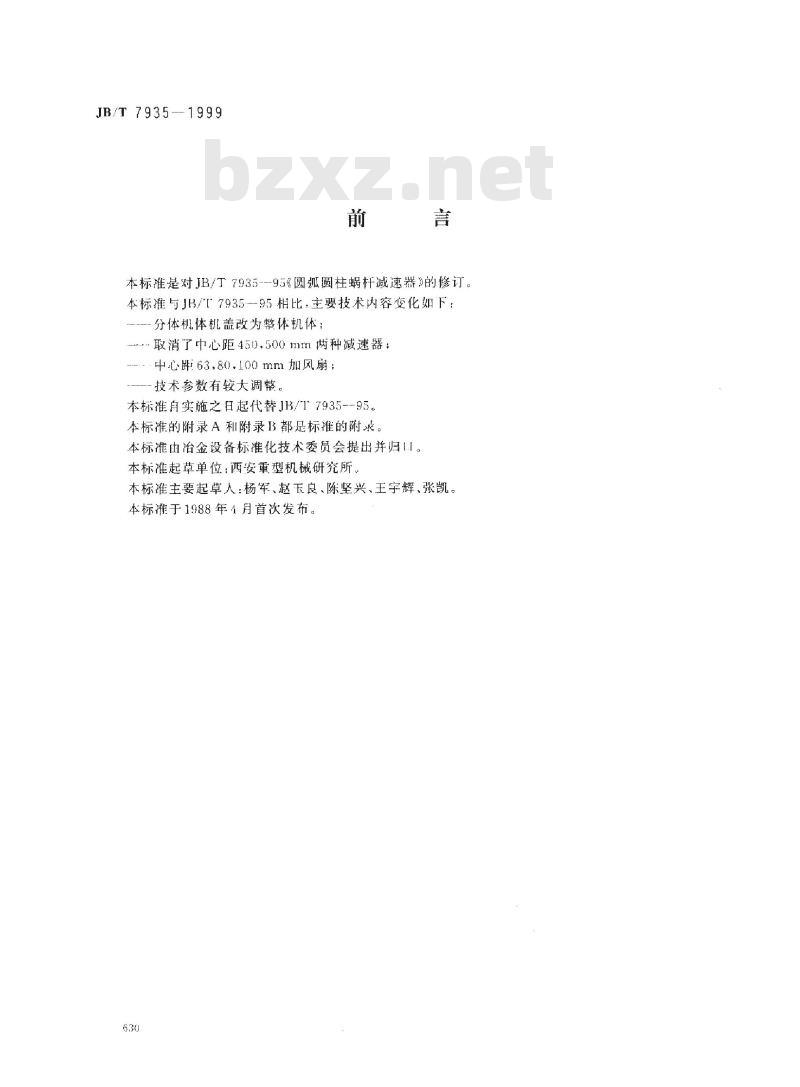

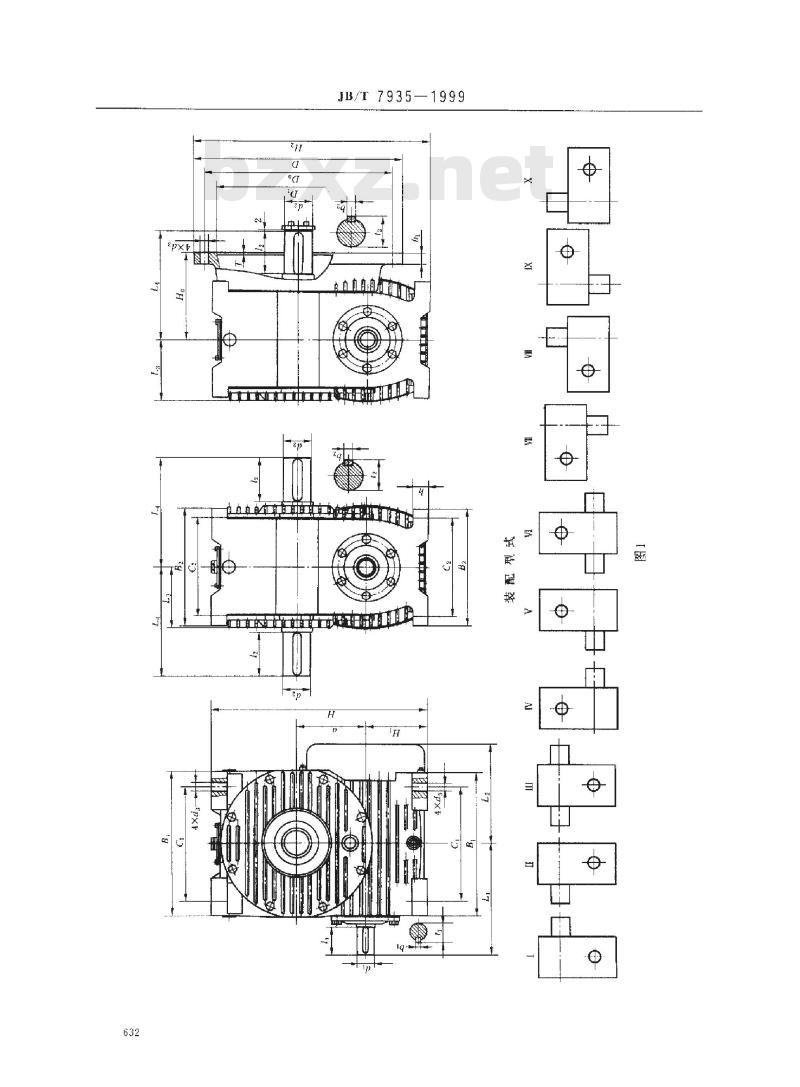

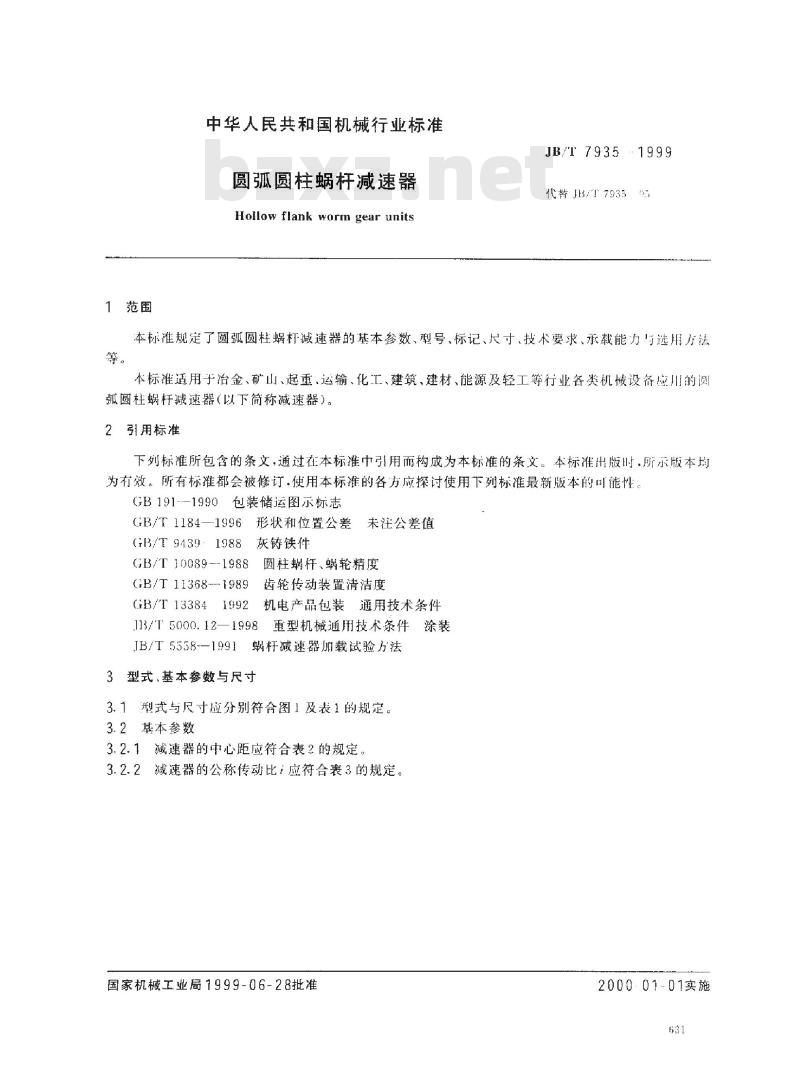

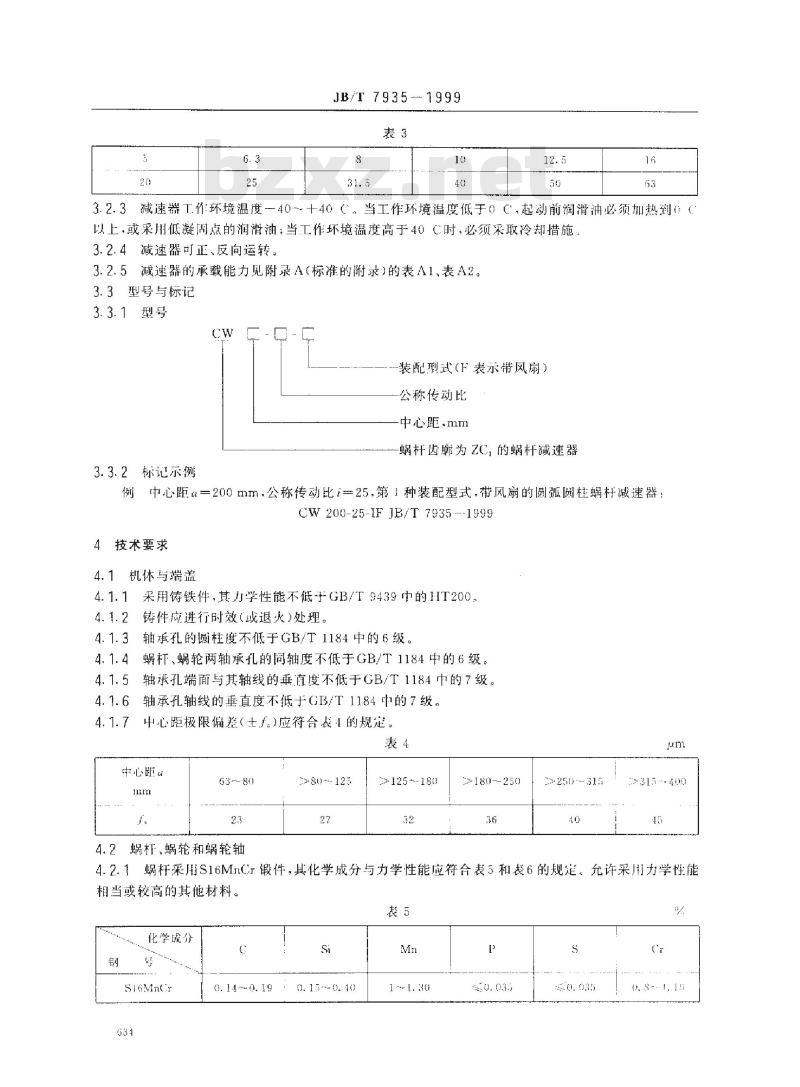

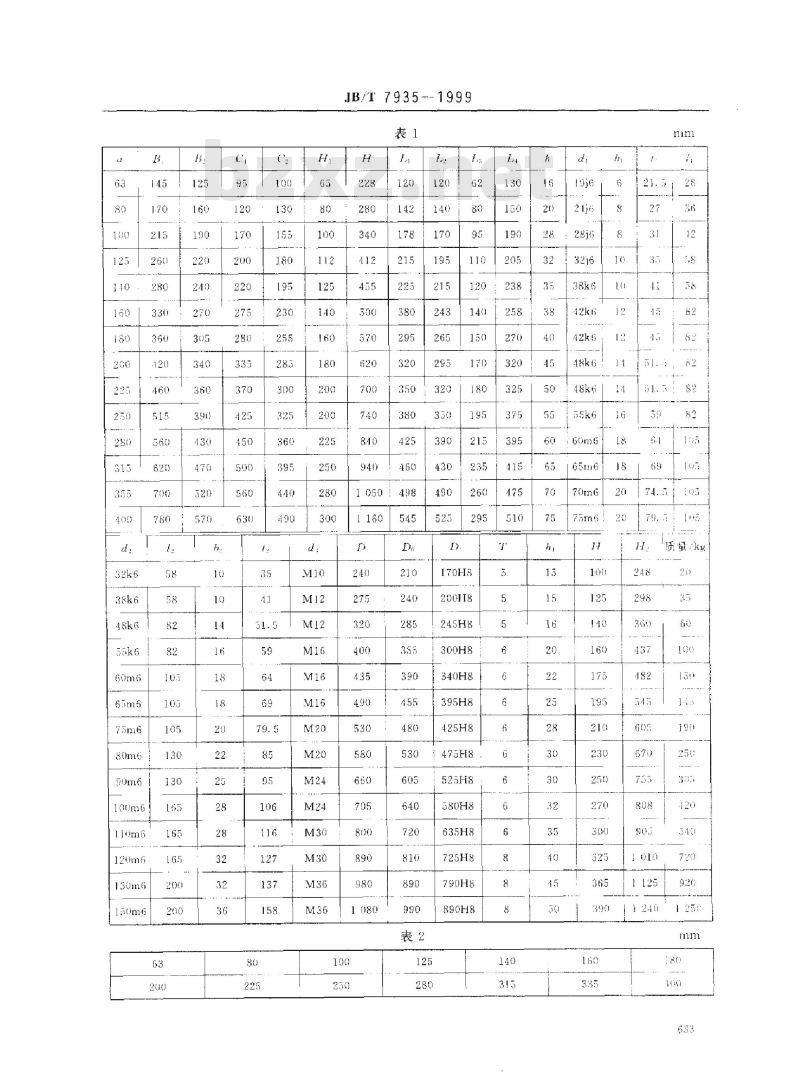

JB/T 7935-1999 圆弧圆柱蜗杆减速器 (Hollow flank worm gear units) 前言 本标准是对 JB/T 7935-95《圆弧圆柱蜗杆减速器》的修订。与 JB/T 7935-95 相比，主要技术内容变化如下： - 分体机体机盖改为整体机体； - 取消了中心距 450、500mm 两种减速器； - 中心距 63、80、100mm 加风扇； - 技术参数有较大调整。 本标准自实施之日起代替 JB/T 7935-95。本标准的附录 A 和附录 B 都是标准的附录。本标准由冶金设备标准化技术委员会提出并归口。 本标准起草单位：西安重型机械研究所。 本标准主要起草人：杨军、赵玉良、陈坚兴、王宇辉、张凯。 本标准于 1988 年 4 月首次发布。 1 范围 本标准规定了圆弧圆柱蜗杆减速器的基本参数、型号、标记、尺寸、技术要求、承载能力与选用方法等。 本标准适用于冶金、矿山、起重、运输、化工、建筑、建材、能源及轻工等行业各类机械设备应用的圆弧圆柱蜗杆减速器（以下简称减速器）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB 191-1990 包装储运图示标志 - GB/T 1184-1996 形状和位置公差未注公差值 - GB/T 9439.1988 灰铸铁件 - GB/T 10089-1988 圆柱蜗杆、蜗轮精度 - GB/T 11368-1989 齿轮传动装置清洁度 - GB/T 13384-1992 机电产品包装通用技术条件 - JB/T 5000.12-1998 重型机械通用技术条件涂装 - JB/T 5558-1991 蜗杆减速器加载试验方法 3 型式、基本参数与尺寸 3.1 型式与尺寸应分别符合图 1 及表 1 的规定。 3.2 基本参数 3.2.1 减速器的中心距应符合表 2 的规定。 3.2.2 减速器的公称传动比应符合表 3 的规定。 表 1 关键参数汇总 (部分整理): 中心距 (a) 系列: 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 313, 355, 400, 460, 515, 560, 620, 700, 780 轴径 (d) 系列: 32k6, 38k6, 48k6, 55k6, 60m6, 65m5, 75m6, 80m6, 90m6, 100m6, 110m6, 120m6, 130m6, 150m6 尺寸 (h/b) 相关: 145, 170, 215, 260, 280, 330, 360, 460, 515, 560, 620, 700, 780 螺栓规格: M10, M12, M16, M20, M24, M30, M36 国家机械工业局 1999-06-28 批准，2000-01-01 实施。
